aixecar la vàlvula de retenció
Vàlvula de retenció tipus elevador
Disseny GB/T12235, capó de vàlvula cargolat, disc de vàlvula d'elevació
Visió general
La vàlvula de retenció es refereix a una vàlvula les parts d'obertura i tancament de la qual són discos circulars i depenen del seu propi pes i pressió mitjana per actuar per bloquejar el flux invers del medi. Pertany a la categoria de vàlvules automàtiques, també coneguda com a vàlvula de retenció, vàlvula unidireccional, vàlvula de retorn o vàlvula d'aïllament. El mode de moviment del disc de la vàlvula es divideix en tipus d'elevació i tipus de swing. L'estructura de la vàlvula de retenció d'elevació és similar a la de la vàlvula de globus, excepte que no té la tija de la vàlvula que impulsa el disc de la vàlvula. El medi entra des de l'extrem d'entrada (costat inferior) i surt des de l'extrem de sortida (costat superior). Quan la pressió d'entrada és superior a la suma del pes del disc de la vàlvula i la seva resistència al flux, la vàlvula s'obre. Al contrari, la vàlvula es tanca quan el medi torna a fluir. La vàlvula de retenció oscil·lant té un disc inclinat que pot girar al voltant del seu eix i el seu principi de funcionament és similar al de la vàlvula de retenció d'elevació. Les vàlvules de retenció s'utilitzen sovint com a vàlvules de peu en dispositius de bombeig d'aigua per evitar el reflux d'aigua. Les vàlvules de retenció i les vàlvules de tancament s'utilitzen en combinació per proporcionar un aïllament segur. El desavantatge és que la resistència és gran i el segellat és pobre quan està tancat.
Normes de selecció de vàlvules de retenció
1. Per evitar el retorn del medi, s'han d'instal·lar vàlvules de retenció als equips, dispositius i canonades;
2. Les vàlvules de retenció són adequades generalment per a mitjans nets i no són adequades per a mitjans que contenen partícules sòlides i alta viscositat;
3. En general, les vàlvules de retenció d'elevació horitzontal s'han d'utilitzar en canonades horitzontals amb un diàmetre nominal de 50 mm;
4. La vàlvula de retenció d'elevació directa només es pot instal·lar en canonades horitzontals;
5. Per a la canonada d'entrada de la bomba d'aigua, s'ha d'utilitzar una vàlvula inferior. La vàlvula inferior generalment només s'instal·la a la canonada vertical a l'entrada de la bomba i el medi flueix de baix a dalt;
6. El tipus d'elevació té un millor segellat i una major resistència al fluid que el tipus swing. El tipus horitzontal s'ha d'instal·lar en canonades horitzontals, i el tipus vertical s'ha d'instal·lar en canonades verticals;
7. La posició d'instal·lació de la vàlvula de retenció giratòria no està limitada. Es pot instal·lar en canonades horitzontals, verticals o inclinades. Si s'instal·la en una canonada vertical, la direcció del flux mitjà ha de ser de baix a dalt;
8. La vàlvula de retenció de gir no s'ha de convertir en una vàlvula de petit diàmetre. Es pot convertir en una pressió de treball molt alta. La pressió nominal pot arribar als 42MPa i el diàmetre nominal també pot ser molt gran, fins a 2000 mm o més. Depenent dels materials de la carcassa i els segells, es pot aplicar a qualsevol mitjà de treball i a qualsevol rang de temperatura de treball. El medi és aigua, vapor, gas, medi corrosiu, oli, medicaments, etc. El rang de temperatura de treball del medi està entre -196--800 graus;
9. La vàlvula de retenció de gir és adequada per a baixa pressió i gran diàmetre, i la ubicació d'instal·lació és limitada;
10. La posició d'instal·lació de la vàlvula de retenció de papallona no està restringida i es pot instal·lar en canonades horitzontals, o en canonades verticals o inclinades;

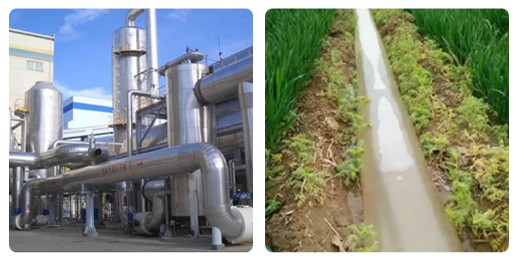

Aplicacions
Conduccions d'aigua, canonades d'aigües residuals, canonades industrials, canonades agrícoles
