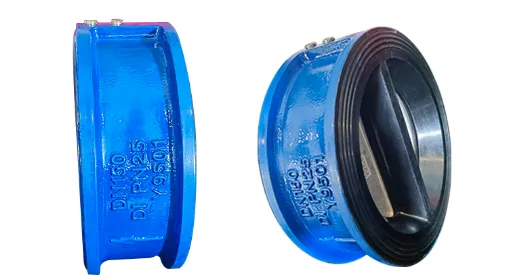

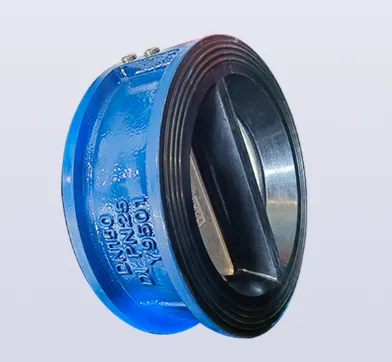

Vàlvula de retenció de papallona de goma totalment folrada
Introducció d'avantatges
Diverses categories, mà d'obra exquisida i un estricte control de qualitat d'acord amb els estàndards d'inspecció
La línia de producció és transparent i la seva força és fiable
Enviat directament des del fabricant, sense intermediaris que fan diferències de preu, rendiment d'alt cost, personalitzable
Característiques del producte
La vàlvula de retenció revestida de goma es compon d'un cos de vàlvula, un disc de vàlvula, una tija de vàlvula, una molla i altres peces. Adopta una connexió tipus hòstia i té una estructura compacta. Com que el disc de la vàlvula té una carrera de tancament curta i està carregat per molla, la velocitat de tancament és ràpida, cosa que pot reduir el cop d'ariet. El producte té les característiques de mida petita, pes lleuger, acció sensible, segellat fiable i fàcil instal·lació. Es pot instal·lar horitzontalment o verticalment i es pot utilitzar en aigua, àcid feble, àlcali feble, mitjans corrosius, vapor, oli i altres mitjans. La tradicional vàlvula de retenció oscil·lant connectada amb brida H44 té els inconvenients de la mida voluminosa, la gran resistència al fluid, la pressió alta del cop d'ariet quan la vàlvula està tancada, la dificultat d'instal·lació i manteniment i el temps d'ús curt. Tenint en compte els problemes existents a la vàlvula de retenció tradicional de l'estructura de brida, la vàlvula de retenció de doble disc H76 d'hòstia té les característiques de llargada estructural curta, mida petita, pes lleuger, tancament ràpid de la vàlvula, baixa pressió de martell d'ariet, fàcil instal·lació i baixa resistència als fluids. , té les característiques d'acció sensible, bon rendiment de segellat, cursa curta del disc de la vàlvula, impacte de tancament de la vàlvula petit, estructura general simple i compacta i llarga vida útil.
Centra't i crea alta qualitat
Principi de funcionament
També es pot utilitzar en línies que subministren sistemes auxiliars on la pressió pot augmentar per sobre de la pressió del sistema. Les vàlvules de retenció es poden dividir principalment en vàlvules de retenció oscil·lants (girant segons el centre de gravetat) i vàlvules de retenció d'elevació (es mouen al llarg de l'eix).
La funció d'aquest tipus de vàlvula és permetre que el medi flueixi en un sol sentit i evitar el flux en sentit contrari. Normalment, aquest tipus de vàlvula funciona automàticament. Sota la pressió del fluid que flueix en una direcció, el disc de la vàlvula s'obre; quan el fluid flueix en sentit contrari, la pressió del fluid i el pes propi del disc de la vàlvula actuen sobre el seient de la vàlvula, tallant així el flux.
La vàlvula de retenció oscil·lant té un mecanisme de frontissa i un disc de vàlvula semblant a una porta que es recolza lliurement a la superfície del seient inclinat. Per tal d'assegurar que el disc de la vàlvula pugui assolir la posició adequada de la superfície del seient de la vàlvula cada vegada, el disc de la vàlvula està dissenyat al mecanisme de la frontissa perquè el disc de la vàlvula tingui prou espai de gir i faci que el disc de la vàlvula contacti de manera veritable i completa amb la vàlvula. seient. La solapa de la vàlvula es pot fer completament de metall, o es pot incrustar amb pell, cautxú o cobertura sintètica al metall, depenent dels requisits de rendiment. Quan la vàlvula de retenció oscil·lant està completament oberta, la pressió del fluid gairebé no és obstaculitzada, de manera que la caiguda de pressió a través de la vàlvula és relativament petita. El disc de la vàlvula de la vàlvula de retenció d'elevació es troba a la superfície de segellat del seient de la vàlvula al cos de la vàlvula. Llevat que el disc de la vàlvula pot pujar i baixar lliurement, la resta d'aquesta vàlvula és com una vàlvula de tancament. La pressió del fluid fa que el disc de la vàlvula s'aixequi de la superfície de segellat del seient de la vàlvula. El reflux del medi fa que el disc de la vàlvula caigui cap al seient de la vàlvula i talli el flux. Depenent de les condicions d'ús, el disc de la vàlvula pot ser una estructura totalment metàl·lica o es pot incrustar amb un coixinet de goma o un anell de goma al marc del disc de la vàlvula. Igual que la vàlvula d'aturada, el pas del fluid a través de la vàlvula de retenció d'elevació també és estret, de manera que la pressió que passa per la vàlvula de retenció d'elevació és més gran que la de la vàlvula de retenció de gir i el flux de la vàlvula de retenció d'oscil·lació és menys restringit.
Classificacions
Segons l'estructura, es pot dividir en tres tipus: vàlvula de retenció d'elevació, vàlvula de retenció de gir i vàlvula de retenció de papallona:
1. Les vàlvules de retenció d'elevació es divideixen en dos tipus: verticals i horitzontals.
2. Les vàlvules de retenció de gir es divideixen en tres tipus: tipus de disc únic, tipus de disc doble i tipus de disc múltiple.
3. La vàlvula de retenció de papallona és directa.
Les vàlvules de retenció anteriors es poden dividir en quatre tipus de formes de connexió: connexió roscada, connexió de brida, connexió soldada i connexió d'hòstia.
Classificació per material
1. Vàlvula de retenció de ferro colat
2. Vàlvula de retenció de llautó
3. Vàlvula de retenció d'acer inoxidable
4. Vàlvula de retenció d'acer al carboni
5. Vàlvula de retenció d'acer forjat
