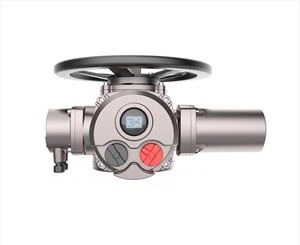

L’actuador de vàlvula elèctrica rotativa múltiple, conegut com a tipus DZW, és aplicable a les vàlvules per al moviment lineal del disc, com ara vàlvules de comporta, vàlvula de tall, comporta, vàlvula de comporta d’aigua, etc. Aquest producte s’utilitza per l'obertura, tancament o regulació de vàlvules. Com a dispositiu d’actuació essencial de les vàlvules per aconseguir control remot, control centralitzat i autocontrol, té una característica de funció completa, rendiment fiable, sistemes de control avançats, mida petita, pes lleuger, facilitat d’ús i manteniment. indústries com l'energia elèctrica, la metal·lúrgia, el petroli, la química, la fabricació de paper, el tractament d'aigües residuals i altres.
Per als actuadors elèctrics de diversos girs, hi ha tipus de tipus exterior, tipus ignífug, tipus de commutació integrat, tipus de commutació ignífug i integrat, així com tipus de regulació a prova de flama i integrat. A més, es pot classificar com a tipus de parell i tipus d’empenta per tipus de connexió.
El rendiment d’aquest producte continua sent coherent amb les especificacions tècniques JB / T 8528-1997 dels actuadors de vàlvules elèctriques de versió bàsica. El seu rendiment ignífug coincideix amb les atmosferes explosives GB3836.1-2010 - Part 1: Equips - Requisits generals, Les atmosferes explosives GB 3836.2-2010 - Part 2: Protecció de l’equip mitjançant tancaments a prova de flama “d” i JB / T8529-1997 Especificacions tècniques d’explosió Actuadors de vàlvules elèctriques de versió a prova de resistència. El seu rendiment elèctric compleix amb les especificacions tècniques JB / T8529-1997 dels actuadors de vàlvula elèctrica amb versió antiexplosiva i les especificacions tècniques GB / T 24922-2010 dels actuadors de vàlvules elèctriques amb versió antiexplosiva. Examinat pel Centre Nacional de Supervisió i Prova de Qualitat de la Xina de Productes Elèctrics Protegits contra Explosió (CQST), aquest producte té la certificació de conformitat d’un instrument per a atmosfera explosiva. Segons l’aprovació de l’Administració general de supervisió de la qualitat, inspecció i quarantena de la República de la Xina (AQSIQ), hem obtingut el permís nacional de producció industrial.
Mètode d'expressió del número de model
1. ZW45-24 / (380): significa que l’actuador elèctric és el multitorn de tipus exterior convencional amb parell de sortida de 450N • m (45kgf • m), velocitat de sortida de 24 r / min i tensió nominal de 380V AC.
2. ZBYK90-24 / (380): significa que l’actuador elèctric és el multitorn de tipus de commutació ignífug integrat, amb parell de sortida de 900N • m (90kgf • m), velocitat de sortida de 24 r / min i tensió nominal de 380V AC .
Paràmetres tècnics generals de l'entorn de serveieNou Testament
1) Voltatge nominal: trifàsic AC 380
Comanda especial: AC220V monofàsic; trifàsic AC415V, 660V
2) Freqüència nominal: 50Hz
3) Voltatge de control: inferior a 220 V CA; CC 60V
4) Temperatura ambiental: -20 ℃ ~ 60 ℃;
5) Humitat relativa mitjana: inferior a 95 % HR (+25 ℃);
6) Pressió atmosfèrica: 80kPa ~ 106kPa;
7) Grau de protecció: IP55, IP65, IP67
8) Atmosfera de perill d’explosió ExdⅡBT4;
9) Els llocs sense vibracions i xocs forts.
10) Els llocs sense gasos corrosius per danyar metalls i materials aïllants;
11) Sistema de treball: curt termini de 10 minuts (la comanda especial pot durar entre 15 i 60 minuts)
Nota: els productes ignífugs es divideixen en dI i dII BT4, el primer dels quals s’aplica a la superfície de treball no minera; aquest darrer s’utilitza a les fàbriques i s’aplica a l’entorn de grau IIA i II B amb mescles de gasos explosius com el grup T1 ~ T4.
Especificació del model i paràmetres principals de rendiment
Dimensió de connexió externa
Esquema estructural i mides de connexió amb vàlvules
Composició estructural
Els actuadors elèctrics de la sèrie DZW consisteixen en motor, reductor, controlador de parell, controlador de carrera, indicador d’obertura, mecanisme de commutació manual i accionat per motor, volant de mà i part elèctrica. El tipus exterior està segellat amb la retenció rodona i les juntes tòriques; el tipus ignífug és el mateix que el tipus exterior en una construcció hermèticament segellada. A més, l'estructura superficial ignífuga s'afegeix a l'actuador.
1. Motor; 2, 3. Spur Gears; 4. Coixinet de cucs; 5. Roda de cuc; 6. Eix de sortida; 7. Face Gear
8. Pinyó de traç; 9. Mecanisme de control del traç i indicador d’obertura ajustable; 10. Eix de cuc; 11. Ranura del cuc de l'anell superior; 12. Llançament de manovella; 13. Mecanisme de control del parell;
14. Disc Spring Group
Motor
El tipus convencional utilitza el motor asíncron trifàsic dedicat a vàlvules tipus YDF, mentre que el tipus a prova de flama utilitza el motor asíncron trifàsic dedicat a vàlvules tipus YBDF.
Pantalla de l'actuador
