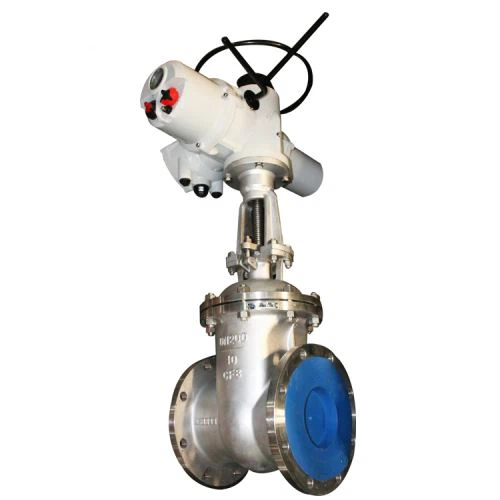

Parts principals i ús de la vàlvula de comporta elèctrica
Cos de vàlvula | Coberta de vàlvula | Tauler de vàlvules | Seient de vàlvula | Eix de vàlvula | Encoixinat | Aplicació del mitjà | Aplicació de la temperatura |
WCB | WCB + D507M0 | D577 | 2Cr13 | Grafit flexible | Aigua, oli, vapor | 425 | |
ZG1Cr5Mo | ZG1Cr5Mo + Sellitet2 | 1Cr18Ni9 + Stellte6 | 25Cr2Mo1VA | Grafit flexible | Aigua, oli, vapor | 550 | |
ZG1Cr18Ni9Ti | 0Cr18Ni9Ti + Selite12 | 1Cr18Ni9 + Stelite6 | 1Cr18Ni9Ti | PTFE | Nitrós, alcalí | 200 | |
2G00Cr17Ni14Mo2 | 316L + Stellite12 | 316L + Stel1ite6 | 316L | PTFE | Urea, àcid fosfòric | 200 | |
Etiquetes populars: vàlvula de comporta automàtica, Xina, fabricants, proveïdors, fàbrica, compra, preu, cotització
Els paràmetres d'accionament coincidents són els següents:
Dades de rendiment de l'actuador de tipus modulador IQ monofàsic
Model | Velocitat giratòria (rpm) | Parell (Nm) | Voltatge (V) | Fase (Ph) | Freqüència (Hz) | Potència (kW) | Corrent relacionat (A) | Deure | Pes (kg) |
IQ18 | 18 | 55 | 220 | 1 | 50 | 2.6 | 3.3 | S4 (30%) | 30 |
24 | 50 | 220 | 1 | 50 | 2.6 | 3.3 | S4 (30%) | 30 | |
36 | 40 | 220 | 1 | 50 | 2.6 | 3.3 | S4 (30%) | 30 | |
48 | 35 | 220 | 1 | 50 | 2.6 | 3.3 | S4 (30%) | 30 | |
IQ25 | 18 | 210 | 220 | 1 | 50 | 9 | 5.8 | S4 (30%) | 46 |
24 | 210 | 220 | 1 | 50 | 9 | 5.8 | S4 (30%) | 46 | |
36 | 170 | 220 | 1 | 50 | 9 | 5.8 | S4 (30%) | 46 | |
48 | 130 | 220 | 1 | 50 | 9 | 5.8 | S4 (30%) | 46 | |
IQ35 | 18 | 300 | 220 | 1 | 50 | 14 | 9.5 | S4 (30%) | 69 |
24 | 300 | 220 | 1 | 50 | 14 | 9.5 | S4 (30%) | 69 | |
36 | 220 | 220 | 1 | 50 | 14 | 9.5 | S4 (30%) | 69 | |
48 | 160 | 220 | 1 | 50 | 14 | 9.5 | S4 (30%) | 69 |
Dibuix de dimensió dels actuadors elèctrics d’IQ
IQ18 ~ 40
Model Paràmetre | A | B | C | D | E | F | G | H | (I) |
IQ18 | 299 | 258.5 | 150 | 170 | 300 | 302 | 257 | 40 | 557,5 |
IQ25 | 328 | 357 | 150 | 248 | 642 | 333 | 278.5 | 40 | 685 |
IQ35 | 342 | 356 | 150 | 220 | 780 | 374 | 300 | 40 | 698.5 |
IQ40 | 502 | 479 | 195 | 290 | 812.5 | 515 | 351 | 40 | 979 |
