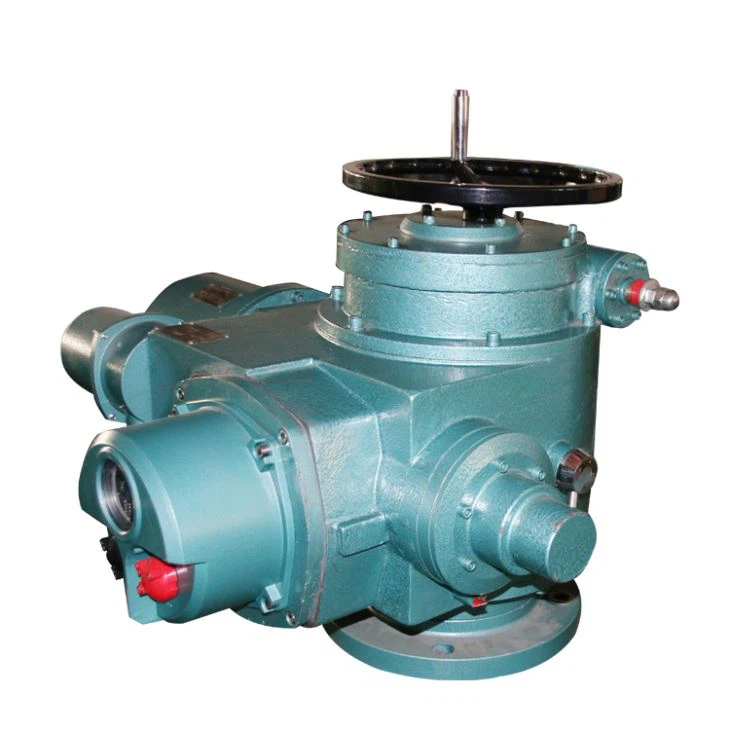

Sèrie Z Paràmetres tècnics de diversos girs
Model | Sortida | Nominal | Motor | Corrent nominal | Velocitat manual | Màx | Referència |
r / min | NM | KW | A | Jo | MM | KG | |
Z5 | 18 | 50 | 0,12 | 0,6 | 1: 1 | 28 | 20 |
Z10 | 18 | 100 | 0,18 | 1 | 1: 1 | 28 | 20 |
Z15 | 18 | 150 | 0,25 | 1.2 | 1: 1 | 28 | 20 |
Z20 | 18 | 200 | 0,37 | 1,38 | 1: 1 | 40 | 26 |
Z30 | 18 | 300 | 0,55 | 2.7 | 1: 1 | 40 | 26 |
Z45 | 24 | 450 | 1.1 | 4 | 1: 1 | 48 | 110 |
Z60 | 24 | 600 | 1.5 | 4.12 | 1: 1 | 48 | 120 |
Z90 | 24 | 900 | 2.2 | 5.25 | 1: 1 | 60 | 139 |
Z120 | 24 | 1200 | 3 | 7.9 | 1: 1 | 60 | 142 |
Z180 | 18 | 1800 | 4 | 8,87 | 22.5: 1 | 70 | 250 |
Z250 | 18 | 2500 | 5.5 | 12.05 | 22.5: 1 | 70 | 255 |
Z350 | 18 | 3500 | 7.5 | 15.6 | 20: 1 | 80 | 330 |
Z500 | 18 | 5000 | 10 | 20,5 | 20: 1 | 80 | 350 |
Observacions: L'anterior és una comanda regular. Si teniu necessitats especials, podeu especificar-la en fer la comanda.
Mida de l'estructura
Etiquetes populars: actuador de vàlvules de porta elèctrica, Xina, fabricants, proveïdors, fàbrica, comprar, preu, pressupost
Dimensions de la brida de connexió elèctrica de diversos girs de la sèrie Z
Tipus | Tipus de parell （JB2920) | Tipus d’empenta （GB / T12222-2005｝ | |||||||||||||||
Paràmetre | Codi base | D | D1 | D2 | d2 | d1 | h | h1 | f | núm | Codi de brides | D | D1 | D2 | D1 | núm | f |
Z10-15 | 2 | 145 | 120 | 90 | 45 | 30 | 8 | 2 | 5 | 4-M10 | F10 | 125 | 102 | 70 | Tr28 | 4-M10 | 3 |
2I | 115 | 95 | 75 | 39 | 26 | 6 | 2 | 4 | 4-M8 | ||||||||
Z20-30 | 3 | 185 | 160 | 125 | 59 | 42 | 10 | 2 | 5 | 4-M12 | F14 | 175 | 140 | 100 | Tr36 | 4-M16 | 4 |
3I | 145 | 120 | 90 | 45 | 30 | 8 | 2 | 5 | 4-M10 | ||||||||
Z45-60 | 4 | 225 | 195 | 150 | 72 | 50 | 12 | 2 | 5 | 4-M16 | F16 | 210 | 165 | 130 | Tr44 | 4-M20 | 5 |
Z90-120 | 5 | 275 | 235 | 180 | 82 | 62 | 14 | 2 | 5 | 4-M20 | F25 | 300 | 254 | 200 | Tr60 | 4-M16 | 5 |
5I | 230 | 195 | 150 | 72 | 50 | 12 | 2 | 5 | 4-M16 | ||||||||
Z180-250 | 7 | 330 | 285 | 220 | 98 | 72 | 16 | 3 | 6 | 4-Φ27 | F30 | 350 | 298 | 230 | Tr70 | 4-M20 | 5 |
Z350 | 8 | 380 | 340 | 280 | 118 | 82 | 20 | 3 | 6 | 4-Φ22 | F35 | 415 | 356 | 260 | Tr80 | 4-M30 | 5 |
Observacions:
1. La I del número de fotograma indica el tipus de central.
2. El diàmetre del fil trapezoïdal del tipus d’empenta és el diàmetre màxim seleccionat.
3. La posició del forat de muntatge de la placa de connexió es distribueix simètricament amb l’eix del motor.
Esquema de l'actuador elèctric de diversos girs de la sèrie Z
Tipus | L | L1 | H | H1 | F1 | F2 | ΦD |
Z5-15 | 382 | 228 | 233 | 87 | 150 | 203 | 300 |
Z20-30 | 435 | 278 | 248 | 90 | 157 | 210 | 350 |
Z45-60 | 640 | 410 | 325 | 116 | 268 | 380 | 420 |
Z90-120 | 830 | 540 | 450 | 200 | 685 | 510 | 550 |
Z180-250 | 870 | 565 | 600 | 250 | 740 | 535 | 320 |
Z350-500 | 1170 | 770 | 710 | 280 | 840 | 450 |
