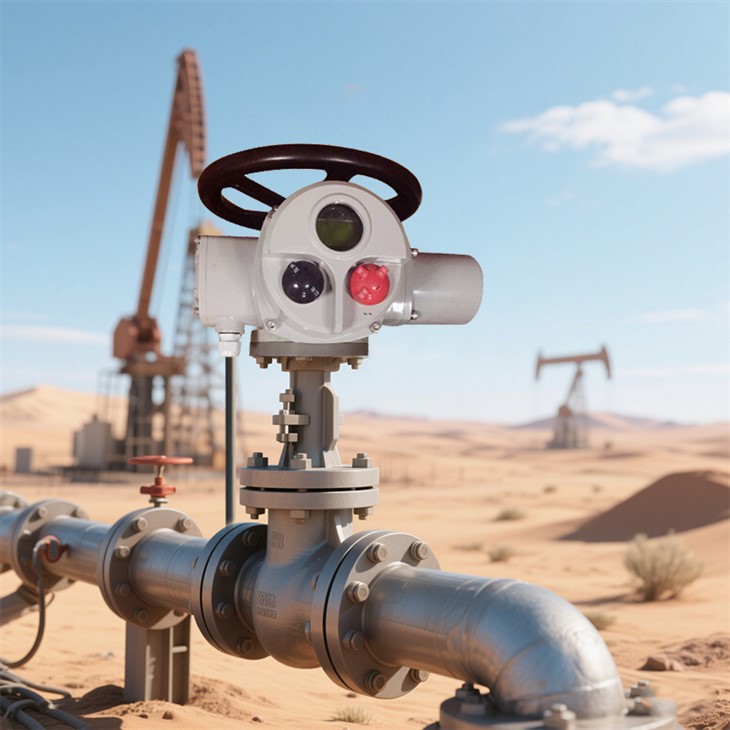

Actuador de vàlvules elèctriques de DZW Multi Turn

DZW MULTI TURN ELECTRIC VALVE ACTUATOR

L’actuador de vàlvules elèctriques de la sèrie DZW és una nova generació de productes desenvolupats independentment per la nostra empresa basada en els productes madurs originals, que millora i perfecciona l’estructura, optimitza el rendiment de protecció i els components clau. Té els avantatges de l’estructura compacta, la mida petita, l’aspecte bonic, el rendiment estable i fiable. El bon nivell de protecció pot satisfer les necessitats de diversos dissenys: explosió - Proof Integral a - Tipus de desactivació, tipus de modulació integral.

Els productes de la sèrie DZW s’utilitzen per controlar l’obertura i el tancament de les vàlvules. És adequat per a vàlvules de porta, vàlvules globals, tancades - de les vàlvules de diafragma i els seus productes derivats es poden utilitzar per a vàlvules de bola, vàlvules de papallona i amortidors, etc. Pot actuar amb precisió segons les instruccions de control i és un dispositiu de conducció indispensable per a la vàlvula per adonar -se del control remot, el control centralitzat i el control automàtic.

Característiques dels actuadors elèctrics

Aquesta sèrie Actuador de vàlvules elèctriques té les funcions següents:

• Construcció compacta i robusta, lleugera.

• àmplia gamma de variació de parell (multi - Turn: 100-3500Nm).

• Carcassa d’alumini anoditzat dur dins i fora amb revestiment extern de pintura a alta temperatura per utilitzar -lo contra un entorn industrial greu.

• El recinte utilitza segells radials & O - que proporcionen protecció a IP67 impermeable i opcional LP68.

• estàndard LSO5211.

• Identifica i corregeix automàticament les fases. La protecció automàtica de falles de fase protegeix la seguretat dels equips.

• Sistema de detecció mecànica fiable que proporciona un funcionament segur en condicions de sobrecàrrega.

• La finestra i l’indicador de gran mida proporcionen una millor indicació de posició des de la distància.

• Nombre d’opcions de control de posició local per proporcionar un servei fàcil i un funcionament de camp.

Paràmetres tècnics

Alimentació convencional: 380V/220VAC

Senyal de control: Entrada analògica de 4 ~ 20mA, compatible amb el control remot de PLC

Range de temperatura: -40c +80 C (Models especials suporta -40c +540 c)

Grau de protecció: IP67

Pressió nominal: PN2.5 - 300 (el tipus de pressió alta suporta el segell d’autocontrol a la pressió)

Diàmetre aplicable: DN15-1800mm (adequat per a diverses canonades industrials)

Tipus d’actuador: DZW Intelligent Electric Actuador

Temps d’obertura i tancament: Cicle convencional d’obertura i tancament de model inferior o igual a 10 minuts (menys o igual a 30 minuts per a models especials)

Mitjans aplicables: aigua, vapor, oli, mitjans oxidants forts (com l’àcid nítric), la pols - que conté gasos com la urea, fluids químics corrosius (necessiten seleccionar cossos de vàlvules de materials corresponents)

Mòdul de visualització: interfície xinesa completa de LCD, suporta no - depuració invasiva i control remot infraroig

Funció de protecció: protecció de pèrdues de fase, correcció automàtica de seqüències de fase, sobrecàrrega

Lullera dual - Ús: En cas d'emergència, la roda de mà es pot canviar a funcionament manual

Interfície remota: protocol estàndard RS485/Modbus (suportat per alguns models)

Estructura del producte

DZW Multi Turn Electric Actuator

Control unit

1. Caixa de terminal

El quadre de terminal segellat independent garanteix la integritat de segellat de la part elèctrica de l’actuador elèctric quan es realitza amb el cablejat del lloc - i compleix els requisits de prova de l’explosió del producte-.

2. Estructura segellada

L’actuador adopta una doble - estructura de disseny segellada per assegurar -se que l’actuador sigui completament impermeable i a prova de pols; El grau de protecció del producte estàndard és IP67 i el grau més alt pot arribar a IP68.

3. Transmissió de potència

La transmissió de potència de l’actuador utilitza un mecanisme de reducció de precisió que consisteix en un engranatge de cuc d’aliatge de bronze i un cuc d’acer d’aliatge. L’engranatge de cuc i el cuc funcionen per separat en greix, adequat per a la temperatura ambient màxima que difereixen i maximitza la vida útil.

4. Interfície de sortida

La brida de l’actuador compleix els estàndards ISO5210/5211 (GB12222/12223) i també proporciona interfícies de brida que compleixen els estàndards JB2920 i es pot personalitzar especialment segons els requisits del client.

5. shell anti - corrosió

La superfície exterior de l’actuador està pintada amb una pintura especial d’aliatge d’alumini amb una pel·lícula de pintura dura i una forta adhesió. Té una forta resistència a la UV, resistència a la corrosió i alta plenitud, que pot millorar de forma exhaustiva la vida del servei i el propi - propietats de neteja del recobriment i és adequat per a diversos entorns de producció durs.

6. Motor

El motor adopta un motor baix d’inèrcia i alt parell, que pot arribar ràpidament al parell màxim després que el motor comenci, i gairebé no hi ha un moviment de límit - quan no està emocionat; Hi ha un sensor de temperatura precís al motor i el límit de temperatura de sobre - s’estableix a través del sistema de control per evitar danys causats per sobreescalfament del motor.

7. Interfície LCD

La interfície LCD pot mostrar informació de text, elements gràfics i característiques de l’actuador.

8. Selecció del mode de control

El commutador selectiu "Remote" - "STOP" - "local" instal·lat al dispositiu operatiu local es pot utilitzar per configurar l'operació remota (control remot) o l'operació local (control local) o el mode STOP . 9. Operació elèctric local El commutador operatiu "Obrir" - "CLOSE" Instal·lat al dispositiu de funcionament local es pot utilitzar per obrir o tancar l'acció localment.

Motorized Gate Valve

Especificacions estàndard

Grau de protecció	IP67 estàndard
Alimentació	Three - fase ac380v - --460V 50/60Hz monofàsica: AC110V-AC220V DC24V AC24V 50/60Hz
Cicle de treball (a - desactivat)	S2-15 minuts
Cicle de treball (modulació)	S4, 25%
Grau d'aïllament	F
Mètode de control	Control local/DCS/FCS (sistema de control de fàbriques)
Protecció del motor	Sobreescalfament/sobrecàrrega i curtcircuit/protecció de fre inversa/electrònica
Protecció del parell	Torsió mecànica/protecció de torsió electrònica
Protecció de confitura	Build - a la protecció contra el sobreescalfament
Error de repetibilitat	Menys o igual a ± 1%
Límit bàsic d'error	Menys o igual a l’1%
Configuració de la zona morta	0,1% -9,9% ajustable
Recobriment extern	Pintura a alta temperatura
Temperatura ambient	Estàndard: -20-+60 grau opcional: -40-+70 grau
Humitat ambiental	90%rh max (no - condensació)
Explosió - grau de prova	Exdi, Exdib II BT4, Exdib II CT4 (IECEX/ATEX)
Funcions	Finestra de visualització xinesa / anglès LCD i funció de funcionament local Seqüència d’auto -fase Identificació i protecció de desconnexió de fase Configuració i control infrarojos Falla Self - Tecnologia de diagnòstic Modbus RTU, Profidbus DP, Hart, FF, Devicene (opcional)
Senyal	R: Contacte sec i remot en sec, senyal curt de senyal (polzada) B: Contacte en sec a remot passiu, senyal llarg (retenció) del senyal (retenció) C: senyal actiu DC24V D: senyal actiu AC220V E: senyal remot DC4-20MA
Senyal de retroalimentació	R: Obrir, tancar, aturar senyals B: Senyal de falla C: Senyal de posició de la vàlvula (DC4-20MA, DC1-5V, DC0-10V) D: Senyal de control remot

Elèctric i el control

Mètodes de control

Control local: Operació de botons, operació de setter infrarojos

Control de commutació remota: contacte sec en sec, dc24v

Control analògic remot: DC4-20mA

Control ESD

Control de l'operació intermitent

Two - Control de filferro

FCS (sistema de control de fàbri))

Senyal de sortida

A - OFF TIPUS

6 conjunts de sortides de senyal de contacte fixes, contactes definibles opcionals

Personalització especial: sortida de senyal de contacte de 4 punts expandible

Tipus d'autobús

Tipus de modulació

6 conjunts de sortides de senyal de contacte fixes, contactes definibles opcionals

Feedback analògic: DC 4-20mA

communication protocol

Funció de control del bus:

El mòdul de comunicació adopta una estructura independent combinada al consell principal per satisfer les necessitats de diferents mitjans de comunicació i diferents sistemes de protocol de comunicació. Els protocols de comunicació actualment suportats inclouen Modbus RTU, Profibus - DP V0/DP V1, Hart, FF, Devicene (Opcional).

Funció de control remot per infrarojos:

L’actuador utilitza una tecnologia avançada de control remot d’infrarojos, que permet el diàleg de la màquina Human - a través d’una finestra de diàleg segellada sense obrir la coberta de l’actuador. Fins i tot en situacions perilloses, el control remot intrínsecament segur pot realitzar una configuració de paràmetres i un funcionament remot de l’actuador.

Mesura i protecció precises de parell

Sistema de mesurament del parell dissenyat professionalment per assegurar la protecció de sobrecàrrega de l’actuador i el control real - del temps de la vàlvula Canvis de parell:

(Configuració estàndard)Mesura mecànica del parell: el mecanisme de desencadenament mecànic tradicional té els avantatges de la maduresa, l'estabilitat i la fiabilitat. L’hem optimitzat i actualitzat en funció del parell original, fent que el dispositiu de parell sigui més sensible i la seva vida útil millorada.

(Opcional)Mesura de parell electrònic: detectant el corrent de temps real -, la tensió i el flux magnètic del motor i treballant amb el microcontrolador per a càlculs integrals, s'obté el parell de sortida precís i s'obté la mesura contínua; Aquest sistema no ha de considerar el desgast mecànic, que millora la fiabilitat del sistema.

Mesura i protecció del motor

Sobreescalfament: quan la temperatura del motor supera el valor de protecció del sobreescalfament del conjunt, es prohibeix que el motor funcioni i es mostri el missatge d'alarma de sobreescalfament del motor. Sobrecàrrega i curtcircuit: el circuit està dissenyat amb el xip de conversió de tensió de precisió d’ADI per complir la mesura precisa d’una àmplia gamma de canvis de corrent; La sobrecàrrega anti - Característiques de retard i la protecció del circuit curt - compleixen els estàndards rellevants.

Protecció inversa instantània: utilitzant la tecnologia de control de retard invers instantani, quan l’actuador rep un senyal d’operació inversa durant el funcionament, el sistema de control s’apagarà primer i, a continuació, realitzarà l’acció inversa després d’un retard per evitar danys a les parts de transmissió mecàniques.

Frens electrònic: l’actuador elèctric modulador garanteix que la vàlvula s’atura a la posició de la vàlvula establerta a través de la configuració de la zona morta i el fre electrònic.

Placa de connexió

Connection plate

Aixecar

Electric hoist

Dades tècniques

Model	Parell	Girant velocitat (rpm)	Potència del motor (KW)	Corrent nominal (a)	Ràtio manual	Tija màxima diàmetre (mm)	Pes (Kg)
Fryz10	100	18	0.25	1.6	1:80	28	25
		24	0.25	1.9	1:60
		36	0.37	2.2	1:40
		48	0.55	2.8	1:30
		72	0.75	4.1	1:40
		96	1.1	6.5	1:30
Fryz15	150	18	0.37	2.2	1:80	28	28
		24	0.37	2.5	1:60
		36	0.55	2.8	1:40
		48	0.55	3.1	1:30
		72	1.1	6.5	1:40
		96	1.5	7.9	1:30
Fryz20	200	18	0.55	2.8	1:80	40	30
		24	0.55	3.1	1:60
		36	0.75	4.1	1:40
		48	0.75	4.7	1:30
		72	1.5	7.9	1:40
		96	2.2	12.6	1:30
Fryz30	300	18	0.55	2.8	1:80	40	31
		24	0.75	4.1	1:60
		36	1.1	6.5	1:40
		48	1.1	7.2	1:30
		72	2.2	12.6	1:40
Fryz45	450	24	1.1	6.5	1:60	48	47
		36	1.5	7.9	1:40
		48	2.2	12.6	1:30
		72	3	13.5	1:40
Fryz60	600	24	1.5	7.9	1:60	48	50
		36	2.2	12.6	1:40
		48	2.2	13.1	1:30
		72	4.0	15.2	1:40
Fryz90	900	24	2.2	12.6	1:60	60	65
		40	3.0	13.5	1:36
		48	4.0	15.2	1:30
Fryz120	1200	24	3.0	13.5	1:60	60	69
Fryz120	1200	40	4.0	15.2	1:36	60	69
Fryz180	1800	18	4.0	15.2	1:80	70	150
Fryz180	1800	36	5.5	17.1	1:40	70	150
Fryz250	2500	18	5.5	17.1	1:80	70	162
Fryz250	2500	36	7.5	19.6	1:40	70	162
Fryz350	3500	18	5.5	19.6	1.80	80	171

Dimensions

Fryz Multi - Turn elèctric Actuador

FRYZ multi-turn electric actuator

Model	L	L1	H	H1	d2	F1	F2	φD
Fryz10-15	382	228	233	87	45	150	203	300
Fryz20-30	435	278	248	90	39	157	210	350

Model	H	L	L1	L2	L3	L4	φD
Fryz45-60	338	708	335	401	305	115	250
Fryz90-120	347	795	390	423	312	135	250
FRYZ180-250	408	825	445	462	347	165	350
Fryz350	408	905	530	462	347	165	350

Dimensions de la connexió

Fryz Multi - Turn elèctric Actuador

FRYZ multi-turn electric actuator

Tipus de parell

Model	Codi de la brida	D	D1	D2	d2	d1	h	h1	f	b	n-d
Fryz5-15	2	145	120	90	45	30	8	2	5	12	4-M10
Fryz5-15	2(I)	115	95	75	39	26	6	2	5	10	4-M8
Fryz20-30	3	185	160	125	58	42	10	2	5	15	4-M12
Fryz20-30	3(I)	145	120	90	45	30	8	2	5	12	4-M10
Fryz45-60	4	225	195	150	72	50	12	2	5	20	4-M16
Fryz90-120	5	275	235	180	82	62	14	2	5	25	4-M20
Fryz90-120	5(I)	230	195	150	72	50	12	2	5	20	4-M16
FRYZ180-250	7	330	285	220	98	72	16	3	6	30	4-φ27
FRYZ350-500	8	380	340	280	118	82	20	3	6	35	8-φ22

Tipus d’empenta

Model	Codi de la brida	D	D1	D2	D1 Max.	n-d	L	f
Fryz5-15	F10	125	102	70	T28	4-M10	40	3
Fryz20-30	F14	175	165	100	T40	4-M16	55	4
Fryz45-60	F16	210	254	130	T48	4-M20	70	5
Fryz90-120	F25	300	298	200	T60	8-M16	90	5
FRYZ180-250	F30	350	356	230	T70	8-M20	130	5
FRYZ350-500	F35	415	102	260	T80	8-M30	130	5
