Actuador elèctric de la sèrie SD
L'actuador elèctric intel·ligent SD és la unitat d'execució de l'instrument d'automatització industrial, rep del regulador, PLC, senyal de control DCS de l'ordinador, com ara la finalització de l'ajust automàtic, és indispensable per al sistema de control automàtic de l'equip principal. S'utilitza àmpliament en centrals elèctriques, metal·lúrgia, petroli, mines químiques, indústria lleugera, farmàcia, energia de gas, materials de construcció, transport i metro de la ciutat, subministrament d'aigua, tractament d'aigües residuals i altres indústries.
Especificacions estàndard
Habitatge | Nivell impermeable IP67, NEMA 4 i 6 | |
Font d'alimentació del motor | 220V/1PH/50HZ 380V/3PH/50HZ | |
Motor | Motor asíncron de gàbia d'esquirol | |
Final de carrera | Encès/apagat, cadascun dels 1 SPOT, 250V AC 10A | |
Interruptor de límit auxiliar | Encès/apagat, cadascun dels 1 SPOT, 250V AC 10A | |
Interruptor de parell | A I apagat, cadascun dels 1 SPOT, 250V AC 1 OA | QT-010 Exclòs |
Viatjar | 90 graus ± 10 graus | 0 graus ~ 270 graus Opcional |
Protecció de parada/temperatura de funcionament | Protecció de sobreescalfament integrada, oberta 115 graus ± 5 graus / apagada 97 graus ± 5 graus | |
Indicador | Escala indicadora de posició contínua | |
Funcionament manual | Mecanisme d'embragatge mecànic, amb accionament de volant | |
Unitat autoblocant | Engranatge de cuc, autoblocant proporcionat per al mecanisme de cuc | |
Límit mecànic | Dos cargols d'ajust extern | |
Assecador | 7-10W (110/220 V CA) | |
Forat de cablejat | M20*1.5 M36*2 | |
Temperatura ambient | -20 grau ~ més 70 graus | |
Lubricació | Greix a base d'alumini (tipus EP) | |
Material | Acer/aliatge d'alumini/bronze d'alumini/policarbonat | |
Humitat ambiental | Màxim 90per centRH sense condensació | |
Rendiment sísmic | X Y Z10g, 0,2~34 Hz,30 Minuts | |
Revestiment exterior | Pols sec/polièster epoxi, amb una funció anticorrosió superior | |
Especificació opcional
El color es pot personalitzar
El voltatge es pot personalitzar

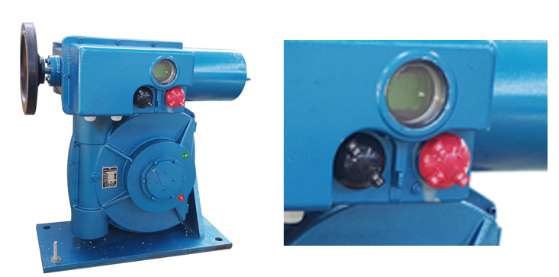

Indicador mecànic de posició
Quan es talla l'alimentació principal de l'actuador elèctric, es pot mostrar l'obertura de la vàlvula.
El nivell de protecció es pot personalitzar
IP 67
La configuració estàndard dels controls d'actuador SD té un grau de protecció de segellat IP 67 segons l'estàndard EN 60 529. Els actuadors amb aquesta classificació estàndard de protecció del segell es poden submergir a una profunditat d'1 metre i funcionar fins a 30 minuts.
IP 68
Els controls de l'actuador SD són capaços de millorar la protecció de segellat IP 68 segons EN 60 529. Aquest grau pot suportar immersió fins a 6 metres, 72 hores de col·locació contínua i 10 operacions sota l'aigua.
Per garantir els requisits per a la classe de segellat IP 68, es requereixen passacables adequats. Si el client té una sol·licitud, SD pot proporcionar-la, però això no forma part de l'abast de subministrament de la configuració estàndard.
La protecció contra la corrosió es pot personalitzar
P1-Sistema de pintura estàndard
Les foses d'alumini passen per un procés de pretractament de conversió de superfícies sense crom i de neteja en diverses etapes per proporcionar una superfície excel·lent perquè la capa de pols s'apliqui amb una forta adherència.
La palanca manual/automàtica d'acer està xapada per aplicar una capa d'aliatge de zinc sacrificial contínua i ininterrompuda que garanteix una protecció contra la corrosió a llarg termini.
La base de ferro es submergeix en una solució de fosfat de zinc abans d'esbandir-la amb aigua freda.
Totes les superfícies es cobreixen després amb un grau arquitectònic
Revestiment en pols de polièster amb una excel·lent durabilitat exterior i retenció de color.
P1 proporciona un recobriment dur resistent als danys mecànics com ara estelles i rascades. P1 està optimitzat per a aplicacions interiors o exteriors en entorns normals a terra.
P2-Sistema de pintura estàndard més combinació de recobriment en alta mar
Les foses d'alumini reben el mateix tractament que P1.
La palanca manual/automàtica d'acer i la base de ferro estan tractades amb el recobriment PX (que es detalla a continuació).
P2 proporciona una millora rendible a la corrosió
protecció optimitzada per a aplicacions costaneres i marines.
Gruix total de la pel·lícula:
100 um per a components d'alumini
320 um per a components d'acer i ferro
Sistema de pintura humida PX-3 en alta mar
Totes les superfícies es netegen amb explosió abrasiva abans de rebre dues capes d'epoxi d'alta construcció, seguida d'una capa superior de poliuretà.
PX ofereix un alt nivell de protecció contra la corrosió en entorns durs amb una gran durabilitat. PX està dissenyat per a aplicacions marines i offshore.
A continuació es mostra una taula que mostra el sistema de pintura FRY recomanat per a cada entorn.
Categoria de corrosivitat | Baix (2-5 anys) | Durabilitat Mitjà (5-15anys) | Alt (＞15 anys) |
C1 | P1 | P1 | P1 |
C2 | P1 | P1 | P1 |
C3 | P1 | P1 | P1 |
C4 | P1 | P1 | P2 |
C5-M-Marine | P1 | P2 | P2 |
C5-I-Indstial | P2 | P2 | PX |
Com a referència, a continuació es mostren les definicions de categoria ISO 12944-2
Categoria de corrosivitat | Ambients típics-Exterior | Ambients típics-Interior |
C1 | - | Edificis climatitzats amb ambients nets, com ara oficines, botigues, escoles, hotels. |
C2 | Atmosferes amb baixos nivells de contaminació. Majoritàriament zones rurals | Edificis sense calefacció on es pugui produir condensació, per exemple, dipòsits, pavellons esportius. |
C3 | Ambients urbans i industrials, contaminació moderada per diòxid de sofre. Zones costaneres amb poca salinitat. | Sales de producció amb alta humitat i certa contaminació atmosfèrica, per exemple, plantes de processament d'aliments, bugaderies, cerveseries, lleteries. |
C4 | Zones industrials i zones costaneres amb salinitat moderada. | Plantes químiques, piscines, vaixells costaners i drassanes. |
C5-M-Marine | Zones costaneres i offshore amb alta salinitat. | Edificis o zones amb condensació gairebé permanent i amb alta contaminació. |
C5-I-Indstial | Zones industrials amb alta humitat i ambients agressius. | Edificis o zones amb condensació gairebé permanent i amb alta contaminació. |
Especificacions bàsiques
Tipus | Parell motor | Voltatge | Velocitat | Mètode d'instal·lació | Control mètode | Especial funció | descripció del codi de cada part |
OA | Parell de sortida | Parell de treball, representació digital, unitat: Nm | |||||
AS | K | Monofàsica 220V.AC 50Hz | |||||
BS | F | Trifàsic 380V.AC 50Hz | |||||
Un més RS | Font d'alimentació | Valoració del temps de viatge (90grau), representació digital, unitat: S | |||||
B més RS | Temps de viatge
| H | Instal·lació de peus | ||||
Z | Instal·lació de muntatge directe | ||||||
Mètode Ccontrol | G | Modulació proporcional d'integració estàndard,4-20mA | |||||
Y | Control remot, entrada on-off | ||||||
N | Intel·ligent, 4-20mA d'entrada | ||||||
C | Línia principal | ||||||
Mètode Ccontrol | P | Amb la màquina en funcionament | |||||
Ex | A prova d'explosions | ||||||
----T | Requisits especials: temperatura alta, baixa, tensió de treball, dimensió, viatge, etc. |
Dades de consum elèctric d'un quart de volta
Tsí | Força fora | Parell motor Nm | Complet Temps de viatge | Equip de brida | Muntatge de peu | motor | （Ltaxa de càrrega del 50 per cent） | ||||
treball | màxim | vista exterior | pes net kg | vista exterior | frontissa esfèrica
| taxa de treball Kw | velocitat de gir rpm | corrent nominal | corrent d'arrencada | ||
OA10K OA10F | 100 | 150 | 25 | imatge | 11 | imatge | SQJ-10 | 0.025 | 1500 | 1.00 | 2.00 |
0.025 | 0.35 | 1.20 | |||||||||
AS25K AS25F | 250 | 375 | 30 | 22 | SQJ-25 | 0.065 | 1500 | 1.20 | 2.60 | ||
0.065 | 0.90 | 1.80 | |||||||||
BS60K BS60F | 600 | 1000 | 30 | 32 | SQJ-60 | 0.16 | 1500 | 2.20 | 4.50 | ||
0.16 | 1.50 | 3.00 | |||||||||
Un més RS100K A més RS100F | 1000 | 1400 | 30 | 48 | SQJ-100 | 0.25 | 1500 | 2.60 | 5.60 | ||
0.25 | 2.00 | 6.00 | |||||||||
B més RS160K B més RS160F | 1600 | 2000 | 40 | 76 | SQJ-160 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B més RS250K B més RS250F | 2500 | 3000 3200 | 40 | 78 | SQJ-250 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B més RS400K B més RS400F | 4000 | 4000 4800 | 65 | 86 | SQJ-400 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B més RS600K B més RS600F | 6000 | 6000 6000 | 105 | 92 | SQJ-600 | 0.55 | 1400 | 3.40 | 9.60 | ||
0.4 | 2.50 | 7.50 | |||||||||
B més RS800F | 8000 | 9600 | 105 | 137 | SQJ-800 | 0.65 | 1400 | 2.50 | 9.60 | ||
B més RS1000F | 10000 | 12000 | 125 | 137 | 1.1 | 2.50 | 9.60 | ||||
B més RS1200F | 12000 | 14000 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
B més RS1400F | 14000 | 15600 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
Avantatge
FRY és una empresa especialitzada que produeix actuadors elèctrics i productes relacionats que condueixen vàlvules industrials des del 2014, FRY produeix línies de productes que es poden aplicar en diversos camps, que van des del tractament d'aigua com ara el subministrament d'aigua i les aigües residuals fins a la generació d'energia i camps petroquímics, i els ven a clients de tot el món.
FRY té una filosofia 3Q per satisfer les necessitats dels clients.
Lliurament ràpid
FRY respecta les dates de lliurament i proposa el termini de lliurament més ràpid possible.
Servei ràpid
FRY opera organitzacions de serveis i sistemes per prendre mesures tan aviat com sigui possible si es produeix un problema relacionat amb el nostre producte.
Resposta ràpida
FRY treballa per donar als nostres clients una sensació de confiança responent a les sol·licituds dels clients tan aviat com les reben.
Estat de l'adquisició de certificació important
