INTRODUCCIÓ
- FRY controls dissenya, produeix i proporciona actuadors i serveis d'alta qualitat relacionats amb l'automatització de vàlvules.

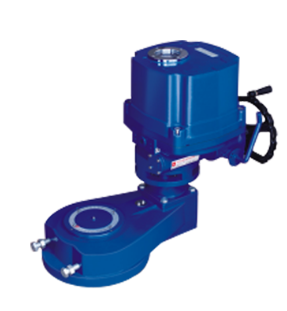

- Els nostres llargs anys d'experiència en el camp de l'automatització ens permeten llançar el nostre actuador elèctric de la sèrie QT que té mida compacta, construcció robusta, rendiment fiable i capacitat d'integrar-se completament en sistemes de control sofisticats.
CARACTERÍSTIQUES
- Construcció compacta i robusta, pes lleuger que proporciona un gran parell de sortida (Màxim 9000 Nm).
- Ampli rang de variació de parell (Des de mínim 100 Nm fins a màxim 9000 Nm).
- Carcassa d'alumini anoditzat dur a l'interior i a l'exterior amb recobriment de pols exterior contra entorns industrials severs.
- Tancament amb segells radials i juntes tòriques que proporcionen protecció a la impermeabilitat IP67 (Nema 4 i 6) i opcional a la impermeabilitat IP68
- Base de muntatge segons norma ISO5211.
- Casquillo d'accionament extraïble per a un fàcil mecanitzat i muntatge.
- Bloqueig automàtic proporcionat per engranatges de doble cuc (no requereix fre).
- Volant d'anul·lació manual d'embragatge automàtic amb palanca commutable automàtica / manual amb cadenat.
- Sistema de detecció de parell mecànic fiable que proporciona un funcionament segur en condicions de sobrecàrrega.
- La finestra i l'indicador de gran mida ofereixen una millor indicació de la posició des de la distància.
- Diverses opcions de control de posició local que faciliten la posada en marxa i el funcionament al camp.
- Component de control digitalitzat.
① Habitatge
-Fosa d'alumini anoditzat dur i recobert de pols epoxi extern contra entorns industrials severs.
② Engranatges Engranatges de doble cuc mecanitzat amb precisió amb un joc mínim, baix soroll i parell de sortida elevat.
③ Bloqueig automàtic Proporcionat per un engranatge de doble cuc per mantenir la posició de la vàlvula sense canvis contra el parell invers de la vàlvula.
④Segellat
- Per junta tòrica a totes les interfícies IP67 (estàndard) i doble junta tòrica per a IP68 (opció)
⑤ Volant Diferents mides depenent del parell de l'actuador i perilla del volant per facilitar el funcionament.
⑥Motor Motor d'inducció especialment dissenyat per generar un alt parell d'arrencada i una alta eficiència equipat amb protector tèrmic per evitar danys per sobreescalfament. Classe d'aïllament F
Interfície cónica entre la coberta i la carcassa inferior
- Per aixecar fàcilment la coberta de la carcassa inferior per al cablejat o el manteniment.
- Estàndard: interfície curta per facilitar l'accés al component intern
- A prova d'explosió: interfície llarga per mantenir la longitud del camí de la flama
INFORMACIÓ TÈCNICA
ESPECIFICACIÓ ESTÀNDARD
OPCIONS DISPONIBLES
Mecànica

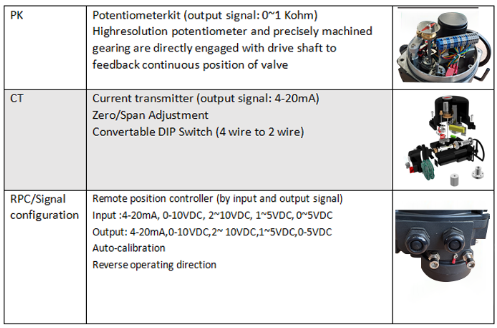

Supervisió i control remot
DIMENSIONS BÀSIQUES DE L'ACTUADOR
Actuador elèctric QT Guia estàndard de selecció de vàlvules
* La taula anterior és només una referència sense la responsabilitat de FRY.
* La mida de l'actuador s'ha de fer en funció del parell real de la vàlvula
