L’actuador elèctric intel·ligent no intrusiu SD és la unitat d’execució de l’instrument d’automatització industrial, que rep del regulador, el senyal de control PLC, DCS de l’ordinador, com ara la realització de l’ajust automàtic, és indispensable per al sistema de control automàtic dels equips principals. S'utilitza àmpliament en centrals elèctriques, metal·lúrgia, petroli, mines químiques, indústria lleugera, farmàcia, energia de gas, materials de construcció, transport i metro de la ciutat, subministrament d'aigua, tractament d'aigües residuals i altres indústries.
tipus | parell motor | voltatge | accelerat | Mètode d'instal·lació | Conteol mètode | Especial funció | descripció del codi de cada part |
OA | Parell de sortida | Parell de treball, representació digital, unitat: Nm | |||||
AS | K | Monofàsic 220V.AC 50Hz | |||||
BS | F | Trifàsic 380V.AC 50Hz | |||||
Un + RS | Font d'alimentació | Temps de recorregut nominal (90 °), representació digital, unitat: S | |||||

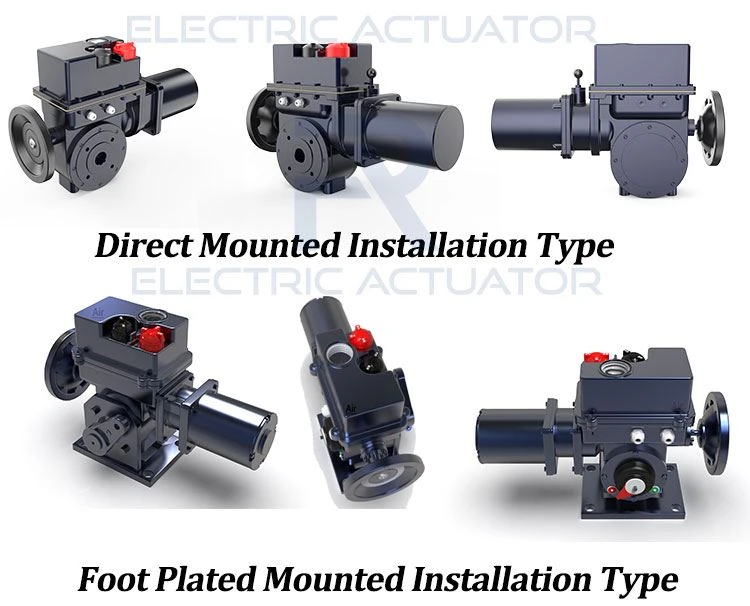

B + RS | Temps de viatge | H | Instal·lació de la placa de peu | ||||
Z | Instal·lació muntada directament | ||||||
Mètode de control | G | Integració estàndard proporcional modulant, 4-20mA | |||||
Y | Control remot, entrada on-off | ||||||
N | Intel·ligent, imput de 4-20 mA | ||||||
C | Línia principal | ||||||
P | Amb màquina en funcionament | ||||||
Ex | A prova d'explosions | ||||||
----T | Requisits especials: alta, baixa temperatura, tensió de treball, dimensió, recorregut, etc. |
Especificacions de l’actuador elèctric de viatge SD Quarter
Observació: 1. L'actuador elèctric requerit per la tecnologia especial ha d'escriure clarament i concretament en ordre.
2. Quan un model + RA300 / K30HGP és A + RS, el parell de treball és de 1000 Nm, font d'alimentació monofàsica, tot el temps de recorregut és de 30 segons i la instal·lació de la placa base amb modulació proporcional d'integració amb l’operació local.
Els actuadors elèctrics es classifiquen segons la funció de control.
Actuador elèctric modulador d’integració.
Es poden rebre senyals de control analògic 4-20ma, 0-10ma, 1-5v, etc. L'angle de sortida és proporcional al senyal analògic d'entrada i el propi actuador és de bucle tancat i realitza un ajust automàtic.
Actuador de commutador integral.
Interruptor de senyal de recepció. Inclou el tipus de control remot i el tipus de commutador.
Actuadors lineals.
Es pot dividir en modbus, profibus, etc.
Característiques del producte SD
L'actuador elèctric de la sèrie SD s'utilitza en el disseny estructural d'estructures compostes, la generalització, estandardització, productes de seriatització de les peces en consideració és més considerada, fa que el producte es maquinï, motor, circuit de control, combinat per formar una varietat de diferents sèries i especificacions , els usuaris en l'ús i manteniment de la reduïren considerablement el nombre de varietats de recanvis necessaris.
La base bàsica del reductor del producte adopta l’aliatge d’alumini d’alta resistència, el disseny de l’estructura mecànica és concís i compacte, la fiabilitat és elevada, el volum és petit, el pes és lleuger; Es poden instal·lar diverses connexions en qualsevol posició i direcció.
Característiques de configuració dels actuadors elèctrics.
Funció d'operació nativa local. El producte està equipat amb un interruptor magnètic sense eix d’interconnexió, que es pot encendre i apagar mitjançant un interruptor i encendre / apagar l’actuador.
Funció de protecció contra sobrecàrrega. L'actuador està equipat amb una mesura de protecció del parell, el paper del parell es pot mesurar amb exactitud vàlvula, quan més del rang establert, situat dins d'un interruptor de parell de l'actuador envia el senyal al circuit de control, el circuit té una funció de memòria, es bloquejarà actuador que funciona en la direcció del senyal de sortida, aturada del motor, per protegir la vàlvula i l'accionament i el motor de l'actuador. Quan s’elimina la fallada mecànica del parell, l’actuador s’apaga o el senyal s’inverteix en un instant per tornar al treball normal.
Servomotor especial.
El motor monofàsic o bidireccional utilitzat per l’actuador té un motor especial amb un parell d’arrencada elevat, una inèrcia rotativa baixa, un corrent d’arrencada petit i bones servocaracterístiques. Es permet que el motor arrenci amb freqüència i es permeti arrencar 1200 vegades per hora.
Protecció tèrmica del motor.
Els accessoris del motor de l'actuador estan equipats amb un interruptor de protecció tèrmica, l'interruptor està connectat al circuit de control, anormal quan el motor es sobreescalfa, temperatura interna superior a 130 °, l'interruptor tèrmic es desconnecta automàticament, alhora, controlarà el circuit de potència del motor, de manera que es protegeixi el motor i l’actuador, quan es torna a engegar l’interruptor de refrigeració del motor, el circuit torna a funcionar.
Mecanisme de control del traç.
El control es basa en el codificador absolut muntat a l’actuador. El codificador absolut està connectat a l’eix motor de l’actuador mitjançant un conjunt d’engranatges acceleradors, que es poden configurar automàticament sense microinterruptors.
Indicador de posició.
El corrent de sortida és l’indicador de posició: tots els actuadors d’especificació estan equipats amb el corrent de retroalimentació de la posició de sortida del circuit de conversió de corrent que s’utilitzarà com a indicador de posició o com a comparació amb el senyal d’entrada. Corrent de sortida 4-20mA DC. Impedància de sortida de 750 ohm, sortida de corrent constant.
Funció de bloqueig de senyal.
Tots els actuadors de regulació externa amb detecció automàtica de la funció de circuit del circuit de senyal analògic de 4-20 ma, si hi ha un senyal d’error, l’actuador pot romandre in situ també pot funcionar per configurar la ubicació d’emergència.
Frenada dinàmica.
La frenada dinàmica és també la configuració estàndard dels actuadors elèctrics de la meva empresa. Es pot evitar que la inèrcia del motor sigui massa gran perquè la sobrecàrrega de la vàlvula causada pel fre dinàmic adopti un mètode de frenada elèctrica, amb un cop de vàlvula del sensor de posició de la vàlvula precís, mitjançant un circuit de control per controlar el funcionament del motor i el posicionament precís.
El cablejat automàtic de l’actuador elèctric trifàsic de fase no necessita tenir en compte la seqüència de fases, el circuit de control inclou la funció de detecció de fase automàtica, pot protegir l’actuador i la vàlvula a causa dels danys causats per l’extensió de fase.
tipus | Força la força | Parell motor Nm | Complet Temps de viatge | Equip de brida | Muntatge a peu | motor | （taxa de càrrega 50%） | ||||
treballar | màxim | vista exterior | pes net kg | vista exterior | frontissa esfèrica | taxa de treball Kw | velocitat giratòria rpm | corrent nominal | corrent inicial | ||
OA10K OA10F | 100 | 150 | 25 | imatge | 11 | imatge | SQJ-10 | 0.025 | 1500 | 1.00 | 2.00 |
0.025 | 0.35 | 1.20 | |||||||||
AS25K AS25F | 250 | 375 | 30 | 22 | SQJ-25 | 0.065 | 1500 | 1.20 | 2.60 | ||
0.065 | 0.90 | 1.80 | |||||||||
BS60K BS60F | 600 | 1000 | 30 | 32 | SQJ-60 | 0.16 | 1500 | 2.20 | 4.50 | ||
0.16 | 1.50 | 3.00 | |||||||||
Un + RS100K Un + RS100F | 1000 | 1400 | 30 | 48 | SQJ-100 | 0.25 | 1500 | 2.60 | 5.60 | ||
0.25 | 2.00 | 6.00 | |||||||||
+ RS160K B + RS160F | 1600 | 2000 | 40 | 76 | SQJ-160 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B + RS250K B + RS250F | 2500 | 3000 3200 | 40 | 78 | SQJ-250 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B + RS400K B + RS400F | 4000 | 4000 4800 | 65 | 86 | SQJ-400 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B + RS600K B + RS600F | 6000 | 6000 6000 | 105 | 92 | SQJ-600 | 0.55 | 1400 | 3.40 | 9.60 | ||
0.4 | 2.50 | 7.50 | |||||||||
B + RS800F | 8000 | 9600 | 105 | 137 | SQJ-800 | 0.65 | 1400 | 2.50 | 9.60 | ||
B + RS1000F | 10000 | 12000 | 125 | 137 | 1.1 | 2.50 | 9.60 | ||||
B + RS1200F | 12000 | 14000 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
B + RS1400F | 14000 | 15600 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
1. Funció d'operació nativa local
2. Funció de protecció contra el parell superior
3. Servomotor especial
4. Protecció tèrmica del motor
5. Mecanisme de control de la carrera
6. Indicador de posicionador
7. Frenat dinàmic
Esquema de frontissa esfèrica
tipus | Nm parell motor | ΦB | Rang d'ajust de longitud | ΦA | gruix | distància | observació |
SQJ-10 | 100 | 34 | 0-5 | 10 | 15 | 36 | 1.L’angle d’oscil·lació de la paret de sortida és de 25 graus. 2. El diàmetre de la paret de sortida de la tapa és de 1:10 |
SQJ-25 | 250 | 34 | 0-60 | 18 | 22 | 41 | |
SQJ-60 | 600 | 38.5 | 0-60 | 20 | 25 | 41 | |
SQJ-100 | 1000 | 38.5 | 0-60 | 20 | 28 | 44 | |
SQJ-160 | 1600 | 50.5 | 0-60 | 20 | 30 | 51 | |
SQJ-250/400 | 4000 | 50/65 | 0-60/0-100 | 30 | 34 | 61 | |
SQJ-600 | 6000 | 72.5 | 0-180 | 36 | 34 | 61 | |
SQJ-800 | 8000 | 72.5 | 0-200 | 40 | 40 | 70 | |
SQJ-1000 | 12000 | 72.5 | 0-200 | 40 | 40 | 71 |
El diagrama de dimensions de la connexió de la part de la paret de sortida
No. | Especificacions | Longitud del braç C / C1 | Forat ΦA（mm） | Gruix B (mm) | R |
1 | OA | 100 | Φ10H10 | 17 | R20 |
2 | AS | 100 | Φ18H11 | 22 | R20 |
3 | Un + RS100 | 250 | Φ20H11 | 28 | R20 |
4 | BS-60 | 160 | Φ20H11 | 25 | R22 |
5 | B + RS160 | 250 | Φ20H11 | 30 | R25 |
6 | B + RS250 / 400 | 250 | Φ30H11 | 34 | R30 |
7 | B + RS600 | 350 | Φ36H11 | 34 | R30 |
8 | B + RS800 | 400 | Φ40H11 | 40 | R35 |
9 | B + RS1000 | 400 | Φ40H11 | 40 | R35 |
Rendiment tècnic principal
Tipus | OA AS BS A + RS B + RS |
Parell de sortida | 100～136000N.m |
Angle de gir efectiu | (el rang ajustable és 0～105°) |
Control de precisió | Error bàsic±1%;Diferència de retorn≤1%; Zona morta≤1% |
Rang de desplaçament de treball ajustable | “Punt zero”±10%"Viatjar"35%～110% |
Impedància del canal d'entrada | 250Ω |
Canal d'entrada | 1 (dividit en 3). |
Mode de visualització | Codi digital LED (personalitzeu la pantalla LCD segons les necessitats del client) |
Nivell de protecció | IP55～IP68 |
Humitat relativa | ≤95% |
Gas ambiental | Sense gas corrosiu |
Vibració mecànica | XY210G. 0,2～34Hz. 30 minuts |
Cable de corrent | S=1,5 mm²～4 mm² |
Cable de senyal | S=1,5 mm² |
Entrada per cable | PG16 PE3 / 4＂ |
Requisit especial | Si teniu requisits especials per al temps de viatge, la mida de la connexió, el mode de control, la temperatura ambiental i altres, la nostra empresa pot produir productes personalitzats especialment. |
Dibuix dimensional de l'actuador elèctric de connexió directa AS25quarter
Especificació del dibuix de l’actuador elèctric de quart de recorregut de muntatge AS25
La mida, el voltatge i el color es poden personalitzar segons els requisits
