Volum petit, lleuger i alt nivell de protecció.
Excel·lent sistema de conducció mecànica, rendiment estable.
Correcció d'errors propis de la seqüència de fase de la font d'alimentació i la funció de protecció d'advertència de desconnexió de fase
Funció d’autoregulació, la màquina pot rebre i retroalimentar senyals de corrent de 4-20 mA a l’ordinador, DCS i PLC, els dos canals de senyals d’entrada / sortida adopten un aïllament elèctric fotogràfic (poden suportar una tensió de tensió de 2000 V).
Disseny sense invasió, posada en funcionament lliure, configuració amb el control remot i aconseguir converses home-màquina amb la finestra.
La visualització de caràcters completament xinesos proporciona una bona interfície d'usuari.
Tecnologia d’autodiagnòstic de fallades d’operacions.
Funció de protecció per sobre del calor del motor.
Utilitzant tècnica microelectrònica, tecnologia informàtica, tecnologia remota IR, tecnologia de commutadors de control magnètic, tecnologia de visualització digital LCD per substituir els mètodes de control tradicionals.
El control de bus de la xarxa operativa, el mecanisme pot aconseguir diverses funcions actuals populars de bus en lloc augmentant diferents interfícies de bus, com ara Profibus, etc.
La font d’alimentació pot adoptar diferents mètodes, com ara el sistema trifàsic de tres fils, el sistema trifàsic de quatre fils i el monofàsic, etc.
La connexió pot adoptar el mètode de sortida amb el connector d’aviació.
Mètode d'instal·lació: instal·lat en qualsevol posició a 360 o (rotació parcial
La unitat de bloqueig pot col·locar el botó magnètic a la posició d’alguns engranatges, de manera que es poden evitar accidents causats per una mala operació de persones no especialitzades.
[QB1 ~ QB4 (220V monofàsics) factors dels productes]
Escriviu | Mida | Parell (Nm) | Velocitat (r / min) | Hora (s) | Diàmetre màxim | Potència (w) | Actual | Capacitat μF / 450V | Voltatge de volant de mà | Pes (kg) | |
Valorat | Bloquejat | ||||||||||
QB1 | QB06 | 60 | 0,86 | 17.5 | 22 | 15 | 0,45 0,67 | 4 | 8.5 | 9 | |
QB09 | 90 | 25 | 0,57 0,75 | 4 | 10 | ||||||
QB2 | QB15 | 150 | 0,73 / 1,5 | 20/10 | 22 | 40 | 0,72 1,05 | 7 | 10.5 | 12 | |
QB20 | 200 | 32 | 40 | 0,72 1,05 | 7 | 13 | |||||
QB3 | QB30 | 300 | 0,57 / 1,2 | 26/13 | 32 | 40 | 0,9 1,5 | 7 | 12.8 | 17 | |
QB40 | 400 | 60 | 0,95 1,75 | 10 | 18 | ||||||
QB50 | 500 | 90 | 1.2 1.9 | 12 | 19 | ||||||
QB4 | QB60 | 600 | 0,57 / 1,2 | 26/13 | 32 | 90 | 1.8 3.0 | 12 | 14.5 | 22 | |
QB80 | 800 | 180 | 2.2 3.5 | 20 | 23 | ||||||
QB100 | 1000 | 200 | 2.4 3.8 | 20 | 25 | ||||||
Nota: Quan la velocitat és> 1r / min, l’eix de sortida no és autoblocant. Tingueu en compte quan la vàlvula té requisits de bloqueig autònom.
[QB1 ~ QB7 380V factors de tres fases del producte]
Escriviu | Mida | Parell de sortida (Nm) | Velocitat (r / min) | Hora (s) | Diàmetre màxim | Actual | Hora (s) | Pes | |
classificat | bloquejat | ||||||||
QB1 | QB6-1 | 60 | 1 | 22 | 0,025 | 0,26 | 0,52 | 15 | 9 |
QB9-1 | 90 | 0,025 | |||||||
QB2 | QB5-1 | 50 | 1 | 22 | 0,025 | 0,26 | 0,52 | 18 | 10 |
QB10-1 | 100 | 0,025 | 0,26 | 0,52 | 18 | 10 | |||
QB10-2 | 150 | 2 | 32 | 0,04 | 0,57 | 0,85 | 9 | 12 | |
QB15-1 | 1 | 0,04 | 0,65 | 1 | 18 | 13 | |||
QB15-2 | 200 | 2 | 0,06 | 9 | |||||
QB20-1 | 1 | 0,06 | 18 | ||||||
QB20-2 | 2 | 0,06 | 9 | ||||||
QB3 | QB30-0.5 | 300 | 0,5 | 32 | 0,06 | 0,65 | 1 | 24 | 17 |
QB30-1 | 1 | 0,06 | 12 | ||||||
QB30-2 | 2 | 0,09 | 0,72 | 1.5 | 6 | 18 | |||
QB40-0.5 | 400 | 0,5 | 0,09 | 24 | |||||
QB40-1 | 1 | 0,09 | 12 | ||||||
QB40-2 | 2 | 0,09 | 6 | ||||||
QB4 | QB60-0.5 | 600 | 0,5 | 42 | 0,12 | 0,85 | 1.8 | 28 | 22 |
QB60-1 | 1 | 14 | |||||||
QB60-2 | 2 | 0,18 | 1.3 | 2.2 | 7 | 25 | |||
QB80-0.5 | 800 | 0,5 | 28 | ||||||
QB80-1 | 1 | 14 | |||||||
QB80-2 | 2 | 7 | |||||||
QB100-0.5 | 1000 | 0,5 | 28 | ||||||
QB100-1 | 1 | 14 | |||||||
Escriviu | Mida | Parell de sortida | Velocitat (r / m¡n) | Diàmetre màxim | Motor | Manual | Pes (kg) | ||
Potència | Actual | ||||||||
QB5 | QB120-1 | 1200 | 1 | 43 | 180 | 0,86 | 74 | 52-56 | |
QB150-1 | 1500 | 370 | 1.16 | ||||||
QB6 | QB250-0.5 | 2500 | 0,5 | Φ55 | 550 | 1,75 | 67 | 94-100 | |
QB500-0.5 | 5000 | 750 | 2.00 | ||||||
QB7 | QB1000-0.2 | 10000 | 0.2 | 85 | 1100 | 2.80 | 194 | 203 | |
Nota: Quan la velocitat de l'eix de sortida és de 2 r / min, l'eix de sortida del producte no és autoblocant. Quan la vàlvula té requisits de bloqueig autònom, cal assenyalar-ho.
Etiquetes populars: actuador elèctric a prova d’explosió, Xina, fabricants, proveïdors, fàbrica, compra, preu, cotització

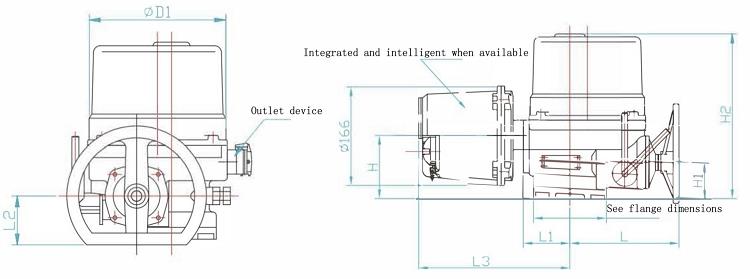

QB1 ~ QB4 mida del contorn
QB5 ~ QB7 mida del contorn
QB1 ~ QB7 (incloent la mida del contorn integral i intel·ligent)
Escriviu | A1 | A2 | D | A3 | C | L1 | L2 | L3 | UF | D1 | .D2 | L4 | H1 | H2 |
QB1 | 44 | 17 | 36 | 68 | 27.5 | 179 | 62 | / | 300 | 100 | 170 | 126 | 60 | 256 |
QB2 | 49.5 | 22.5 | 30 | 77.5 | 187 | 85 | 76 | 320 | 200 | 200 | 130 | 64 | 263 | |
QB3 | 60 | 33 | 35 | 77 | 202 | 88 | 202 | 323 | 250 | 250 | 136 | 70 | 298 | |
QB4 | 70 | 43 | 38 | 87 | 225 | 106 | 341 | 250 | 250 | 144 | 78 | 342 | ||
Escriviu | A | B | C | D | E | A1 | A2 | L | M | A3 | A4 | UF | ||
QB5 | 287 | 554 | 110 | 400 | 330 | 156 | 111 | 385 | 28 | 20 | 110 | 49 | ||
| QB6 | 330 | 660 | 140 | 500 | 392 | 185 | 152 | 415 | 45 | 22.5 | 150 | 90 | ||
