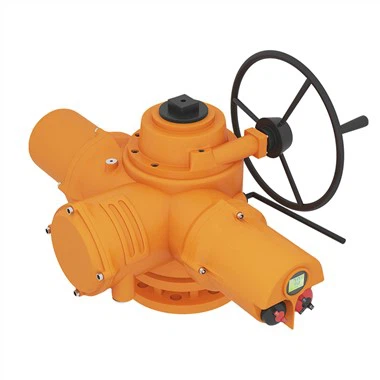

FRYQ-Actuador elèctric multigir
L'actuador elèctric intel·ligent no invasiu avançat pot oferir diverses opcions com ara múltiples girs, girs parcials i girs lineals.
◆Construcció resistent, amb doble segellat i pot antiaigua i pols (IP67/IP68-2m, 48 hores) amb eficàcia quan es connecta.
◆ Actuador de font d'alimentació trifàsica, monofàsica i de corrent continu
◆Com el mecanisme d'enregistrament de dades integrat de la funció estàndard
◆Compatible amb l'estàndard IrDATM. Realitzeu l'anàlisi local i remot de l'actuador mitjançant el programari per a PC insight.
◆ Funcions concises, fàcils de controlar i d'indicació
◆ Pantalla de text en diversos idiomes que mostra l'estat i la configuració
◆ Control simple de parell i posició, millorant la fiabilitat
◆Flexibilitat de control i indicació integrals
◆Especificació opcional del tipus a prova d'aigua i a prova d'explosió
◆Rang de sortida de parell directe 35 Nm (25 Ibf ft) -3000 Nm (2200 Ibf ft)
FRYT-Actuador elèctric de gir parcial
◆Construcció resistent, amb doble segellat i pot antiaigua i pols (IP67/IP68-2m, 48 hores) amb eficàcia quan es connecta.
◆ Tracció directa de quart de volta
◆ Actuador de font d'alimentació trifàsica, monofàsica i de corrent continu
◆ Pantalla de text en diversos idiomes que mostra l'estat i la configuració
◆Com el mecanisme d'enregistrament de dades integrat de la funció estàndard
◆Compatible amb l'estàndard IrDATM. Realitzeu l'anàlisi local i remot de l'actuador mitjançant el programari per a PC insight.
◆ Funcions concises, fàcils de controlar i d'indicació
◆ Control simple de parell i posició, millorant la fiabilitat
◆Flexibilitat de control i indicació integrals
◆Especificació opcional del tipus a prova d'aigua i a prova d'explosió
◆Rang de sortida de parell directe 50 Nm (37 Ibf ft)-2000Nm (1476 Ibf ft)
Actuador elèctric de gir parcial FRYQ+BW
L'actuador de gir parcial IQ + BW aconsegueix l'operació d'encesa i apagat de 90 graus en el gran diàmetre i parell de la vàlvula de papallona i la vàlvula de bola afegint una doble reducció basada en l'estructura de l'actuador de múltiples voltes IQ i el rang de parell és de 1000 Nm {{ 6}}Nm.
◆Construcció resistent, amb doble segellat i pot antiaigua i pols (IP67/IP68-2m, 48 hores) amb eficàcia quan es connecta.
◆ Actuador de font d'alimentació trifàsica, monofàsica i de corrent continu
◆Com el mecanisme d'enregistrament de dades integrat de la funció estàndard
◆Compatible amb l'estàndard IrDATM. Realitzeu l'anàlisi local i remot de l'actuador mitjançant el programari per a PC insight.
◆ Funcions concises, fàcils de controlar i d'indicació
◆ Pantalla de text en diversos idiomes que mostra l'estat i la configuració
◆ Control simple de parell i posició, millorant la fiabilitat
◆Flexibilitat de control i indicació integrals
◆Especificació opcional del tipus a prova d'aigua i a prova d'explosió
Actuador elèctric de gir lineal FRYQ+VE
Aprofitant tots els mèrits de l'actuador FRYQ, FRYQ + VE posseeix el sistema de transmissió de sortida lineal i la sortida d'empenta regulada pot arribar als 100 KN.
◆FRYQ18 (AC380V) gir lineal: empenta màxima 20000N, rang de recorregut 10 mm-100mm
◆FRYQ18 (AC220V) gir lineal: empenta màxima 10000N, rang de recorregut 10 mm-100mm
◆FRYQ25 (AC380V) gir lineal: empenta màxima 100000N, rang de recorregut 40 mm-100mm
◆FRYQ25 (AC220V) gir lineal: empenta màxima 50000N, rang de recorregut 40 mm-100mm
◆FRYT gir lineal: empenta màxima 6400N, rang de recorregut 10 mm -16 mm (aplicar al requisit d'alta precisió i distància de recorregut curta)
Indicadors tècnics
★ Ajust de temps: els temps d'inici poden arribar a les 600 vegades/hora;
★ Nivell d'aïllament del motor: F;
★ Sistema de treball del motor: S2;
★ Límit d'error bàsic: inferior o igual a ±1.0%;
★ Diferència de retorn: inferior o igual a 1.0%;
★ Error de repetibilitat del mecanisme de control de la carrera: inferior o igual a 1.0%;
★ Nivell de protecció: IP67 (IP68 opcional);
★ Tipus a prova d'explosió: grau a prova d'explosió ExdⅡBT4. FONT D'ALIMENTACIÓ
★ Tensió: monofàsica 220VAC, 50/60Hz; trifàsic 380VAC±10%, 50/60Hz;
★ Tolerància: freqüència ±1%; contingut harmònic<5%. ENVIRONMENTAL CONTITIONS
★ Temperatura ambient: -30 grau -+70 grau ;
★ Humitat relativa: inferior o igual al 95%; Actuador elèctric FRY
★ Pressió atmosfèrica: 86kPa-106kPa.
★ Temperatura ambient: -10 grau -+45 grau ;
★ Humitat relativa: Inferior o igual al 85% en una habitació ventilada, l'aire circumdant no conté substàncies nocives que corroeixin el producte.
>Profibus DP
>Modbus RTU
>Bus de camp Faundation FF
>HART
>Control de comunicació Bluetooth (opcional)
Protocol de comunicació Hart
La comunicació HART utilitza un mètode de comunicació semidúplex, que es caracteritza per la realització de la comunicació de senyal digital a la línia de transmissió de senyal analògic existent, que és un producte de transició durant la transició del sistema analògic al sistema digital, de manera que té un fort mercat. la competitivitat s'ha desenvolupat ràpidament. HART estipula una sèrie d'ordres, que funcionen segons el mode d'ordres.
Protocol de comunicació Profibus
El 15 de març de 1996, Profibus va ser aprovat com a estàndard europeu, és a dir, el producte ha estat acceptat per la tauleta general al mercat mundial i la seva quota de mercat ocupa la posició S al mercat europeu; tècnicament, Profibus satisfà les dades a nivell de camp del procés de producció. L'important requisit d'emmagatzematge, d'una banda, cobreix els requisits de comunicació en el camp de sensors/actuadors, i d'altra banda, té totes les funcions de comunicació de xarxa en l'àmbit del nivell d'unitat, de manera que Profibus s'ha convertit en un estàndard reconegut internacionalment.
Profibus és un estàndard de bus de camp internacional, obert i independent del fabricant.
S'utilitza principalment en les àrees següents.
(1) Automatització de la fabricació: fabricació d'automòbils (robots, línies de muntatge, línies d'estampació, etc.), fabricació de paper, tèxtils, etc.
(2) Automatització de control de processos: petroquímica, farmacèutica, cimentera, alimentària, cervesa i altres indústries.
(3) Electricitat: generació, transmissió i distribució d'energia.
(4) Edificis: aparells d'aire condicionat, ventiladors, il·luminació. (5) Trànsit ferroviari: sistema de senyalització.
El sistema Profibus adopta el mode de connexió física RS-485 i la velocitat de transmissió de dades és opcional de 9,6 KB/s a 12 Mb/s. El nombre màxim de dispositius esclaus que es poden connectar a cada segment de xarxa és de 32. Quan el nombre de dispositius és superior a 32, o quan s'amplia l'abast de la xarxa, cal utilitzar repetidors per connectar diferents segments de xarxa. Les característiques dels cables de classe A especificats per l'estàndard Profibus són les següents:
Impedància característica: 135~165Ω
Capacitat del cable:<30PF/m
Resistència de bucle: 0,64 mm
Cable core section: >0,34 mm², mida del cable AWG22
Capa de blindatge: malla de coure o tela i blindatge de làmina
Protocol de comunicació Modbus
Modbus es va publicar el 1979 per a la comunicació mitjançant controladors lògics programables (PLC). Modbus s'ha convertit en l'estàndard de la indústria per als protocols de comunicació en l'àmbit industrial
Modbus RTU
Modbus RTU és un protocol de bus de camp relativament senzill per a una comunicació senzilla entre l'estació de control mestra i els esclaus (sensors dels actuadors).
Tot l'accés a les dades del procés i l'assignació de tots els paràmetres de l'actuador és compatible amb la connexió esclau Modbus RTU a la FRY. A més, es pot llegir la informació de l'actuador. En comú amb PROFIBUS, la connexió física es realitza mitjançant cables RS-485 o de fibra òptica.
Modbus TCP/IP
Igual que la funcionalitat de Modbus RTU La connexió física es realitza mitjançant un connector M12 extern.
