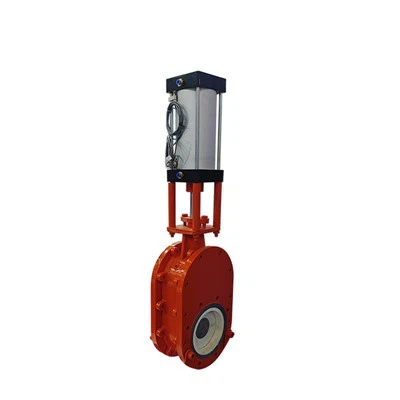

Vàlvula de porta de ganivet pneumàtic
Visió de conjunt
La vàlvula de la porta del ganivet pneumàtic és una vàlvula que combina un actuador pneumàtic i una estructura de porta de tipus de ganivet. S'utilitza principalment per tallar o regular ràpidament els medis amb alta viscositat, partícules o fibres.
Funcions
Capacitat de tall eficient
La porta del ganivet pot tallar fibres i partícules i és adequada per a mitjans d’alta viscositat (com ara aigües residuals, fangs i purins).
Disseny de baixa resistència al flux
L’estructura de diàmetre complet no té gairebé cap pèrdua de pressió quan passa el medi, que és adequat per a purins que transmeten canonades.
Resistència al desgast i a la corrosió
El revestiment del cos de la porta i la vàlvula es pot fer d’acer inoxidable, ceràmica o recobriment especial per ampliar la vida útil.
Resposta ràpida
La unitat pneumàtica canvia ràpidament (normalment es completa en pocs segons), que és adequat per a operacions freqüents o escenaris de tall d’emergència.
Fàcil manteniment
El disseny modular permet substituir la porta en línia per reduir el temps d’inactivitat.
Principi de treball
Procés d’obertura: L’aire comprimit entra al cilindre de l’actuador pneumàtic, empenyent el pistó per moure’s, conduint la tija i la porta de la vàlvula per pujar i s’obre la vàlvula.
Procés de tancament: l’actuador pneumàtic s’enfonsa en sentit invers (o es restableix la molla) i la porta es mou cap avall per tallar el medi. El disseny de la fulla pot raspar el residu del seient de la vàlvula per mantenir la superfície de segellat neta.
Funció d’ajust: controlant la pressió de la font d’aire a través del posicionador, es pot ajustar l’obertura de la porta i es pot controlar amb precisió el cabal (cal el suport de la vàlvula).
Composició bàsica
Cos de vàlvula
Normalment adoptar l'estructura de fosa o soldadura, el material pot ser ferro colat, acer de carboni, acer inoxidable, etc., per satisfer les necessitats de diferents suports. El canal de flux està dissenyat com a tipus recte per reduir la resistència al flux del medi i evitar el bloqueig.
Porta
Disseny similar a la fulla amb vores afilades per tallar-los a través de medis viscosos (com el fang, la polpa) o les partícules sòlides per evitar el bloqueig. El material és resistent al desgast i es pot endurir la superfície (com ara la superfície amb aliatge dur)
Estructura segellada
Segell del seient: utilitzeu l’anell de segellat elàstic (com el cautxú, el politetrafluoroetilè) o el segell metàl·lic per assegurar -se bé quan es tanqui. Segell bidireccional: alguns dissenys admeten el medi per fluir en qualsevol direcció i es poden segellar.
Actuadors pneumàtics
Actuació única (restabliment de la molla): obert/tancat quan es ventila, es restableixi la molla quan es talli l’aire, adequat per als requisits de posició segurs. Doble actuació: control bidireccional de la ventilació, la font d'aire és necessària per conduir l'interruptor, sense cap funció de restabliment automàtic.
Tija de vàlvula
La tija de la vàlvula està dissenyada per estar aixecant, connectada a la porta i impulsada per un actuador pneumàtic per fer un moviment lineal. S'utilitza un segell d'embalatge (com l'embalatge de grafit) per evitar que el medi es filtri.
Paràmetres tècnics
La pressió de treball sol ser 0. 6mpa ~ 2.5mpa
Temperatura aplicable Condicions de treball normals: -29 C ~ +180 C
Tipus de suports aplicables a Slurries que contenen partícules i fibres en suspensió
El nivell de fuites de rendiment de segellat compleix els estàndards de la indústria
Formulari de connexió Tipus d'observació, connexió de brides
Avantatges
Els avantatges de les vàlvules de descàrrega de brides pneumàtiques inclouen principalment una alta fiabilitat, una bona ajustabilitat, una estructura compacta i de llum, una resposta ràpida i un baix consum d’energia.
Fiabilitat de la fiabilitat: les vàlvules de descàrrega de brides pneumàtiques utilitzen actuadors pneumàtics per operar les vàlvules. En comparació amb els mètodes de funcionament manual tradicionals, tenen una fiabilitat i estabilitat més elevades i poden funcionar de manera estable en diverses condicions laborals dures.
Ajustabilitat.: Els actuadors pneumàtics poden respondre ràpidament als senyals i ajustar la velocitat d’obertura i tancament de les vàlvules, aconseguint així un control precís del medi fluid per complir els requisits de procés diferents.
Compacte i estructura de llum: Les vàlvules de descàrrega de brides pneumàtiques, com les vàlvules de papallona de brida pneumàtica, estan fetes de materials lleugers, amb estructura compacta i mida petita, que és fàcil d’instal·lar i mantenir, i redueix la càrrega del sistema.
RESPOSTA FASTA: Les vàlvules de descàrrega de brides pneumàtiques tenen les característiques de la resposta ràpida, cosa que pot realitzar ràpidament l’estat d’obertura o tancament de la vàlvula, molt beneficiós per als escenaris d’aplicació que requereixen un funcionament d’alta freqüència i millora l’eficiència i la velocitat de resposta del sistema.
LOW ENERGIA CONSEGUIR-En comparació amb les vàlvules elèctriques o hidràuliques, les vàlvules de doble material de brida pneumàtica tenen un menor consum d’energia i són més estalviadores d’energia i respectuosos amb el medi ambient.
A més, la vàlvula de descàrrega de brides pneumàtiques també té un bon rendiment de segellat, que pot evitar eficaçment les fuites mitjanes i assegurar el funcionament segur del sistema. Al mateix temps, els seus materials i estàndards de fabricació també compleixen els requisits nacionals i estrangers rellevants i la qualitat global.
