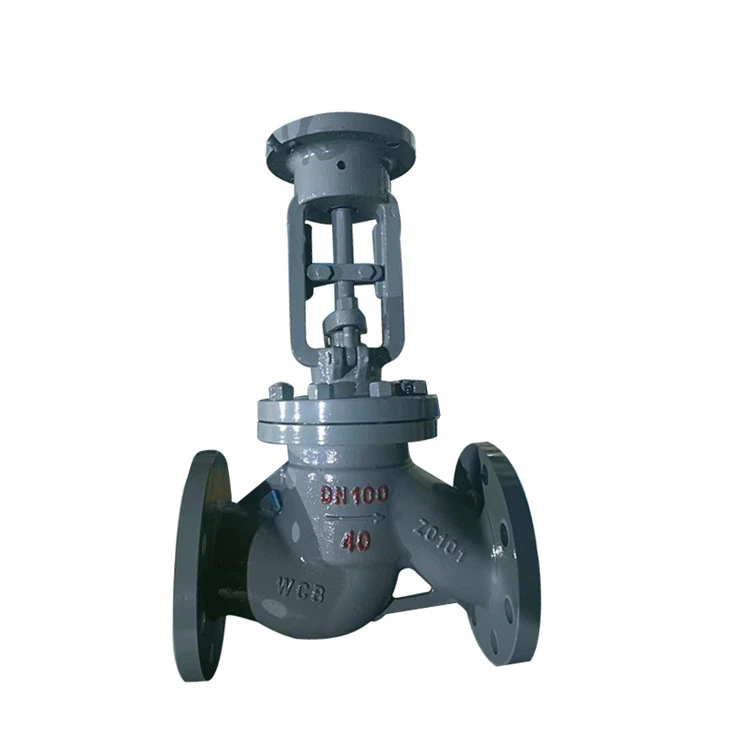

vàlvula de globus manual
Principi de la vàlvula de globus
En poques paraules, el principi de la vàlvula de globus és utilitzar el parell de la tija de la vàlvula per exercir pressió cap avall a la superfície de segellat i confiar en la pressió de la tija de la vàlvula per fer que la superfície de segellat del disc de la vàlvula i la superfície de segellat del seient de la vàlvula s'ajustin molt bé per evitar entrada del medi o per ajustar el cabal del medi. La part d'obertura i tancament de la vàlvula de globus és un disc de vàlvula cilíndrica, la superfície de segellat és plana o cònica i el disc de la vàlvula es mou linealment al llarg de la línia central del fluid. Els modes de moviment de la tija de la vàlvula inclouen el tipus de vareta d'elevació (la tija de la vàlvula puja i baixa, el volant no puja i baixa), i el tipus de vareta d'elevació i rotació (el volant i la tija de la vàlvula giren i s'eleven junts, i el la femella està col·locada al cos de la vàlvula). La vàlvula de globus és una vàlvula de segellat forçada, de manera que quan la vàlvula està tancada, s'ha d'aplicar pressió al disc de la vàlvula per forçar que la superfície de segellat no es filtra.
El principi de funcionament de la vàlvula de globus
Suposem que hi ha una canonada amb tapa. L'aigua entra des de la part inferior de la canonada i surt cap a la boca de la canonada. La tapa del tub de sortida és equivalent a l'element de tancament de la vàlvula de tancament. Si aixequeu la coberta de la canonada cap amunt amb la mà, l'aigua sortirà. Cobrir la canonada aturarà el flux d'aigua, que és equivalent al principi de funcionament d'una vàlvula de globus.
La vàlvula de globus fa girar el volant per pujar i baixar la tija de la vàlvula, fent que el disc de la vàlvula es mogui linealment paral·lel a la direcció del flux del medi per aconseguir el propòsit d'obrir i tancar. El volant gira en el sentit de les agulles del rellotge i el medi de treball entra pel canal per sota del disc de la vàlvula. En aquest moment, la força de segellat aplicada ha de ser igual o superior a la suma de la pressió específica necessària generada a la superfície de segellat i la força ascendent del medi.
Quan s'obre la vàlvula de globus, quan l'alçada d'obertura del disc de la vàlvula és del 25% al 30% del diàmetre nominal, el cabal ha assolit el màxim, indicant que la vàlvula ha arribat a la posició totalment oberta. Per tant, la posició totalment oberta de la vàlvula de globus s'ha de determinar per la carrera del disc de la vàlvula.
Nota:
1. La vàlvula de tancament només permet que el medi flueixi en una direcció, i hi ha una direccionalitat durant la instal·lació.
2. La funció de la vàlvula de globus és 0 o 1, oberta o tancada. En altres paraules, la vàlvula de tancament només és adequada per a obrir i tancar completament, i no es recomana l'ajust ni l'acceleració.
Principi estructural
Els centres de l'entrada i la sortida de la vàlvula de globus estan situats en la mateixa línia recta i el fluid flueix com una esfera en forma de S, per la qual cosa també s'anomena vàlvula de globus esfèrica.
Quan el seient de la tija de la vàlvula es mou cap avall cap a la superfície de segellat inferior i la pressiona, el medi deixa de fluir; quan la tija de la vàlvula puja, el medi passa pel canal de flux des de baix cap al canal de flux superior.
En general, hi ha requisits direccionals quan s'instal·len vàlvules de globus. La direcció del flux del medi a la canonada flueix generalment de baix a dalt a través del port del seient de la vàlvula, que és el que sovint anomenem "baix, alt". L'objectiu d'això és reduir la resistència dels fluids i estalviar esforç en obrir. I en estat tancat, la tija de la vàlvula i el clavegueram d'embalatge no estan en contacte amb el medi, assegurant-se que la tija de la vàlvula i el clavegueram d'embalatge no es danyin ni s'escapi.
Avantatges
Una vegada que la vàlvula de globus elèctrica està en estat obert, no hi ha contacte entre el seu seient de la vàlvula i la superfície de segellat del disc de la vàlvula, de manera que el desgast mecànic de la seva superfície de segellat és petit, perquè el seient de la vàlvula i el disc de la vàlvula de la majoria de les vàlvules de globus elèctriques són relativament fàcil de reparar. O quan es substitueix l'element de segellat, no cal treure tota la vàlvula de la canonada, cosa que és molt adequada per a ocasions en què la vàlvula i la canonada estan soldades juntes. L'avantatge més evident és que durant el procés d'obertura i tancament, com que la fricció entre el disc de la vàlvula i la superfície de segellat del cos de la vàlvula és més petita que la de la vàlvula de comporta, és resistent al desgast. L'alçada d'obertura és generalment només 1/4 del diàmetre del canal del seient de la vàlvula, de manera que és molt més petita que una vàlvula de comporta. En general, només hi ha una superfície de segellat al cos de la vàlvula i al disc de la vàlvula, de manera que el procés de fabricació és relativament bo i és fàcil de mantenir. La direcció del flux del medi canvia en passar per aquest tipus de vàlvules, de manera que la resistència al flux de la vàlvula de globus elèctrica és superior a la d'altres vàlvules.
