Vàlvula de comporta plana d'acer inoxidable
Visió general
La vàlvula de porta plana és una vàlvula lliscant la part de tancament de la qual és una porta paral·lela. L'element de tancament pot ser una porta simple o una porta doble amb un mecanisme d'extensió entremig. La força de pressió de la porta al seient de la vàlvula està controlada per la pressió mitjana que actua sobre la porta flotant o el seient de la vàlvula flotant. Si es tracta d'una vàlvula plana de doble porta, el mecanisme d'expansió de les dues portes pot complementar aquesta força de pressió.

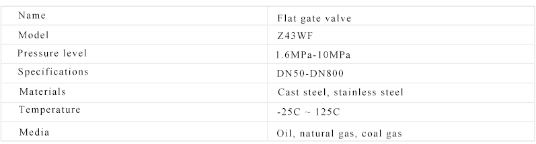

Especificacions
Característiques del producte
1. El seient de la vàlvula adopta un segell de junta tòrica i una estructura de seient de vàlvula flotant que aplica força de precàrrega, de manera que l'entrada i la sortida de la vàlvula de compuerta plana queden segellada en ambdues direccions; i el parell d'obertura i tancament d'aquesta estructura és només 1/2 del de les vàlvules ordinàries, cosa que facilita l'obertura i el tancament. tancar la vàlvula
2. Quan està completament obert, el canal és llis i recte, el coeficient de resistència al flux és extremadament petit i no hi ha pèrdua de pressió. La canonada es pot netejar a través de la bola de pèl.
3. Adopta una estructura d'embalatge amb capacitat d'autosegellat, que no requereix ajustaments freqüents. És extremadament lleuger per obrir i tancar, i el rendiment de segellat és fiable. La caixa de farciment està equipada amb una estructura d'injecció de greix de segellat auxiliar, i el rendiment de segellat és absolutament fiable, aconseguint realment una fuga zero; resoldre el problema universal. El desavantatge més comú de l'embalatge de la vàlvula és la fuita
4. Quan la vàlvula de compuerta plana està tancada, pot eliminar automàticament l'alta pressió a la cavitat interior per garantir un ús segur.
5. Estructura totalment tancada, bon rendiment de protecció, adaptable a tots els requisits meteorològics
6. L'estructura de segellat del seient de la vàlvula ha de ser elàstica i preestrenada, amb els seients de segellat aigües amunt i aigües avall segellats al mateix temps. Sempre hi ha un segell cara a cara entre el seient de la vàlvula i el segell.
7. El seient de la vàlvula té una funció d'auto-neteja i no es renta directament pel flux d'aire durant el procés d'obertura o tancament de la vàlvula. El seient de la vàlvula ha de ser de material lubricat i no abrasiu.
8. La fallada de l'actuador de la vàlvula no afectarà altres parts de la vàlvula, i es poden realitzar treballs de reparació i substitució sense desmuntar la vàlvula.
9. Casquillo del jou: el casc del jou de bronze d'alumini està equipat amb un coixinet d'empenta d'agulles per minimitzar el parell de funcionament.
10. Tija: longitud del fil al suport; agulles i soldadures per punts; per a l'estabilitat.
11. Segell de pressió – Estructura senzilla, equipada amb anells de retenció segmentats i juntes d'acer suau platejats per facilitar el desmuntatge i aconseguir el millor segell del capó.
12. Anell de seient: l'anell de seient soldat és perpendicular al canal de flux i és fàcil de mantenir.
13. Actuador – Aquestes vàlvules poden estar equipades amb actuadors elèctrics, hidràulics o pneumàtics. Per sota de DN300, està equipat amb un volant manual estàndard, i per sobre de DN350, està equipat amb un mecanisme d'operació d'engranatges helicoïdals. 14. Jou - El jou completament muntat ha passat proves sísmiques i és fàcil de mantenir i instal·lar l'actuador.
15. Glàndula: glàndula de dues peces, autoajustable per evitar ser expulsat.
16. Seient posterior integral: superfície dura, vida útil més llarga.
17. Disc: el disc carregat per molla s'autoajusta, reduint els requisits de parell de l'actuador.
18. Parada integral: el dispositiu de parada integral del suport de fosa col·loca el disc de la vàlvula del suport muntat, fent que el seient de la vàlvula sigui més estable i fiable.
19. El cos de la vàlvula té dues estructures: fosa i soldadura.
20. El seient de la vàlvula adopta un segell de junta tòrica i una estructura de seient de vàlvula flotant que aplica força de precàrrega per fer que l'entrada i la sortida de la vàlvula segellin en ambdues direccions; i el parell d'obertura i tancament d'aquesta estructura és només 1/2 del de les vàlvules ordinàries, cosa que facilita l'obertura i el tancament. vàlvula.
21. Les vàlvules de segellat metall-metall tenen una estructura d'injecció de greix a l'exterior del cos de la vàlvula. El greix entra a la superfície de segellat de la vàlvula a través de l'injector de greix i el seient de la vàlvula, fent que la vàlvula aconsegueixi zero fuites.
22. El seient de la vàlvula està incrustat amb PTFE a la superfície de segellat, que té un doble segellat de PTFE a metall i metall a metall. La superfície de segellat de PTFE també pot eliminar la brutícia de la placa de la porta.
23. La placa de la porta i el seient de la vàlvula estan tractats amb tecnologia especial, soldats amb polvorització amb carbur i PTFE resistent al desgast per aconseguir un doble segellat. També es pot omplir de greix per ajudar al segellat per a una doble protecció, fent que el segellat sigui més fiable i la vida útil més llarga.
24. La placa de la porta de la vàlvula amb un forat de desviació sempre coincideix amb la superfície de segellat tant si està totalment oberta com si està totalment tancada. La superfície de segellat està protegida de l'erosió directa pel medi, allargant així la vida útil.
25. Quan la vàlvula està completament oberta, el canal és llis i recte, el coeficient de resistència al flux és extremadament petit, no hi ha pèrdua de pressió i la canonada es pot netejar a través de la bola de pèl.
26. Aquesta vàlvula adopta una estructura d'embalatge amb capacitat d'auto-segellat, que no requereix ajustaments freqüents. És extremadament lleuger per obrir i tancar, i el rendiment de segellat és fiable. La caixa de farciment està equipada amb una estructura d'injecció de greix de segellat auxiliar, i el rendiment de segellat és absolutament fiable, aconseguint realment una fuga zero; Solució Això elimina el problema que l'embalatge general de la vàlvula és més propens a les fuites.
27. Quan la vàlvula està tancada, pot eliminar automàticament l'alta pressió a la cavitat interior per garantir un ús segur.
28. Estructura totalment tancada, bon rendiment de protecció, adaptable a tots els requisits meteorològics.
29. La vàlvula està equipada amb una barra indicadora o finestra d'observació per indicar l'obertura i el tancament de la vàlvula. Diàmetre nominal: DN25~1000mm
Avantatges del producte
Les vàlvules de compuerta plana es poden dividir en vàlvules de compuerta plana manual, vàlvules de compuerta plana pneumàtica i vàlvules de compuerta plana elèctrica segons el mode de conducció. Segons el propòsit i l'ocasió d'ús, es pot dividir en vàlvules de compuerta plana amb forats de desviació, vàlvules de compuerta plana sense forats de desviació, vàlvules de compuerta plana de camp petrolier, vàlvules de compuerta plana de canonada i vàlvules de compuerta plana de gas, etc. Quan la pressió mitjana és baixa, la força de segellat de la superfície de segellat metàl·lica no és suficient per aconseguir un segellat satisfactori. Per contra, quan la pressió mitjana és alta, si la superfície de segellat no està lubricada pel sistema mitjà o mitjà extern, l'obertura i tancament freqüents poden provocar un desgast excessiu de la superfície de segellat. Un altre inconvenient és que la porta circular que es mou lateralment en el camí del flux circular només és més sensible al control del flux quan es troba al 50% de la posició tancada de la vàlvula. A més, la porta produirà una vibració severa en tallar el flux mitjà d'alta velocitat i alta densitat. Si el seient de la vàlvula es converteix en un port en forma de V i es guia estretament amb la porta, també es pot utilitzar com a vàlvula d'acceleració.
