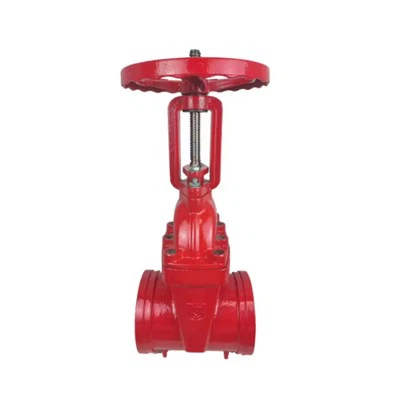

Vàlvula de comporta manual
Estructura
Una vàlvula de comporta és una vàlvula la part de tancament de la comporta es mou en direcció vertical al llarg de la línia central del pas. Generalment es compon d'un cos de vàlvula, un seient de vàlvula, una tija de vàlvula, una comporta, un capó de vàlvula i un anell de segellat. Es pot transformar en una varietat de vàlvules de comporta elèctrica i vàlvules de comporta pneumàtica equipant el dispositiu de transmissió i la vàlvula de comporta. Només es pot utilitzar per a l'obertura total i el tancament total de la canonada, i no es pot utilitzar per a l'ajustament i l'acceleració.
Principi de funcionament
La comporta de la vàlvula de comporta es mou linealment amb la tija de la vàlvula. Normalment hi ha un fil trapezoïdal a la tija d'elevació. A través de la femella a la part superior de la vàlvula i la ranura de guia del cos de la vàlvula, el moviment giratori es converteix en moviment lineal, és a dir, el parell operatiu es converteix en empenta operativa.
Tancat
La superfície de segellat només es pot segellar amb la pressió mitjana, és a dir, la superfície de segellat de la porta es pressiona contra el seient de la vàlvula de l'altre costat per la pressió mitjana per garantir el segellat de la superfície de segellat. Això és autosellant. La majoria de les vàlvules de comporta utilitzen un segellat forçat, és a dir, quan la vàlvula està tancada, la porta es veu obligada a pressionar contra el seient de la vàlvula per força externa per garantir el segellat de la superfície de segellat.
Obert
Quan l'alçada d'elevació de la porta és igual a 1:1 vegades el diàmetre de la vàlvula, el pas del fluid està completament desbloquejat, però aquesta posició no es pot controlar durant el funcionament. En l'ús real, la part superior de la tija de la vàlvula s'utilitza com a marca, és a dir, la posició on no es pot obrir, com a posició totalment oberta. Per tenir en compte el fenomen de bloqueig causat pels canvis de temperatura, normalment s'obre a la posició superior i després s'inverteix 1/2-1 de volta com a posició de la vàlvula completament oberta. Per tant, la posició totalment oberta de la vàlvula ve determinada per la posició de la porta (és a dir, la carrera).
Principi de la vàlvula de compuerta
Com el seu nom indica, les vàlvules de comporta elèctrica utilitzen actuadors elèctrics per controlar les vàlvules de comporta. Es divideixen principalment en parts superiors i inferiors. La part superior és l'actuador elèctric i la part inferior és la vàlvula de comporta. L'actuador i la vàlvula de compuerta estan connectats i l'actuador elèctric controla que la vàlvula de compuerta s'obri i es tanqui per aconseguir l'encesa i apagada del medi de la canonada. Les vàlvules de comporta generalment són adequades per a ocasions on-off i normalment són vàlvules obertes i tancades. Si les condicions de treball requereixen un ajust, generalment s'utilitzen vàlvules de control elèctriques, vàlvules de bola elèctriques, vàlvules de papallona elèctriques, vàlvules de globus elèctriques, etc.
Mètodes de depuració
Després de connectar la vàlvula, connecteu els cables externs segons el diagrama de cablejat extern. Presteu especial atenció a si el senyal d'entrada és un senyal de corrent o un senyal de tensió. No es poden barrejar. Els senyals positius i negatius no es poden connectar incorrectament. Els usuaris poden comprovar i depurar un per un segons els mètodes següents. Ajustar el límit mecànic de l'actuador elèctric: l'ajust del límit mecànic és fer que l'actuador funcioni només dins del rang de límit superior i inferior mecànic per evitar que l'actuador sobrelimiti i causi perill o danyi la vàlvula. Com es mostra a la figura, es proporcionen la palanca i els límits superior i inferior respectivament. En l'estat de posició zero, el límit inferior ha d'estar a prop o a prop de la palanca des de la part inferior per evitar que l'actuador s'excés de limitació. Si la desviació és gran, es pot afluixar la femella de subjecció i el bloc de parada es pot moure a la posició corresponent i es pot estrènyer la femella corresponent; en l'estat de posició completa, el límit superior ha d'estar a prop o a prop de la palanca des de la part superior per evitar que l'actuador s'excés de limitació. Si la desviació és gran, la femella de subjecció es pot afluixar i el bloc de parada es pot moure a la posició corresponent i la femella corresponent es pot estrènyer. Quan l'alimentació no està connectada, el procés de depuració pot utilitzar el volant per obrir manualment l'actuador a la posició zero i la posició completa de la vàlvula necessària i, a continuació, fer els ajustos corresponents. L'actuador també es pot ajustar a l'estat manual elèctric quan està encès, i l'actuador es pot obrir a la posició zero i la posició completa requerides amb les tecles amunt o avall de la pantalla. Si l'actuador no es mou quan es prem la tecla amunt o avall durant el procés d'inici, és a causa de la limitació de l'interruptor de límit.
Aplicacions
