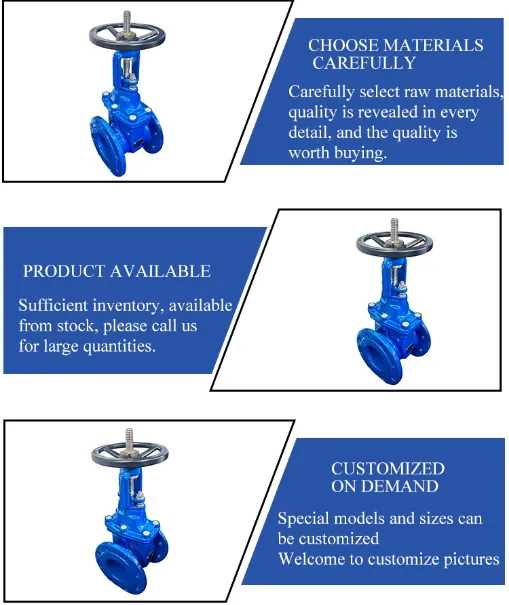

Vàlvula de comporta de ferro colat manual
Principi de funcionament
La placa de la porta de la vàlvula de la falca es pot convertir en un tot, anomenada placa de porta d'acer; també es pot convertir en una placa de porta que pot produir una lleugera deformació per millorar la seva artesania i compensar la desviació de l'angle de la superfície de segellat durant el processament. Aquest tipus de porta s'anomena porta resistent.
Les vàlvules de comporta de segellat suau es divideixen en dos tipus: vàlvules de compuerta de segell suau de tija oberta i vàlvules de comporta de segell suau de tija oculta. Normalment hi ha un fil trapezoïdal a la vareta d'elevació. A través de la femella al mig de la placa de la porta i la ranura de guia del cos de la vàlvula, el moviment de rotació es converteix en moviment lineal, és a dir, el parell operatiu es canvia en l'empenta de funcionament. Quan s'obre la vàlvula, quan l'alçada d'elevació de la placa de la porta és igual a 1:1 vegades el diàmetre de la vàlvula, el canal de fluid no està completament obstruït, però durant el funcionament, aquesta posició no es pot controlar. En l'ús real, la part superior de la tija de la vàlvula s'utilitza com a marca, és a dir, la posició que no s'obre, com a posició totalment oberta. Per tenir en compte el fenomen de bloqueig causat pels canvis de temperatura, la vàlvula normalment s'obre a la posició superior i després es retreu 1/2-1 de volta com a posició de la vàlvula completament oberta. Per tant, la posició totalment oberta de la vàlvula ve determinada per la posició de la porta (és a dir, la carrera). Aquest tipus de vàlvula generalment s'ha d'instal·lar horitzontalment a la canonada.
Aplicacions
Requeriments generals
1. Les especificacions i categories de les vàlvules de comporta de segellat suau han de complir els requisits dels documents de disseny de canonades.
2. El model de la vàlvula de segell suau s'ha d'indicar amb els requisits de nombre estàndard nacional. Si es tracta d'una norma empresarial, s'ha d'indicar la descripció rellevant del model.
3. La pressió de treball de la vàlvula de segellat suau ha de ser superior o igual a la pressió de treball de la canonada. Sense afectar el preu, la pressió de treball que pot suportar la vàlvula hauria de ser superior a la pressió de treball real de la canonada. Qualsevol costat de la vàlvula de compuerta de segellat suau hauria de poder suportar-lo quan estigui tancat. 1,1 vegades la pressió de treball de la vàlvula sense fuites; quan la vàlvula està oberta, el cos de la vàlvula hauria de ser capaç de suportar el doble de la pressió de treball de la vàlvula.
4. L'estàndard de fabricació de vàlvules de segell suau hauria d'indicar el número estàndard nacional en què es basa. Si es tracta d'una norma empresarial, el document empresarial s'ha d'adjuntar al contracte de compra.
Qualitat estàndard
1. El material del cos de la vàlvula ha de ser principalment de ferro colat, acer colat, acer inoxidable i 316L, i s'han d'indicar el grau i les dades reals de proves físiques i químiques del ferro colat.
2. El material de la tija de la vàlvula ha de ser d'acer inoxidable (2CR13). Les vàlvules de gran diàmetre també han de tenir tiges incrustades d'acer inoxidable.
3. El material de la femella és llautó d'alumini fos o bronze d'alumini fos, i la seva duresa i resistència són més grans que la tija de la vàlvula.
4. La duresa i la resistència del material del casquet de la tija de la vàlvula no han de ser superiors a les de la tija de la vàlvula i no han de causar corrosió electroquímica amb la tija de la vàlvula i el cos de la vàlvula quan s'immerges a l'aigua.
