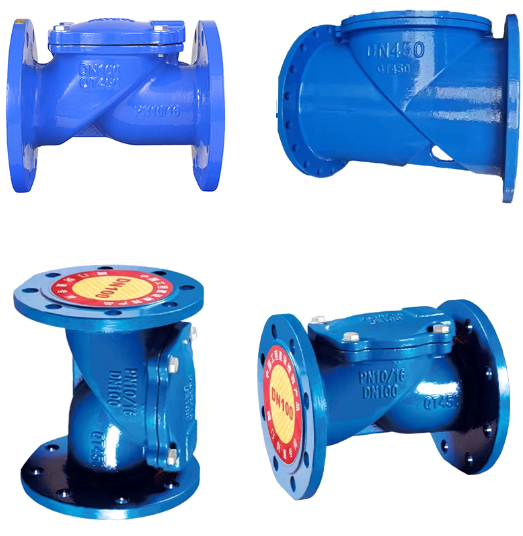

Disc de goma Vàlvula de retenció
Visió general
La vàlvula de retenció silenciosa es refereix a una vàlvula que es basa en el flux del propi mitjà per obrir i tancar automàticament el disc de la vàlvula per evitar el retorn del medi. També s'anomena vàlvula de retenció, vàlvula unidireccional, vàlvula de retenció silenciosa, vàlvula de flux invers i vàlvula de contrapressió. La vàlvula de retenció és una vàlvula automàtica la funció principal de la qual és evitar el retorn del medi, la rotació inversa de la bomba i el motor d'accionament i l'alliberament del medi del contenidor. Les vàlvules de retenció també es poden utilitzar a les línies que subministren sistemes auxiliars on la pressió pot augmentar per sobre de la pressió del sistema. Les vàlvules de retenció es poden dividir principalment en vàlvules de retenció oscil·lants (girant segons el centre de gravetat) i vàlvules de retenció d'elevació (es mouen al llarg de l'eix).
Estructura de principis
1. Durant l'ús d'aquesta vàlvula, el medi flueix segons la direcció.
2. Quan el medi flueix en la direcció especificada, el disc de la vàlvula s'obre per la força del medi; quan el medi torna a fluir, la superfície de segellat del disc de la vàlvula i el seient de la vàlvula estan ben segellades a causa del pes propi del disc de la vàlvula i la força inversa del medi. Combinat i tancat per evitar el flux invers del medi.
3. Les superfícies de segellat del cos de la vàlvula i el disc de la vàlvula estan fetes d'acer inoxidable.
4. La longitud estructural compleix l'estàndard GB/T12221-2005 i la connexió de brida compleix amb l'estàndard GB/T17241.6-2008.
Especificacions
Característiques i usos
1. El disc de la vàlvula adopta un disseny de forma de "cap de bala" i el cos de la vàlvula adopta un disseny de forma de "tambor de cintura" per millorar la direcció del flux del medi i reduir el coeficient de resistència al flux.
2. La vàlvula adopta una estructura curta. Tot i que la pèrdua de cap és lleugerament més gran que la de la vàlvula de retenció silenciosa de l'ascensor, és de mida petita i de preu barat.
3. L'estructura és compacta i s'instal·la una màniga lubricant no metàl·lica entre l'eix de guia i el marc de guia. El disc de la vàlvula es pot aixecar i baixar de manera flexible sense bloquejar-lo.
4. L'anell de segellat de goma esquelet està directament incrustat al cos de la vàlvula, cosa que evita l'erosió directa de l'anell de segellat pel mitjà durant molt de temps, allarga significativament la vida útil i és fort i durador.
5. El disc de la vàlvula té una carrera curta d'obertura i tancament, que pot prevenir eficaçment el cop d'ariet.
6. És adequat per a sistemes de subministrament d'aigua i drenatge i xarxes de canonades d'edificis de gran alçada. Es pot instal·lar a la sortida de la bomba. Amb lleugers canvis estructurals, es pot utilitzar com a vàlvula de fons d'aspiració d'aigua, però no és adequada per a xarxes de canonades de clavegueram.
Precaucions
1. No deixeu que la vàlvula de retenció suporti pes al sistema de canonades. Les vàlvules de retenció grans s'han de recolzar de manera independent perquè no es vegin afectades per la pressió generada pel sistema de canonades.
2. Quan instal·leu, tingueu en compte que la direcció del flux mitjà ha de ser coherent amb la direcció de la fletxa marcada al cos de la vàlvula.
3. La vàlvula de retenció de solapa vertical de tipus elevador s'ha d'instal·lar a la canonada vertical. 4. La vàlvula de retenció de solapa horitzontal de tipus elevador s'ha d'instal·lar a les canonades horitzontals.
Normes de selecció de vàlvules de retenció
1. Per evitar el retorn del medi, s'han d'instal·lar vàlvules de retenció als equips, dispositius i canonades;
2. Les vàlvules de retenció són adequades generalment per a mitjans nets i no són adequades per a mitjans que contenen partícules sòlides i alta viscositat;
3. En general, les vàlvules de retenció d'elevació horitzontal s'han d'utilitzar en canonades horitzontals amb un diàmetre nominal de 50 mm;
4. La vàlvula de retenció d'elevació directa només es pot instal·lar en canonades horitzontals;
5. Per a la canonada d'entrada de la bomba d'aigua, s'ha d'utilitzar una vàlvula inferior. La vàlvula inferior generalment només s'instal·la a la canonada vertical a l'entrada de la bomba i el medi flueix de baix a dalt; 6. El tipus d'elevació té un millor segellat i una major resistència al fluid que el tipus swing. El tipus horitzontal s'ha d'instal·lar en canonades horitzontals, i el tipus vertical s'ha d'instal·lar en canonades verticals;
7. La posició d'instal·lació de la vàlvula de retenció giratòria no està restringida. Es pot instal·lar en canonades horitzontals, verticals o inclinades. Si s'instal·la en una canonada vertical, la direcció del flux mitjà ha de ser de baix a dalt;
8. La vàlvula de retenció de gir no s'ha de convertir en una vàlvula de petit diàmetre. Es pot convertir en una pressió de treball molt alta. La pressió nominal pot arribar als 42MPa i el diàmetre nominal també pot ser molt gran, fins a 2000 mm o més. Depenent dels materials de la carcassa i els segells, es pot aplicar a qualsevol mitjà de treball i a qualsevol rang de temperatura de treball. El medi és aigua, vapor, gas, medi corrosiu, oli, medicaments, etc. El rang de temperatura de treball del medi està entre -196--800 graus;
9. La vàlvula de retenció de gir és adequada per a baixa pressió i gran diàmetre, i la ubicació d'instal·lació és limitada;
10. La posició d'instal·lació de la vàlvula de retenció de papallona no està restringida i es pot instal·lar en canonades horitzontals, o en canonades verticals o inclinades;
Aplicacions
Conduccions d'aigua, canonades d'aigües residuals, canonades industrials, canonades agrícoles
