2000 - 1500 Vàlvula de bola de port complet WOG de 3 peces amb NPT, endoll o extrems de soldadura a tope amb disseny d'accionament de muntatge directe
Descripció
La sèrie és una vàlvula de bola de port complet de tres peces amb NPT, endoll o extrems de soldadura a tope i coixinet d'accionament de muntatge directe compatible amb ISO 5211. L'E20 té una classificació de 2000 WOG en mides que van des de ¼" a 1" i fins a 1500 WOG en mides que van des de 1-¼" a 2". Els cossos de vàlvules estan fets de CF8M o WCB amb guarnicions 316SS i una varietat de materials de seient per triar.
Característiques
• Interval de mides: ¼" - 2"
• CF8M i WCB Bodies/316SS Trim
• Fire Safe to API 607 5a edició
• Coixinet de muntatge ISO 5211 integrat per a una automatització fàcil
• Material del seient TFM 4215 (opció de carboni TFM 1600 + 15%)
• Dispositius antiestàtics per a Bola-Tija-Cos
• Tija a prova d'explosió
• Forat d'equilibri de pressió a la ranura de boles
• Disseny TA-Luft/Embalatge de tija carregat en directe aprovat
• Bola de control opcional d'osca en V de 30 i 60 graus
Normes
• Disseny: ASME B16.34, MSS SP-110, API608
• 2000 WOG per ¼" - 1"
• 1500 WOG per 1-¼" - 2"
• Seguretat contra incendis: API 607, ISO 10497
• Gruix de paret: ASME B16.34 Classe 800
• Rosca de canonada: ASME B1.20.1
• Soldadura a tope: ASME B16.25 (Ø B2 Sch 80)
• Socket Weld ASME B16.11
• Inspecció i proves: API 598
Materials de construcció
Dimensions
2000 - 1500 Vàlvula de bola NPT WOG de 2 peces, port complet amb disseny d'accionament de muntatge directe
Descripció
La sèrie és una vàlvula de bola de port complet de dues peces amb extrems NPT i coixinet d'accionament de muntatge directe compatible amb ISO 5211. L'E30 té una classificació de 2000 WOG en mides que van des de ¼" a 1" i 1500 WOG en mides que van des de 1-¼" fins a 2". Els cossos de vàlvules estan fets de CF8M o WCB amb guarnicions 316SS i seients TFM 4215.
Característiques
• Interval de mides: ¼" - 2"
• CF8M i WCB Bodies/316SS Trim
• Disseny de seguretat contra incendis aprovat
• Coixinet de muntatge ISO 5211 integrat per a una automatització fàcil
• Seients TFM 4215
• Dispositius antiestàtics per a bola-tija-cos
• Tija a prova d'explosió
• Forat d'equilibri de pressió a la ranura de boles
• Disseny TA-Luft/Embalatge de tija carregat en directe aprovat
Normes
• Disseny: ASME B16.34, MSS SP-110
• 2000 WOG per ¼" - 1"
• 1500 WOG per 1¼" - 2"
• Rosca de canonada: ASME B1.20.1
• Inspecció i proves: API 598
Materials de construcció
Dimensions

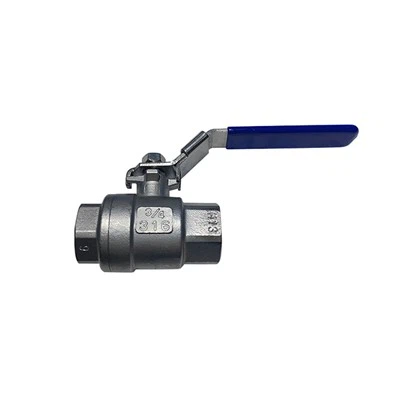

1000 WOG 2 peces, vàlvula de bola NPT de port complet
Descripció
La sèrie és una vàlvula de bola de port complet de dues peces amb extrems NPT. L'E52 té una capacitat de 1000 WOG i està disponible en mides que van des de ¼ "a 2". Els cossos de vàlvules estan fets de CF8M o WCB amb guarnicions de 316SS i seients de PTFE.
Característiques
Interval de mides: ¼" - 2"
• CF8M i WCB Bodies/316SS Trim
• Tija a prova d'explosió
• Forat d'equilibri de pressió a la ranura de boles
Normes
• Disseny: ASME B16.34,
• Rosca de canonada: ASME B1.20.1
• Inspecció i proves: API 598
Materials de construcció
Dimensions
1000 WOG 1 peça, vàlvula de bola NPT de port reduït
Descripció
La sèrie és una vàlvula de bola de doble port reduït d'una sola peça amb extrems NPT. L'E55 té una capacitat de 1000 WOG i està disponible en mides que van des de ¼ "a 2". Els cossos de les vàlvules estan fets d'acer al carboni o 316SS amb guarnicions de 316SS i seients de PTFE.
Característiques
• Interval de mides: ¼" - 2"
• Cossos d'acer al carboni i 316SS/Trim 316SS
• Tija a prova d'explosió
• Forat d'equilibri de pressió a la ranura de boles
• El dispositiu de bloqueig està disponible a petició
Normes
• Disseny: ASME B16.34, MSS SP-110
• Rosca de canonada: ASME B1.20.1
• Inspecció i proves: MSS SP-110
Materials de construcció
Dimensions
