Vàlvula de compuerta
Visió general
Entre diversos tipus de vàlvules, les vàlvules de comporta són les més utilitzades. La vàlvula de compuerta es refereix a una vàlvula el membre de tancament de la qual (placa de compuerta) es mou al llarg de la direcció vertical de l'eix del canal. S'utilitza principalment per tallar el medi a la canonada, és a dir, s'utilitza totalment obert o completament tancat. En general, les vàlvules de comporta no es poden utilitzar per regular el cabal. Es pot aplicar a baixa temperatura i baixa pressió, així com a alta temperatura i alta pressió, i es pot utilitzar per a diversos mitjans segons els diferents materials de la vàlvula. Tanmateix, les vàlvules intermèdies no s'utilitzen generalment en canonades que transporten mitjans com ara fang. La vàlvula de comporta té els següents avantatges:
① Petita resistència al fluid.
② El parell necessari per obrir i tancar és petit.
③ Es pot utilitzar en canonades de xarxa d'anell on el medi flueix en ambdues direccions, la qual cosa significa que la direcció del flux del medi no està restringida. ④ Quan està completament oberta, la superfície de segellat està menys erosionada pel medi de treball que la vàlvula de tancament.
⑤L'estructura del cos és relativament simple i el procés de fabricació és bo.
⑥La longitud de l'estructura és relativament curta. Com que les vàlvules de comporta tenen molts avantatges, s'utilitzen en una àmplia gamma d'aplicacions. En general, les vàlvules de comporta s'utilitzen com a dispositius per tallar el medi en canonades amb un diàmetre superior o igual a DN50. Fins i tot en algunes canonades de petit diàmetre (com ara DN15 ~ DN40), encara es conserven algunes vàlvules de comporta. Les vàlvules de comporta també tenen alguns inconvenients, principalment:
①La mida general i l'alçada d'obertura són grans i l'espai d'instal·lació necessari també és gran.
② Durant el procés d'obertura i tancament, hi ha una fricció relativa entre les superfícies de segellat, donant lloc a un major desgast i fins i tot rascades a altes temperatures.
③ En general, les vàlvules de comporta tenen dos parells de segellat, cosa que afegeix algunes dificultats al processament, la mòlta i el manteniment.
④El temps d'obertura i tancament és llarg. Les vàlvules de comporta tenen diversos tipus estructurals. La principal diferència és el tipus estructural dels elements de segellat utilitzats. Segons l'estructura de l'element de segellat, les vàlvules de comporta sovint es divideixen en diversos tipus diferents, i les formes més comunes són les vàlvules de comporta paral·leles i les vàlvules de falca; d'acord amb l'estructura de la tija de la vàlvula, també es pot dividir en vàlvula de compuerta de tija d'elevació (tija ascendent) i tija giratòria (tija no ascendent).
Composició del producte
Durant molt de temps, les vàlvules de comporta general utilitzades al mercat solen tenir fuites i propenses a l'oxidació. La nostra empresa introdueix tecnologia estrangera per produir vàlvules de comporta de segellat suau. Supera les deficiències de les vàlvules de comporta normals, com ara un segellat deficient, la fatiga elàstica i l'oxidació fàcil. La vàlvula de comporta de segell suau és un producte de substitució de la vàlvula de comporta tradicional. Utilitza la placa de la porta elàstica per compensar una lleugera deformació per aconseguir un bon efecte de segellat. La vàlvula té avantatges importants, com ara la commutació de llum, un segellat fiable, una bona memòria elàstica i una llarga vida útil. Es pot utilitzar àmpliament S'utilitza com a dispositiu de regulació i interceptació d'abocament en canonades de fluids com ara aigua de l'aixeta, aigües residuals, construcció, aliments, electricitat, medicina, metal·lúrgia, tèxtils i sistemes energètics.
Vàlvula de comporta de tancament de seient elàstic de bloqueig
Vàlvula de comporta de segell elàstic especial per a la protecció contra incendis
Vàlvula de comporta de segell elàstic de vareta telescòpica
Forma del connector
Formes d'extrem de connexió: brida de cara elevada, brida de pla complet, brida de connexió d'anell, connexió d'extrem de soldadura a tope, connexió roscada, connexió de soldadura de presa i connexió combinada, etc., i també es pot personalitzar segons els requisits del client. Els extrems de soldadura es fabriquen d'acord amb ASME B16.25 i requereixen que l'usuari proporcioni el gruix de la paret de la canonada.
Tipus de junta de brida mitjana per al capó de la vàlvula cargolat

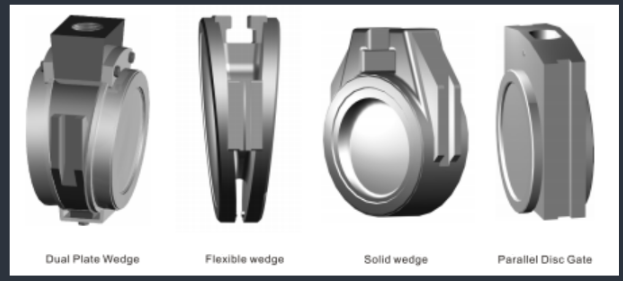

Tipus de porta
Capó de la vàlvula autosellant
Estructura d'embalatge estàndard
La vàlvula està dissenyada, fabricada i provada per aconseguir una fuita baixa de 50PPMVOC com a estàndard. Aquest article s'aplica a totes les vàlvules de compuerta d'acer fos i acer forjat, excepte els requisits especials de l'usuari. Augmentant la tolerància del diàmetre de la tija de la vàlvula i controlant estrictament la rectitud de la tija de la vàlvula i la suavitat de la superfície de l'embalatge, assegurem una fuita baixa a llarg termini de la tija de la vàlvula.
Estructura d'embalatge de càrrega dinàmica
Forma d'embalatge de tija de vàlvula amb compressió de molla de papallona. Aquesta forma s'utilitza principalment en llocs on la vàlvula sovint requereix un canvi o amb canvis de temperatura i pressió més alts per reduir els ajustos freqüents a la glàndula d'embalatge per compensar el consum de l'embalatge. Glàndula d'embalatge de càrrega dinàmica El disseny proporciona una compressió contínua de l'embalatge per garantir un bon rendiment de segellat en entorns operatius a llarg termini i canviants. Es poden proporcionar diferents tipus i materials de farciment segons els requisits del client.
Anell separador
La combinació d'embalatge a la part superior i inferior de l'anell separador pot comprimir efectivament l'embalatge. Quan el líquid/gas no pot sortir, aquesta estructura s'utilitza per injectar greix per lubricar l'embalatge o recuperar les fuites a la zona de la tija de la vàlvula.
Segell d'aigua
La cambra de farciment està dissenyada com una estructura segellada a l'aigua i s'introdueix aigua amb una pressió de 0.6-1.6 MPa a la interfície. La fricció és petita i el segellat és bo. Pot aïllar el sistema de l'atmosfera i garantir una bona estanquitat.
