Vàlvula de control de màniga elèctrica ZDLM
No cal cap sistema de servo extern
L’estructura de l’endoll de la vàlvula equilibrada és estable
Permet una gran diferència de pressió
Sensibilitat de soroll baix i baixa temperatura
Visió de conjunt
La vàlvula de control de màniga elèctrica de la sèrie ZDLM rep el senyal de corrent continu de l'instrument regulador, canvia el flux del medi regulat i manté els paràmetres de procés controlats a un valor determinat. S'utilitza àmpliament en el control d'automatització de la producció en sectors industrials com la potència, la metal·lúrgia, la indústria química, el petroli, el tèxtil, la farmacèutica i la paperera. El diàmetre nominal d’aquesta sèrie de productes oscil·la entre 20 i 200mm, la pressió nominal és d’1,0, 1,6, 4.0 i 6,4MPa, l’interval de temperatura de funcionament és de {{17} 40C a 450C, i el senyal de recepció és de 0 ~ 10MA.DC o 4 ~ 20MA.DC. Entre ells, la vàlvula de control del seient single {{20 {20} és adequada per a ocasions amb petita diferència de pressió, viscositat mitjana o impureses de partícules lleus. La vàlvula de control de màniga elèctrica és adequada per a ocasions amb gran diferència de pressió. Segons el material de la part de segellat de la vàlvula, hi ha dos tipus de metall - metall i no - segells metàl·lics. Aquest últim pot arribar a la norma VI (fuga zero) quan es tanca la vàlvula. Segons els diferents envasos, es pot dividir en segells generals d’embalatge i segells de manxa. El primer s’utilitza en ocasions generals, mentre que el segon s’utilitza en ocasions importants on no es permet la fuga. Les característiques del flux són percentuals lineals o iguals. Equipat amb diferents actuadors, es pot dividir en dos tipus: tipus ordinari i tipus electrònic. Hi ha diverses varietats i mides disponibles.
Funcions
1. El cos de la vàlvula està dissenyat segons el principi de la mecànica de fluids amb un canal de flux de resistència baixa - amb secció de creu igual - i el coeficient de flux nominal augmenta un 30%.
2. El rang regulable és gran, la relació ajustable inherent és de 50 i les característiques de flux són lineals i percentuals iguals.
3. El tap de la vàlvula de la vàlvula de màniga elèctrica està equipada amb forats d’equiparació de pressió superior i inferior, la força desequilibrada és petita, l’estabilitat de la vàlvula és bona, la màniga és altament intercanviable i la diferència de pressió és gran.
4. El tall regulador - de desactivació adopta un nucli de vàlvula d'estructura de segellat suau, que arriba a la norma de fuites de nivell V - (fuga zero)
5. El servo amplificador adopta una profunda feedback negativa dinàmica per millorar la precisió automàtica de l’ajust
6. L’operador elèctric té diverses formes i es pot aplicar a 4 ~ 20mA. DC o 0 ~ 10MA.DC.
7. La vàlvula electrònica de control elèctric pot controlar directament l'obertura de la vàlvula pel senyal de corrent sense necessitat de ser un amplificador de servo.
8. La manxa - La vàlvula de control segellada forma un segell complet a la tija de la vàlvula mòbil per evitar fuites de líquids.

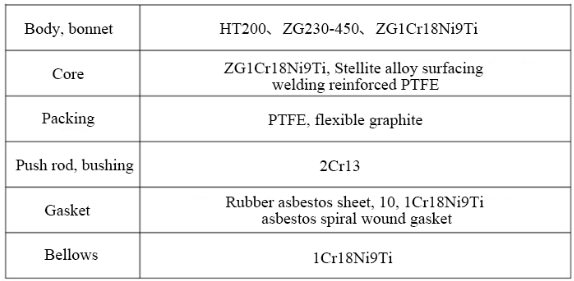

Material de parts

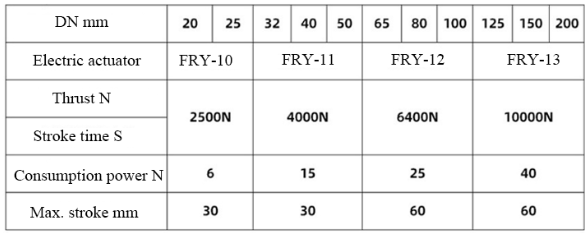

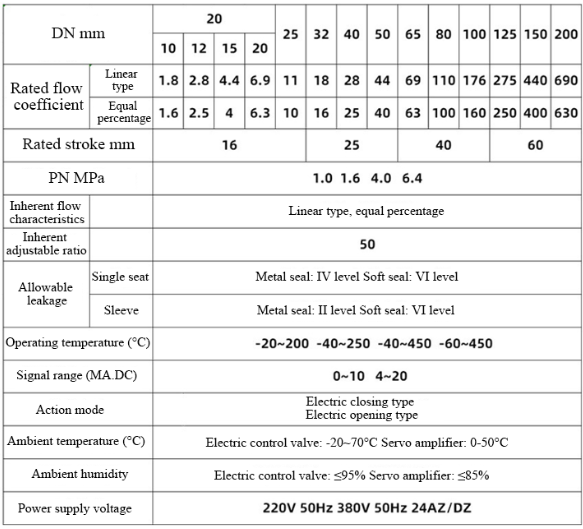

Paràmetres tècnics

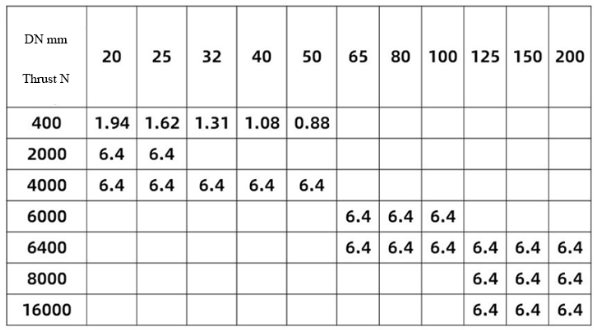

Diferència de pressió admissible
Falles i solucions
1. Sense acció, llum de potència apagada
Connecteu l'alimentació
2. El motor no s’inicia, la llum de potència està encesa i la llum del senyal d’entrada està encesa.
Comproveu la tensió per assegurar -vos que és normal. Configureu l’interruptor de selecció del senyal d’entrada a la posició correcta, baixeu la temperatura ambient, reduïu la freqüència i la sensibilitat d’ús o substituïu el condensador, substituïu el fil o connecteu el filferro i el connector corresponent.
3. Oscil·lació del motor, calor
Comproveu el senyal d’entrada per eliminar la interferència, ajusteu la sensibilitat, utilitzeu el potenciòmetre per reduir la sensibilitat i comproveu que sigui normal.
4. Sense senyal de retroalimentació de la posició de la vàlvula
Comproveu la línia de senyal de retroalimentació de la posició de la vàlvula
5. El senyal de retroalimentació de la posició de la vàlvula és massa gran o massa petit
Comproveu la instal·lació del potenciòmetre i ajusteu la posició zero i el potenciòmetre de desplaçament
Materials de components interns de la vàlvula
Mètodes principals per endurir el tractament
Els materials de components interns de la vàlvula d'ús comú són SUS304, SUS316, SUS316L, SUS410, SUS420, etc., i es processen en conseqüència segons diferents condicions de fluids. Per controlar els líquids de cavitació, els líquids que contenen partícules sòlides i altes- temperatura i situacions de pressió -, s’han d’endurir. Tractament per ampliar la vida útil de la vàlvula.
Tractament tèrmic
A.304/316 Tractament de solucions sòlides
Aquesta sèrie de materials és acer inoxidable austenític i s’utilitza principalment en condicions de treball on el medi és corrosiu o en situacions de temperatura -. Quan el medi és altament corrosiu, s’ha de dur a terme el tractament de solucions. L’objectiu del tractament de solucions és millorar la duresa i la resistència a la corrosió del material. Interval de temperatura -196 ~ 530 graus
B.410/420 Tractament de trepitja i tremp (apagat + temperament) El material d'aquesta sèrie és l'acer inoxidable martensític, que és un excel·lent material resistent a la cavitació -. S'ha d'abandonar i temperar -se quan s'utilitza a la temperatura alta - i altes situacions de diferència de pressió-. L’objectiu d’abandonar i temperar el tractament és millorar molt la duresa del material i ampliar la seva vida útil en condicions laborals dures. Interval de temperatura -45 ~ 425 graus
C.17 - 4PH S'afegeixen diferents tipus i quantitats d'elements d'enfortiment a la composició química d'acer inoxidable i diferents tipus i quantitats de carburs, nitrurs, carburs i compostos intermetàlics es precipiten a través del procés d'enduriment de les precipitacions, que no només millora la força de l'acer, sinó que manté una duresa suficient. Un tipus d'acer inoxidable d'alta resistència, anomenat enduriment de precipitacions. Interval de temperatura -45 ~ 425 graus
Tractament d’enduriment superficial
El tractament amb calor superficial es divideix en dues categories: el tram de superfície i el tractament de la calor química superficial. a. Superfície de calefacció de la flama, apagar la superfície de calefacció elèctrica, trinxada de la superfície d'escalfament d'inducció, etc. b. Carburant, nitrident, carbonitridia, boronització de crom, infiltració de coure, etc.
Tractament de superfície
El revestiment d’estelite (components principals CO, CR, W) és un mètode de tractament d’enduriment d’ús comú amb una excel·lent resistència a la corrosió. Hi ha dos mètodes de superfície d’estèl·lit: la superfície completa i la superfície parcial. No hi ha cap regulació estàndard per al mètode específic de superfície. Normalment depèn de les diferents pressions i temperatures del fluid i de si el fluid conté partícules. Els tipus de soldadura de superfície són els següents:
