Actuador elèctric
Característiques de rendiment

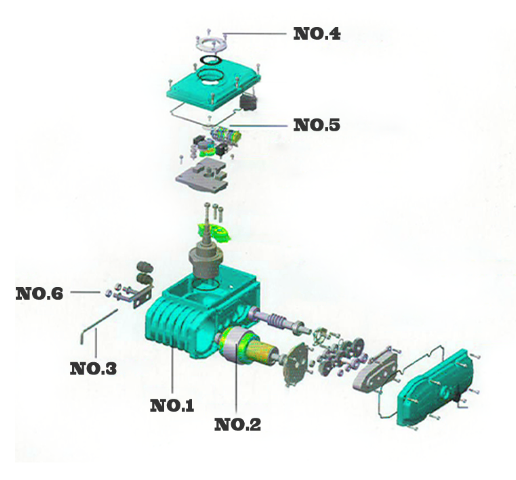

Carcassa: la carcassa està feta d'aliatge d'alumini dur, anoditzat i recobert de pols de polièster, amb una forta resistència a la corrosió. El nivell de protecció és IP67, NEMA4 i 6, i està disponible el tipus IP68.
Motor: motor de gàbia d'esquirol totalment tancat, mida petita, gran parell, petita força d'inèrcia, grau d'aïllament F, interruptor de protecció contra sobreescalfament integrat per evitar danys per sobreescalfament al motor.
Estructura del mànec: el disseny del mànec garanteix seguretat, fiabilitat, estalvi de mà d'obra i mida petita. Quan estigui apagat, estireu el mànec per a un funcionament manual. Quan no l'utilitzeu manualment, col·loqueu la clau anglesa al clip de la clau per facilitar-ne l'ús.
Indicador--L'indicador està muntat a l'eix central i permet observar la posició de la vàlvula. La lent adopta un disseny de mirall convex, que no acumula aigua i fa que l'observació sigui més còmoda.
Assecador: s'utilitza per controlar la temperatura, evitar la condensació d'humitat a l'interior de l'actuador a causa dels canvis de temperatura i el temps i mantenir secs els components elèctrics interns.
Segellat: un bon segellat, el nivell de protecció estàndard del producte és IP67 i el nivell de protecció IP68 és opcional.
Principi d'estructura de la vàlvula de papallona
La vàlvula de papallona (també coneguda com a vàlvula de solapa) és una vàlvula reguladora amb un disc o disc de vàlvula circular com a part de tancament. Es compon principalment d'un cos de vàlvula, una tija de vàlvula, una placa de papallona i un anell de segellat. El cos de la vàlvula és cilíndric, amb una longitud axial curta i una placa de papallona integrada. La placa de papallona de la vàlvula de papallona s'instal·la en la direcció del diàmetre de la canonada. Al canal cilíndric del cos de la vàlvula de papallona, la placa de papallona en forma de disc gira al voltant de l'eix i l'angle de rotació està entre 0 graus i 90 graus. Quan gira a 90 graus, la vàlvula està totalment oberta.
La vàlvula de papallona té una estructura senzilla, mida petita i pes lleuger, i es compon només d'unes poques parts. A més, només cal girar-lo 90 graus per obrir i tancar ràpidament, cosa que és fàcil d'operar. Al mateix temps, la vàlvula té bones característiques de control de fluids. Quan la vàlvula de papallona està en la posició totalment oberta, el gruix de la placa de papallona és l'única resistència quan el medi flueix pel cos de la vàlvula. Per tant, la caiguda de pressió generada per la vàlvula és molt petita, de manera que té bones característiques de control de cabal.
Les vàlvules de papallona tenen dos tipus de segellat: segell elàstic i segell metàl·lic. Per a vàlvules de segellat elàstic, l'anell de segellat es pot incrustar al cos de la vàlvula o connectar-se a la perifèria de la placa de papallona. Les vàlvules de papallona amb segells metàl·lics generalment tenen una vida útil més llarga que les vàlvules de papallona segellades elàsticament, però és difícil aconseguir un segellat complet. Les vàlvules de papallona segellades amb metall es poden adaptar a temperatures de funcionament més altes, mentre que les vàlvules de papallona segellades amb elàstic tenen l'inconvenient de ser limitades per la temperatura. ,
Si cal utilitzar una vàlvula de papallona com a control de cabal, el més important és seleccionar la mida i el tipus de vàlvula correctes. El principi estructural de la vàlvula de papallona és especialment adequat per fer vàlvules de gran diàmetre. Les vàlvules de papallona no només s'utilitzen àmpliament en indústries generals com ara el petroli, el gas, la indústria química i el tractament d'aigua, sinó que també s'utilitzen en el sistema d'aigua de refrigeració de les centrals tèrmiques. ,
Les vàlvules de papallona que s'utilitzen habitualment inclouen les vàlvules de papallona d'hòstia i les vàlvules de papallona de brida. Les vàlvules de papallona tipus hòstia utilitzen tacs per connectar la vàlvula entre dues brides de canonada. Les vàlvules de papallona de tipus brida tenen brides a la vàlvula i s'utilitzen perns per connectar les brides als dos extrems de la vàlvula a les brides de la canonada.
Diagrama d'estructura
La part d'obertura i tancament de la vàlvula de papallona és una placa de papallona en forma de disc que gira al voltant del seu propi eix al cos de la vàlvula per aconseguir l'obertura i el tancament o l'ajust. El valor de totalment oberta a totalment tancada d'una vàlvula de papallona sol ser inferior a 900. La vàlvula de papallona i la vareta de papallona no tenen força d'autobloqueig. Per tal de col·locar la placa de papallona, s'ha d'instal·lar un reductor d'engranatge de cuc a la barra de la vàlvula. L'ús del reductor d'engranatges de cuc no només fa que el disc s'autobloqui, permetent que el disc s'aturi en qualsevol posició, sinó que també millora el rendiment operatiu de la vàlvula.
Les característiques de la vàlvula de papallona industrial són que pot suportar altes temperatures, té un alt rang de pressió aplicable, té un gran diàmetre nominal, el cos de la vàlvula està fet d'acer al carboni i l'anell de segellat de la placa de la vàlvula utilitza un anell metàl·lic. d'un anell de goma. Les grans vàlvules de papallona d'alta temperatura es fabriquen mitjançant la soldadura de plaques d'acer i s'utilitzen principalment en conductes de fum i canonades de gas per a mitjans d'alta temperatura.
Procediments estrictes de gestió, inspecció i proves de la qualitat
El principi d'ús i les instruccions d'instal·lació de la vàlvula de papallona
La relació entre l'obertura de la vàlvula de papallona i el cabal canvia bàsicament en una proporció lineal. Si s'utilitza per controlar el flux, les seves característiques de flux també estan estretament relacionades amb la resistència al flux de la canonada. Per exemple, si dues canonades estan equipades amb el mateix diàmetre i forma de la vàlvula, però el coeficient de pèrdua de la canonada és diferent, el cabal de la vàlvula serà molt diferent.
Si la vàlvula es troba en un estat de gran amplitud d'acceleració, la cavitació és propensa a produir-se a la part posterior de la placa de la vàlvula, cosa que pot danyar la vàlvula. Generalment s'utilitza fora de 15 graus. Quan la vàlvula de papallona es troba a l'obertura central, la forma d'obertura formada pel cos de la vàlvula i l'extrem frontal de la placa de la papallona es centra a l'eix de la vàlvula i els dos costats formen estats diferents. L'extrem frontal de la placa de papallona d'un costat es mou en la direcció del flux d'aigua i l'extrem frontal de la placa de papallona de l'altre costat es mou en la direcció del flux d'aigua. Per tant, un costat del cos de la vàlvula i la placa de la vàlvula formen una obertura en forma de broquet, i l'altre costat és similar a una obertura en forma d'accelerador. El cabal al costat del broquet és molt més ràpid que el del costat de l'accelerador, i es generarà pressió negativa sota la vàlvula del costat de l'accelerador, sovint es poden desenganxar els segells de goma.
El parell de funcionament d'una vàlvula de papallona té valors diferents a causa de les diferents obertures i direccions d'obertura i tancament de la vàlvula. Per a les vàlvules de papallona horitzontals, especialment les de gran diàmetre, no es pot ignorar el parell generat per la profunditat de l'aigua i la diferència de capçal entre l'eix de la vàlvula superior i inferior. A més, quan s'instal·la un colze al costat d'entrada de la vàlvula, es produirà un flux de polarització i augmentarà el parell. Quan la vàlvula es troba a l'obertura intermèdia, el mecanisme d'operació s'ha de bloquejar automàticament a causa de l'efecte del parell hidrodinàmic.
Aplicació de camp
