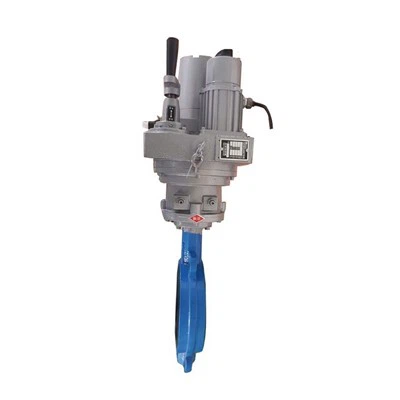

Vàlvula de papallona de segell suau de brida elèctrica
La vàlvula de papallona (també coneguda com a vàlvula flip) és una vàlvula reguladora amb un disc o disc de vàlvula circular com a part de tancament. Es compon principalment d'un cos de vàlvula, una tija de vàlvula, una placa de papallona i un anell de segellat. El cos de la vàlvula és cilíndric, amb una longitud axial curta i una placa de papallona integrada. La placa de papallona de la vàlvula de papallona s'instal·la en la direcció del diàmetre de la canonada. Al canal cilíndric del cos de la vàlvula de papallona, la placa de papallona en forma de disc gira al voltant de l'eix i l'angle de rotació està entre 0 graus i 90 graus. Quan gira a 90 graus, la vàlvula està totalment oberta.
Principals característiques
1. El disseny és nou i raonable, l'estructura és única, el pes és lleuger i es pot obrir i tancar ràpidament.
2. El parell operatiu és petit, l'operació és convenient, estalvia mà d'obra i destresa.
3. Es pot instal·lar a qualsevol lloc i és fàcil de mantenir.
4. Els segells es poden substituir i el rendiment del segellat és fiable i aconsegueix un segellat bidireccional i una fuita zero.
5. El material de segellat és resistent a l'envelliment, a la corrosió i té una llarga vida útil.
Estàndards de disseny i fabricació
Estàndards de disseny: GB/T12238-1989
Dimensions de connexió de brida: GB/T9113.1-2000; GB/T9115.1-2000; JB78
Longitud de l'estructura: GB/12221-1989
Prova de pressió: GB/T13927-1992; JB/T9092-1999
Les vàlvules de papallona de segell suau de brida són adequades per a canonades d'aire on el medi és aigua, petroli, etc., com ara metal·lúrgia, indústria química, energia elèctrica, enginyeria municipal i plantes d'aigua, i tenen el paper de tallar fluids i regular el cabal mitjà. .
Característiques:
1. Aquesta vàlvula de papallona té un disseny i una estructura nous, una mida global petita i un pes lleuger.
2. La placa de papallona adopta una doble excentricitat, s'obre i es tanca ràpidament, i el funcionament és lleuger i estalvia mà d'obra.
3. La placa de papallona adopta una doble excentricitat, de manera que no hi ha fricció lliscant entre la placa de papallona i l'anell de segellat.
La superfície de segellat és resistent al desgast i té una llarga vida útil. El segellat és fiable i fàcil d'ajustar.
Tipus de brida de vàlvula de papallona
La brida de la vàlvula de papallona s'anomena placa de brida o peces amb brida. És un producte que connecta vàlvules i canonades en canonades. Les brides especials de la vàlvula de papallona són les mateixes que les brides normals, però els forats interiors són diferents. La brida especial per a la vàlvula de papallona té un petit forat interior i una ranura addicional per a la inserció de canonades.
Les brides de la vàlvula de papallona poden ser individuals o combinades, com ara brides als dos extrems de la vàlvula per facilitar la instal·lació de cargols. La connexió brida a brida entre un extrem de la canonada i l'altre extrem, o la junta de connexió, es refereix a una connexió plegable en què les brides, les juntes i els cargols es connecten entre si com un conjunt d'estructures de segellat combinades. Les brides de canonades es refereixen a dispositius de canonades. La brida utilitzada per a la canonada central es refereix a la brida de la vàlvula. La brida té forats. Els cargols connecten fortament les dues brides i les brides estan segellades amb juntes.
[Material de la brida de la vàlvula de papallona]
NO. 20A,105,Q235A,12Cr1MoV,16MnR,15CrMo,18-8,321,304,304L,316,316L
[Forma de superfície de segellat]
Superfície plana (FF), superfície elevada (RF), superfície convexa (M), superfície còncava (F), superfície còncava i convexa (MF), superfície de la espiga (T), superfície de ranura (G), superfície de llengüeta i ranura (TG) ), superfície de connexió d'anell (RJ).
[Segons estàndards de la indústria petroquímica]
Brida roscada (PT), brida de soldadura a tope (WN), brida de soldadura plana (SO), brida de soldadura de sòcol (SW), brida solta (LJ), coberta de brida (no assenyalada).
[Segons estàndards de la indústria de la maquinària]
Brida integral, brida de soldadura a tope, brida de soldadura plana de placa, brida solta de placa d'anell de soldadura a tope, brida solta de placa d'anell de soldadura plana, brida solta de placa d'anell amb brida, coberta de brida.
Coneixement bàsic
La vàlvula de papallona de brida introdueix el concepte de disseny d'auto-segellat, en què la connexió entre el disc de la vàlvula i l'eix de la vàlvula adopta una estructura patentada de passador d'extracció. Les característiques principals d'aquesta vàlvula són un segellat fiable, un segellat bidireccional i una connexió estreta sense afluixar, cosa que fa que la vàlvula sigui duradora. Les seves característiques són les següents:
Segellat bidireccional Normalment, a causa de les seves raons estructurals, les vàlvules de papallona tradicionals no poden segellar bé sota la pressió de treball en sentit contrari (no afavoreix la direcció de segellat). Actualment, no hi ha disposicions obligatòries per al segellat bidireccional a les normes nacionals pertinents. Això és perquè:
1. Adopta el concepte de disseny d'autosegellat L'anell de segellat del disc de la vàlvula està directament incrustat al disc de la vàlvula amb goma en forma de ziga-zaga, sense necessitat d'anells de pressió o cargols. D'aquesta manera s'evita l'estrès desigual de l'anell de segellat causat pel segell tradicional de la placa de pressió del cargol, fent que els cargols caiguin i que l'anell de segellat es faci malbé prematurament. El problema. Sota l'acció de la pressió de treball en sentit contrari, l'anell de segellat genera una força d'autosegellat, que augmenta la pressió específica de segellat i pressiona fortament el seient de la vàlvula. Com més gran sigui la pressió de treball en sentit contrari, més gran serà la força d'autosegellat, fent així l'anell de segellat i el seient de la vàlvula La combinació és ajustada i aconsegueix un efecte de segellat bidireccional. ,
2. El disc de la vàlvula té una bona rigidesa i no es deforma fàcilment. El disc de la vàlvula de la vàlvula de papallona DN300 o superior té una estructura de flux de doble placa plana, que té una petita resistència al flux i una bona rigidesa. No és fàcil deformar-se sota pressió de treball inversa, de manera que l'anell de segellat no es desviarà del millor punt de segellat del seient de la vàlvula a mesura que el disc de la vàlvula es deforma. , assegurant així l'efecte de segellat de l'anell de segellat.
3. L'anell de segellat de goma té una llarga vida útil (1) A causa del concepte de disseny d'autosegellat, la petita interferència entre l'anell de goma i el seient de la vàlvula d'acer inoxidable només manté el segell inicial, de manera que la pressió específica necessària per al segellat augmenta a mesura que el augmenta la pressió del sistema. (2) A més, hi ha una ranura anomenada "respiració" perquè l'elasticitat de la goma cedi a la ranura en ziga-zaga, de manera que la goma tingui un cert espai d'expansió quan està sota pressió, de manera que la fatiga elàstica no es produirà en treballs a llarg termini, de manera que el segell La vida de l'anell s'allarga molt en comparació amb els tipus tradicionals.
