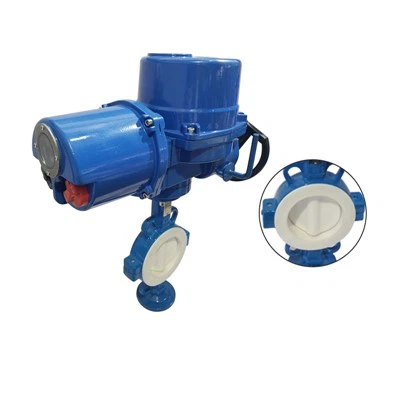

Vàlvula de papallona de segellat suau
La placa de papallona de la vàlvula de papallona de segell suau tipus hòstia s'instal·la en la direcció del diàmetre de la canonada. Al canal cilíndric del cos de la vàlvula de papallona, la placa de papallona en forma de disc gira al voltant de l'eix i l'angle de rotació està entre 0 graus i 90 graus. Quan gira a 90 graus, la vàlvula està totalment oberta.
En l'actualitat, les vàlvules de papallona de tancament suau, com a component utilitzat per realitzar el control d'encesa i flux dels sistemes de canonades, s'han utilitzat àmpliament en molts camps com ara el petroli, la indústria química, la metal·lúrgia, l'energia hidroelèctrica, etc. En la papallona coneguda tecnologia de vàlvules, la seva forma de segellat adopta majoritàriament una estructura de segellat, i el material de segellat és cautxú, politetrafluoroetilè, etc. A causa de la limitació de les característiques estructurals, no és adequat per a indústries com la resistència a alta temperatura, resistència a alta pressió, resistència a la corrosió, i resistència al desgast. Una vàlvula de papallona relativament avançada és una vàlvula de papallona de segell metàl·lic de tres excèntrics. El cos de la vàlvula i el seient de la vàlvula són components connectats, i la capa superficial de segellat del seient de la vàlvula està soldada amb materials d'aliatge resistents a la calor i a la corrosió. L'anell d'apilament suau de múltiples capes es fixa a la placa de la vàlvula. En comparació amb la vàlvula de papallona tradicional, aquesta vàlvula de papallona té els avantatges d'una resistència a alta temperatura, un funcionament fàcil, sense fricció en obrir i tancar, i el segell es compensa a mesura que el parell de torsió del mecanisme de transmissió augmenta en tancar, la qual cosa millora el rendiment de segellat de la vàlvula de papallona i allarga la seva vida útil.
Els problemes següents encara existeixen en l'ús de la vàlvula de papallona de tancament suau d'hòstia:
1. Atès que l'anell de segellat multicapa suau i dur apilat està fixat a la placa de la vàlvula, quan la placa de la vàlvula està normalment oberta, el mitjà forma un fregat positiu a la seva superfície de segellat. Després de fregar el cinturó de segellat suau de la capa intermedia de xapa metàl·lica, afecta directament el rendiment del segellat.
2. A causa de la limitació de les condicions estructurals, aquesta estructura no és adequada per a vàlvules amb un diàmetre inferior a DN200. El motiu és que l'estructura general de la placa de la vàlvula és massa gruixuda i la resistència al flux és gran.
3. A causa del principi de l'estructura de tres excèntrics, el segell entre la superfície de segellat de la placa de la vàlvula i el seient de la vàlvula es pressiona contra el seient de la vàlvula pel parell del dispositiu de transmissió. En estat de flux positiu, com més alta sigui la pressió mitjana, més ajustada serà l'extrusió del segell. Quan el medi del canal de flux torna, a mesura que augmenta la pressió mitjana, la pressió positiva de la unitat entre la placa de la vàlvula i el seient de la vàlvula és inferior a la pressió mitjana i el segell comença a filtrar-se.
Capa especial de pintura d'alta temperatura
La superfície de la pintura s'adhereix estretament per protegir el cos de la vàlvula de l'oxidació en diverses condicions de treball.
Parell lleuger, bon rendiment de segellat
Disseny posterior suau, parell lleuger, bon rendiment de segellat, integració estreta del cos de la vàlvula i el seient de la vàlvula, tipus de subjecció sense canvis, fàcil manteniment
Detalls del producte
Inspecció de qualitat del producte
1. Inspeccioneu els productes produïts a la línia de producció d'actuadors elèctrics cada dia, inspecció al 100%. En primer lloc, obriu la coberta de l'indicador i comproveu si el cablejat és bonic, si les lleves de límit en les direccions d'obertura i tancament estan completament elevades i si la posició del punter és coherent amb la posició real de l'actuador. , si els cargols a l'interior estan ajustats, comproveu si la coberta posterior és correcta i comproveu si hi ha descamació de pintura a l'aspecte de l'actuador elèctric. S'han instal·lat brutícia, clau anglesa manual, connector impermeable, tap de pols manual, visor i glàndula de visió. Després que tot estigui correcte, utilitzeu una màquina de marcatge làser per marcar el número de producte a la part posterior de l'actuador elèctric. El número de producte ha d'incloure la data del dia i, finalment, emmagatzemar l'escuma.
2. Inspecció de conjunts complets de vàlvules: després que l'operador de la línia de producció de la instal·lació de la vàlvula completi la depuració, portarà l'ordre de producció a l'inspector de qualitat i l'inspector de qualitat comprovarà l'ordre de producció i els productes un per un (articles d'inspecció: vàlvula quantitat, diàmetre, material, mètode de connexió, si la pressió és coherent amb l'ordre de producció, si la tensió, el tipus de control, el mètode de connexió de l'actuador elèctric, si és un producte a prova d'explosió i si és coherent amb la producció. ordre, si els cargols de la vàlvula i l'actuador elèctric estan ajustats, si n'hi falten)
3. Inspecció abans d'embalar: comproveu si la quantitat del producte, el model, la tensió, el mètode de control i les peces de recanvi són coherents amb l'ordre de producció.
4. Inspecció de productes d'inspecció aleatòria al centre de processament: un cop al matí i a la tarda cada dia, porteu la llista d'articles d'inspecció al centre de processament i seleccioneu aleatòriament un producte processat de cada màquina. Trobeu l'operador del centre de processament i demaneu-li que mesura un per un segons la llista d'elements d'inspecció. , i mantenir registres.
