Característiques dels actuadors elèctrics
Aquesta sèrie Actuador de vàlvules elèctriques té les funcions següents:
• Construcció compacta i robusta, lleugera.
• àmplia gamma de variació de parell (multi-torn: 100-3500 nm).
• Carcassa d’alumini anoditzat dur dins i fora amb revestiment extern de pintura a alta temperatura per utilitzar -lo contra un entorn industrial greu.
• El recinte utilitza segells radials i anells O que proporcionen protecció a IP67 impermeable i opcional LP68.
• estàndard LSO5211.
• Identifica i corregeix automàticament les fases. La protecció automàtica de falles de fase protegeix la seguretat dels equips.
• Sistema de detecció mecànica fiable que proporciona un funcionament segur en condicions de sobrecàrrega.
• La finestra i l’indicador de gran mida proporcionen una millor indicació de posició des de la distància.
• Nombre d’opcions de control de posició local per proporcionar un servei fàcil i un funcionament de camp.
Especificacions estàndard
|
Grau de protecció |
IP67 estàndard |
|
Subministrament elèctric |
AC380V trifàsic ---460 v 50/60Hz monofàsic: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Cicle de treball (on-off) |
S 2-15 minuts |
|
Cicle de treball (modulació) |
S4, 25% |
|
Grau d'aïllament |
F |
|
Mètode de control |
Control local/DCS/FCS (sistema de control de fàbriques) |
|
Protecció del motor |
Sobreescalfament/sobrecàrrega i curtcircuit/protecció del fre invers instantània/electrònica |
|
Protecció del parell |
Torsió mecànica/protecció de torsió electrònica |
|
Protecció de confitura |
Protecció de sobreescalfament acumulat |
|
Error de repetibilitat |
Menys o igual a ± 1% |
|
Límit bàsic d'error |
Menys o igual a l’1% |
|
Configuració de la zona morta |
0. 1% -9. 9% ajustable |
|
Recobriment extern |
Pintura a alta temperatura |
|
Temperatura ambient |
Estàndard: -20-+60 grau opcional: -40-+70 grau |
|
Humitat ambiental |
90%RH MAX (no condensant) |
|
Grau a prova d'explosió |
Exdi, Exdib II BT4, Exdib II CT4 (IECEX/ATEX) |
|
Funcions |
Finestra de visualització xinesa / anglès LCD i funció de funcionament local Identificació de seqüències d’auto -fase Identificació i protecció de desconnexió de fase Configuració i control infrarojos Tecnologia d'autodiagnòstic de falla Modbus RTU, Profidbus DP, Hart, FF, Devicene (opcional) |
|
Senyal |
R: Contacte sec i remot en sec, senyal curt de senyal (polzada) B: Contacte en sec a remot passiu, senyal llarg (retenció) del senyal (retenció) C: senyal actiu DC24V D: senyal actiu AC220V E: Senyal remot dc 4-20 mA |
|
Senyal de retroalimentació |
R: Obrir, tancar, aturar senyals B: Senyal de falla C: Senyal de posició de la vàlvula (dc 4-20 mA, dc 1-5 V, dc 0-10 v) D: Senyal de control remot |
Tipus de vàlvules
Els actuadors elèctrics de diversos girs són adequats per a vàlvules com vàlvules de porta, vàlvules globals, vàlvules de diafragma, etc. que giren 360 graus.
Vàlvula de porta elèctrica
Vàlvula del Globus Elèctric
Dades tècniques
|
Model |
Parell |
Girant velocitat (rpm) |
Potència del motor (KW) |
Corrent nominal (a) |
Ràtio manual |
Tija màxima diàmetre (mm) |
Pes (Kg) |
|
Fryz10 |
100 |
18 |
0.25 |
1.6 |
1:80 |
28 |
25 |
|
24 |
0.25 |
1.9 |
1:60 |
||||
|
36 |
0.37 |
2.2 |
1:40 |
||||
|
48 |
0.55 |
2.8 |
1:30 |
||||
|
72 |
0.75 |
4.1 |
1:40 |
||||
|
96 |
1.1 |
6.5 |
1:30 |
||||
|
Fryz15 |
150 |
18 |
0.37 |
2.2 |
1:80 |
28 |
28 |
|
24 |
0.37 |
2.5 |
1:60 |
||||
|
36 |
0.55 |
2.8 |
1:40 |
||||
|
48 |
0.55 |
3.1 |
1:30 |
||||
|
72 |
1.1 |
6.5 |
1:40 |
||||
|
96 |
1.5 |
7.9 |
1:30 |
||||
|
Fryz20 |
200 |
18 |
0.55 |
2.8 |
1:80 |
40 |
30 |
|
24 |
0.55 |
3.1 |
1:60 |
||||
|
36 |
0.75 |
4.1 |
1:40 |
||||
|
48 |
0.75 |
4.7 |
1:30 |
||||
|
72 |
1.5 |
7.9 |
1:40 |
||||
|
96 |
2.2 |
12.6 |
1:30 |
||||
|
Fryz30 |
300 |
18 |
0.55 |
2.8 |
1:80 |
40 |
31 |
|
24 |
0.75 |
4.1 |
1:60 |
||||
|
36 |
1.1 |
6.5 |
1:40 |
||||
|
48 |
1.1 |
7.2 |
1:30 |
||||
|
72 |
2.2 |
12.6 |
1:40 |
||||
|
Fryz45 |
450 |
24 |
1.1 |
6.5 |
1:60 |
48 |
47 |
|
36 |
1.5 |
7.9 |
1:40 |
||||
|
48 |
2.2 |
12.6 |
1:30 |
||||
|
72 |
3 |
13.5 |
1:40 |
||||
|
Fryz60 |
600 |
24 |
1.5 |
7.9 |
1:60 |
48 |
50 |
|
36 |
2.2 |
12.6 |
1:40 |
||||
|
48 |
2.2 |
13.1 |
1:30 |
||||
|
72 |
4.0 |
15.2 |
1:40 |
||||
|
Fryz90 |
900 |
24 |
2.2 |
12.6 |
1:60 |
60 |
65 |
|
40 |
3.0 |
13.5 |
1:36 |
||||
|
48 |
4.0 |
15.2 |
1:30 |
||||
|
Fryz120 |
1200 |
24 |
3.0 |
13.5 |
1:60 |
60 |
69 |
|
40 |
4.0 |
15.2 |
1:36 |
||||
|
Fryz180 |
1800 |
18 |
4.0 |
15.2 |
1:80 |
70 |
150 |
|
36 |
5.5 |
17.1 |
1:40 |
||||
|
Fryz250 |
2500 |
18 |
5.5 |
17.1 |
1:80 |
70 |
162 |
|
36 |
7.5 |
19.6 |
1:40 |
||||
|
Fryz350 |
3500 |
18 |
5.5 |
19.6 |
1.80 |
80 |
171 |
Dimensions
Fryz Multi-Turn Electric Actuador
|
Model |
L |
L1 |
H |
H1 |
d2 |
F1 |
F2 |
φD |
|
Fryz 10-15 |
382 |
228 |
233 |
87 |
45 |
150 |
203 |
300 |
|
Fryz 20-30 |
435 |
278 |
248 |
90 |
39 |
157 |
210 |
350 |
|
Model |
H |
L |
L1 |
L2 |
L3 |
L4 |
φD |
|
Fryz 45-60 |
338 |
708 |
335 |
401 |
305 |
115 |
250 |
|
Fryz 90-120 |
347 |
795 |
390 |
423 |
312 |
135 |
250 |
|
Fryz 180-250 |
408 |
825 |
445 |
462 |
347 |
165 |
350 |
|
Fryz350 |
408 |
905 |
530 |
462 |
347 |
165 |
350 |

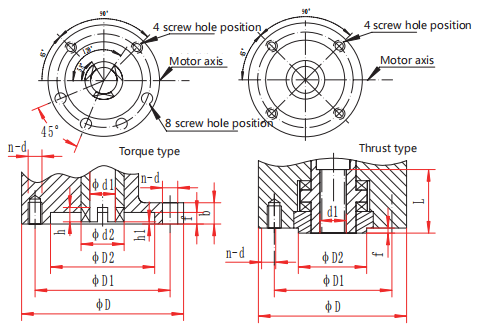

Dimensions de la connexió
Fryz Multi-Turn Electric Actuador
Tipus de parell
|
Model |
Codi de la brida |
D |
D1 |
D2 |
d2 |
d1 |
h |
h1 |
f |
b |
n-d |
|
Fryz 5-15 |
2 |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
2(I) |
115 |
95 |
75 |
39 |
26 |
6 |
2 |
5 |
10 |
4-M8 |
|
|
Fryz 20-30 |
3 |
185 |
160 |
125 |
58 |
42 |
10 |
2 |
5 |
15 |
4-M12 |
|
3(I) |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
|
Fryz 45-60 |
4 |
225 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
Fryz 90-120 |
5 |
275 |
235 |
180 |
82 |
62 |
14 |
2 |
5 |
25 |
4-M20 |
|
5(I) |
230 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
|
Fryz 180-250 |
7 |
330 |
285 |
220 |
98 |
72 |
16 |
3 |
6 |
30 |
4-φ27 |
|
Fryz 350-500 |
8 |
380 |
340 |
280 |
118 |
82 |
20 |
3 |
6 |
35 |
8-φ22 |
Tipus d’empenta
|
Model |
Codi de la brida |
D |
D1 |
D2 |
D1 Max. |
n-d |
L |
f |
|
Fryz 5-15 |
F10 |
125 |
102 |
70 |
T28 |
4-M10 |
40 |
3 |
|
Fryz 20-30 |
F14 |
175 |
165 |
100 |
T40 |
4-M16 |
55 |
4 |
|
Fryz 45-60 |
F16 |
210 |
254 |
130 |
T48 |
4-M20 |
70 |
5 |
|
Fryz 90-120 |
F25 |
300 |
298 |
200 |
T60 |
8-M16 |
90 |
5 |
|
Fryz 180-250 |
F30 |
350 |
356 |
230 |
T70 |
8-M20 |
130 |
5 |
|
Fryz 350-500 |
F35 |
415 |
102 |
260 |
T80 |
8-M30 |
130 |
5 |
