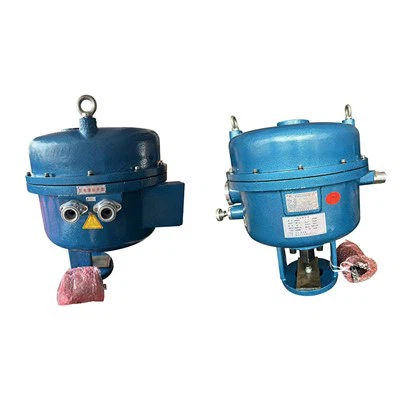

Actuador elèctric de quart de volta
Descripció general del producte
L'actuador electrònic de la sèrie 3810R és un nou tipus d'actuador que utilitza una font d'alimentació monofàsica de 220 V CA com a potència de conducció, rep el senyal de control (DC4-20mA o DC1-5V) del regulador i realitza el moviment alternatiu lineal predeterminat. Quan aquesta sèrie d'actuadors s'utilitzen com a actuadors de vàlvules reguladores, tenen gairebé tot tipus de funcions de transformació d'acció requerides per la pròpia vàlvula reguladora, així com funcions de senyal d'obertura de vàlvules i funcions manuals. Per tant, s'utilitza àmpliament en sectors industrials com la generació d'energia, la metal·lúrgia, la petroquímica, la indústria lleugera i la protecció del medi ambient.
Característiques del producte
●L'actuador està dissenyat amb un servosistema integrat, no es necessita cap servoamplificador addicional, només s'ha de connectar amb un senyal DC4-20mA (o DC1-5V) i AC220V monofàsic font d'alimentació per treballar. Hi ha terminals de cablejat a l'interior i el cablejat és extremadament senzill i còmode. La part clau de l'actuador, el controlador, adopta un circuit integrat híbrid i està cobert de resina. Té una forma de caixa, un volum petit i una gran fiabilitat.
● La detecció de retroalimentació de la quantitat de posició adopta un potenciòmetre de plàstic conductor d'alt rendiment, resolució<0.4, with high life and reliability.
● Funció d'autodiagnòstic, quan es produeix un error, la llum indicadora del controlador enviarà un senyal d'indicació immediatament.
●Utilitzeu l'interruptor de marcatge d'estat per configurar el senyal d'apagat, la bobina està en estat totalment obert, tancat o autoblocant.
● Les accions positives i negatives es poden configurar amb l'interruptor de marcatge d'estat.
●El senyal d'entrada es pot establir com a DC4-20mA o DC1-5V mitjançant l'interruptor d'estat.
●Tecnologia intel·ligent de protecció contra la parada: independentment d'on s'atura l'actuador, la protecció interna de la parada protegirà el motor en 4 segons i tancarà la font d'alimentació del motor. Fins i tot si el controlador està fortament alterat i el relé intern està trencat i curtcircuitat, la protecció interna del rotor bloquejat tancarà el motor en 4S, de manera que el motor no es farà malbé.
●Tecnologia d'alliberament automàtic de parada. Segons la configuració de l'interruptor DIP de l'usuari, quan l'actuador està bloquejat, es pot invertir durant 1 segon per eliminar el bloqueig. Si encara hi ha un bloqueig en aquest moment, el controlador realitzarà una protecció de bloqueig, alarma i desactivarà totes les sortides del motor. L'usuari també pot introduir un senyal per fer que el motor funcioni en sentit contrari per alliberar la protecció manualment.
●Fren electrònic: posicionament precís i estable, que soluciona el desgast i el posicionament imprecis dels frens mecànics tradicionals.
●Tecnologia inversa intel·ligent anti-instantània: durant el funcionament de l'actuador, el retard de temps s'insereix durant el procés de commutació cap endavant i cap enrere, que redueix l'impacte sobre la vàlvula, el dispositiu de desacceleració del motor i l'actuador, millora la fiabilitat general i perllonga la vida útil.
●És fàcil ajustar la posició zero de treball (punt inicial) i la posició completa (punt final).
●En el cas d'una fallada sobtada de corrent, pot garantir que la bobina s'autobloqueja.
● Adoptar una transmissió de corretja síncrona, reduir eficaçment el soroll.
●Alta fiabilitat: s'utilitza un microcontrolador d'alt rendiment a l'interior i la fiabilitat del seu programari i maquinari s'ajusta als estàndards industrials.
Paràmetres tècnics principals
Paràmetres
|
Poder |
AC220V±10% 50HZ (es pot configurar 380/110V) |
|
Consum energètic |
Tipus A: 50W Tipus B: 150W Tipus C: 220W |
|
Senyal d'entrada |
DC4-20mA o DC1-5V |
|
Senyal de sortida |
DC4-20mA (resistència de càrrega <500Ω) |
|
Control de precisió |
Error: menor o igual a 0,8% de diferència de retorn: menor o igual a 1% zona morta: menor o igual a 1% |
|
Modificació de l'angle de treball |
Punt de partida: ±25%; angle: 20%-100% |
|
Valor llindar de detecció del senyal de trencament |
Senyal d'entrada Menor o igual a 1 mA |
Cables externs
|
|
Actuador comú (tipus S). |
Actuador ignífug (tipus X). actuador (tipus X). |
|
Cable d'alimentació |
3 nuclis S=1.5mm² |
3 nuclis S=1.5mm²OD Ø9±1 |
|
Un sol cable |
4 nuclis S=1.5mm² |
4 nuclis S=1.5mm²OD Ø11±1 |
|
Entrada de cable |
2-PF (G1/2") |
La carcassa protectora PF3/4(G3/4") pot ser inestable |
|
Fil de senyal |
Per evitar pertorbacions, el cable de senyal ha de ser un cable STP (parell trenat blindat); El cable de senyal i el cable d'alimentació no han de ser el mateix. |
|
Condició ambiental
|
Condició |
Actuador comú (tipus S). (tipus s) actuador |
Actuador ignífug (tipus X). actuador (tipus X). |
|
Temperatura ambient |
Sense escalfador d'aire: -10 grau -60 grau |
-10 grau -40 grau |
|
Escalfador d'aire: -35 grau -60 grau |
||
|
Temperatura relativa |
Menys del 95% |
45%-85% |
|
Gas |
Sense gas corrosiu |
|
|
Vibració mecànica |
Menys d'1,5 g |
|
Full d'especificacions de l'actuador
|
Tipus i especificació |
Parell de sortida (Nm)
|
Temps d'acció (S/90 graus)
|
Angle màxim |
|
381RSA-02 |
20 |
8.5 |
90 graus |
|
381RSA-05 |
50 |
17 |
|
|
381RSB-10 |
100 |
18 |
|
|
381RXB-10 |
|||
|
381RSB-20 |
200 |
36 |
|
|
381RXB-20 |
|||
|
381RSC-30 |
300 |
24 |
|
|
381RXC-30 |
|||
|
381RSC-50 |
500 |
42 |
|
|
381RXC-50 |
|||
|
381RSC-60 |
600 |
48 |
|
|
381RXC-60 |
|||
|
381RSD-100 |
1000 |
30 |
|
|
381RXD-100 |
|||
|
381RSD-150 |
1500 |
38 |
|
|
381RXD-150 |
|||
|
381RSD-200 |
2000 |
46 |
|
|
381RXD-200 |
|||
|
381RSD-300 |
3000 |
76 |
|
|
381RXD-300 |
Composició del producte
1. Controlador: accepta el senyal DC4~20mA o DC1~5V del regulador i controla l'actuador perquè funcioni segons el mode predeterminat.
2. Mecanisme de transmissió: converteix el moviment de rotació del motor en el moviment alternatiu lineal de l'eix de sortida de potència per realitzar les funcions d'interruptor i ajust de la vàlvula reguladora.
3. Mecanisme de detecció d'obertura: retroalimenta el desplaçament del moviment lineal de l'eix de sortida (l'obertura de la bobina) al potenciòmetre a través del bastidor i l'engranatge, i el potenciòmetre el converteix en un senyal elèctric i després el retorna al controlador. Quan l'entrada del regulador Quan la diferència entre el senyal i el senyal d'obertura de la bobina és zero, el motor deixarà de funcionar.
4. Mecanisme de connexió: connecteu l'actuador i la vàlvula controlada a través del suport, i connecteu l'eix de sortida de l'actuador amb la tija de la vàlvula per la femella dividida. Hi ha un punter a la femella dividida i una escala al suport, que pot indicar el desplaçament de l'eix de sortida (o tija). 5. Mecanisme manual: Aquest actuador també està dissenyat amb un mecanisme manual. En cas de fallada d'energia, les funcions d'obertura, tancament i ajust de la vàlvula reguladora es poden completar mitjançant l'operació manual segons sigui necessari.
Instal·lació
Ajust
Independentment de si l'actuador s'envia com a unitat única o muntat en una vàlvula de control, s'ha ajustat abans de sortir de la fàbrica. No obstant això, tenint en compte que es poden produir vibracions i impactes greus durant el transport i la instal·lació, cal confirmar si la seva acció és correcta abans de l'operació. Precís, si hi ha una desviació o no compleix els requisits actuals, s'ha de reajustar segons els passos següents
Cablejat
☆ Afluixeu els cargols de fixació de la coberta i traieu-la verticalment cap amunt.
☆ La connexió entre el cablejat extern i els terminals de cablejat del controlador ha de ser d'acord amb els requisits del diagrama de cablejat al costat del controlador. ☆ Configuració de l'interruptor d'estat: hi ha un interruptor de marcatge de 6-dígits al controlador;
☆ Els estats d'acció positiva i negativa s'estableixen mitjançant els interruptors 1 i 2;
☆ L'estat d'acció del senyal d'apagat s'estableix mitjançant els interruptors 3 i 4: quan l'interruptor 3 està encès i 4 està apagat, un cop detectat el senyal de trencament, l'actuador es posarà a la posició totalment oberta; Quan l'interruptor 3 està apagat i el 4 està encès, un cop detectat el senyal de trencament, l'actuador es posarà a la posició totalment tancada; Quan l'interruptor 3 està ON i 4 està ON o 3 està OFF i 4 està OFF, un cop detectat el senyal de ruptura, l'actuador roman en la posició actual sense acció.
☆ L'acció de protecció de bloqueig s'estableix mitjançant l'interruptor 5 ☆ L'estat del senyal d'entrada es defineix mitjançant l'interruptor 6 Configuració de l'estat del senyal d'entrada:
①Quan el senyal d'entrada sigui DC4-20mA, gireu l'interruptor 6 cap a la dreta a ON.
② Quan el senyal d'entrada sigui DC1-5V, gireu l'interruptor 6 cap a l'esquerra a OFF.
☆ Configuració d'acció de protecció de bloqueig
① Gireu l'interruptor DIP 5 a ON i, quan es produeixi una parada, l'actuador funcionarà en sentit contrari una vegada per alliberar automàticament la parada.
② Posa l'interruptor de codi 5 a OFF. Quan es produeix una parada, l'alimentació del motor s'apagarà directament i l'alarma entrarà en estat de protecció.
☆ Configuració d'acció del senyal de trencament:
① "Estat totalment obert": gireu l'interruptor 3 a la dreta a ON i l'interruptor 4 a l'esquerra a OFF. En aquest moment, quan es desconnecta el senyal d'entrada, l'eix de sortida de l'actuador gira en sentit contrari a les agulles del rellotge fins que l'interruptor de límit actua i la bobina es troba en la posició "Total obert".
②"Estat totalment tancat": gireu l'interruptor 4 a la dreta a ON i l'interruptor 3 a l'esquerra a OFF. En aquest moment, quan es desconnecta el senyal d'entrada, l'eix de sortida de l'actuador gira en el sentit de les agulles del rellotge fins que l'interruptor de límit actua i la bobina està a la posició "Complet apagada".
③ "Estat de retenció": gireu els interruptors 3 i 4 cap a l'esquerra a OFF, en aquest moment, quan es desconnecta el senyal d'entrada, l'eix de sortida de l'actuador deixa de girar i la bobina es manté a la posició actual.
☆ Configuració d'acció cap endavant i cap enrere
①"Estat d'acció positiva": gireu l'interruptor 1 a la dreta a ON, l'interruptor 2 a l'esquerra a OFF, en aquest moment, a mesura que augmenta el senyal d'entrada, l'eix de sortida gira en sentit horari (tanca la bobina); a mesura que el senyal d'entrada disminueix Petit, l'eix de sortida gira en sentit contrari a les agulles del rellotge (obre la bobina).
②"Estat d'acció inversa": gireu l'interruptor 1 cap a l'esquerra a OFF, gireu l'interruptor 2 a la dreta a ON, en aquest moment, a mesura que augmenta el senyal d'entrada, l'eix de sortida gira en sentit contrari a les agulles del rellotge (obre la bobina); a mesura que el senyal d'entrada disminueix Petit, l'eix de sortida gira en sentit horari (tanca la bobina).
