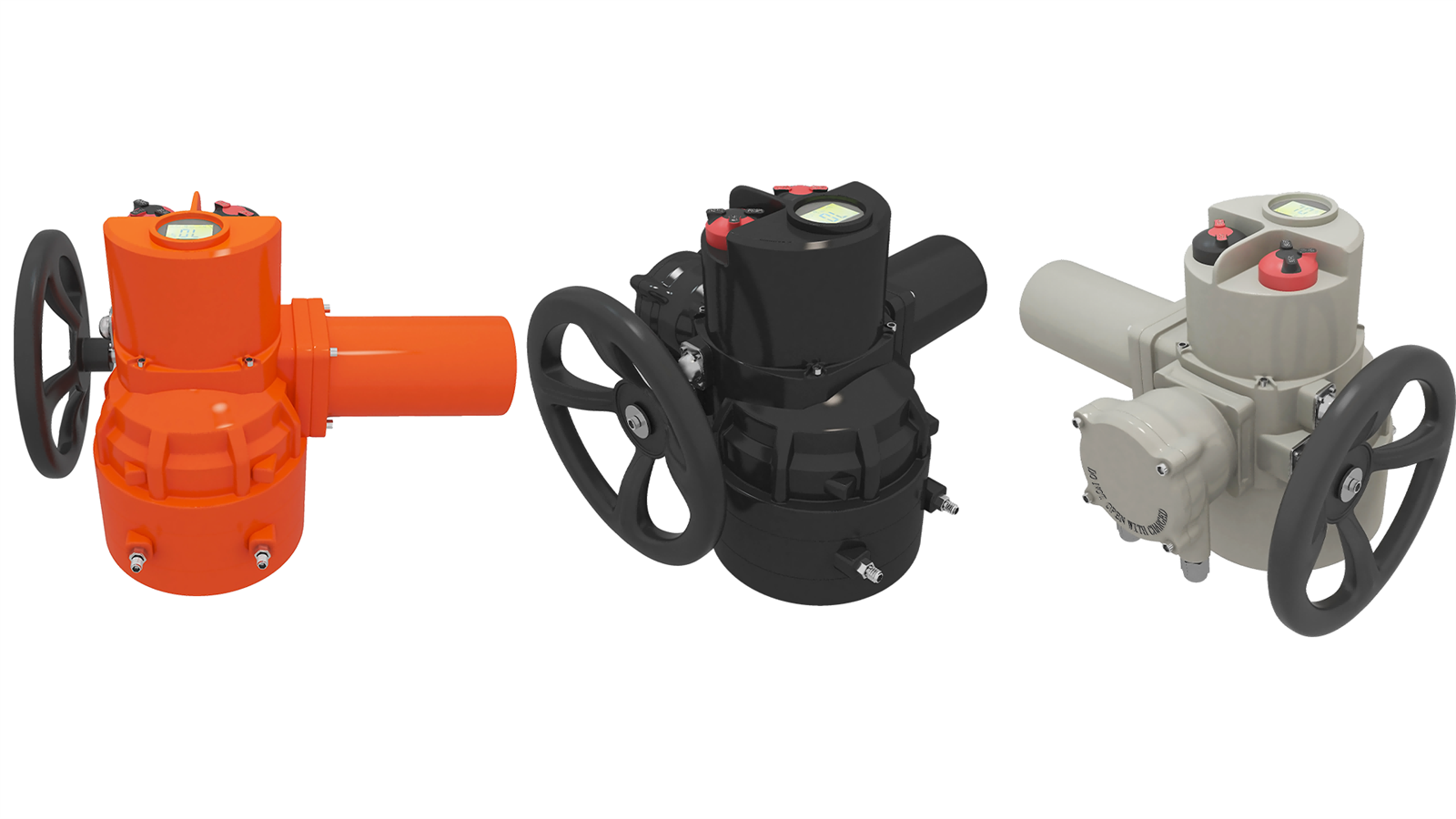

Característiques dels actuadors elèctrics

• Construcció compacta i robusta, lleugera.

• àmplia gamma de variacions de parell (de 50nm mínim a 5000nm màxim).

• Carcassa d'alumini anoditzat dur dins i fora amb revestiment extern de pintura a alta temperatura per utilitzar -lo contra industrials greus

entorn.

• El recinte utilitza segells radials i anells O que proporcionen protecció a IP67 impermeable i opcional LP68.

• estàndard LSO5211.

• Bash de tracció extraïble per a un mecanitzat i un muntatge fàcil.

• Self-bloqueig proporcionat per l’engranatge de doble cuc (no cal el fre).

• Identifica i corregeix automàticament les fases. La protecció automàtica de falles de fase protegeix la seguretat dels equips.

• Sistema de detecció mecànica fiable que proporciona un funcionament segur en condicions de sobrecàrrega.

• La finestra i l’indicador de gran mida proporcionen una millor indicació de posició des de la distància.

• Nombre d’opcions de control de posició local per proporcionar un servei fàcil i un funcionament de camp.

product-1920-1080

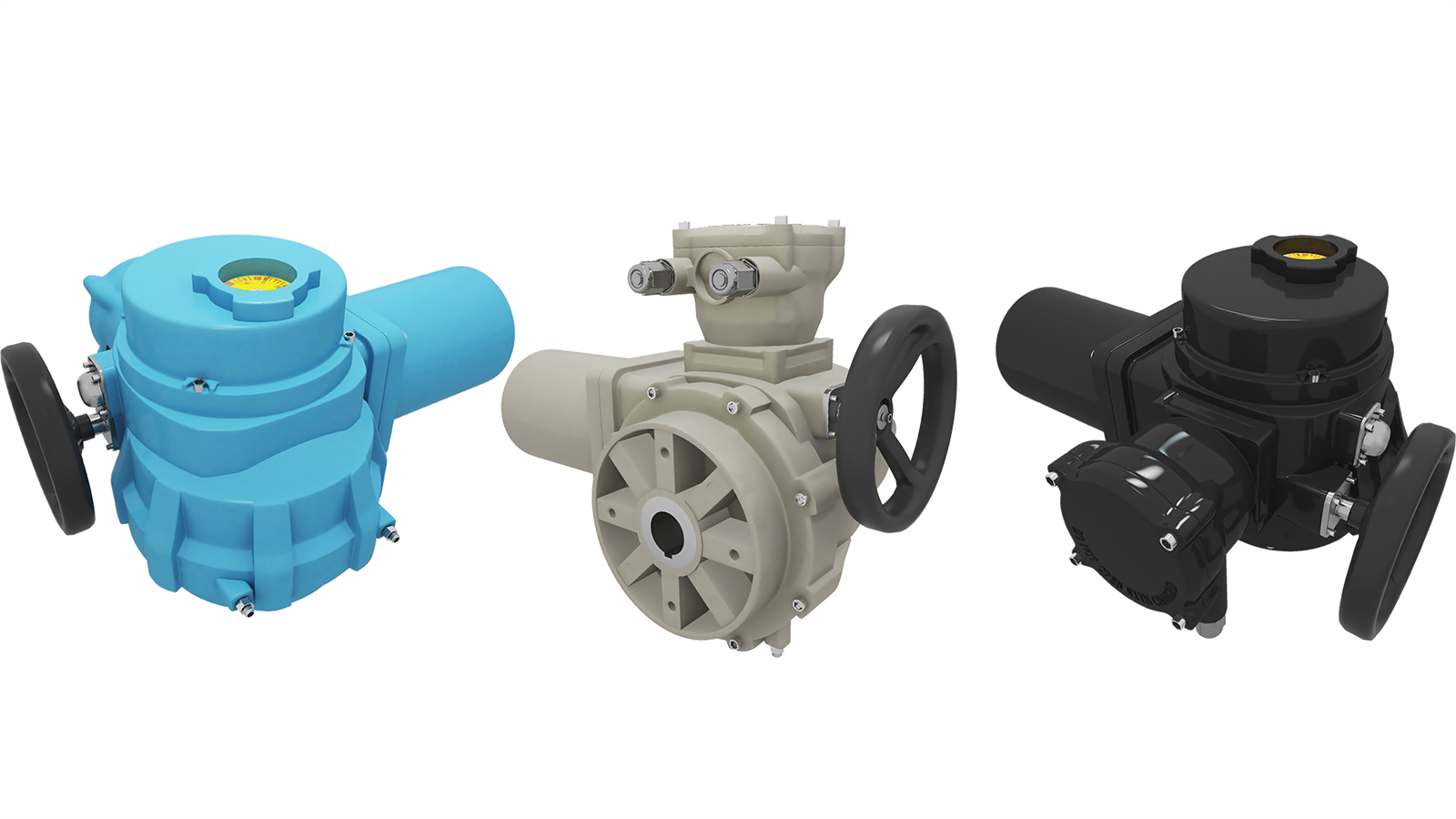

Especificacions estàndard

Grau de protecció	IP65/IP67 estàndard IP67 IP68
Subministrament elèctric	AC380V trifàsic ---460 v 50/60Hz monofàsic: AC110V-AC220V DC24V AC24V 50/60Hz
Cicle de treball (on-off)	10 minuts curts (comanda especial 30 minuts)
Cicle de treball (modulació)	10 minuts curts (comanda especial 30 minuts)
Motor	Motor d'inducció de gàbia d'esquirol
Interruptors de límit	2 cadascun per a l'obertura i tancar (SPDT 250VAC/16A)
Interruptors de parell	1 cadascun per a l'obertura i tancar (SPDT 250VAC/16A)
Protecció de confitura	Protecció de sobreescalfament acumulat
Angle de viatge	90 graus
Indicador de posició	Indicador mecànic continu amb fletxa
Bloqueig propi	Proporcionat per l’engranatge de doble cuc (sense fre)
Tap mecànic	1 cadascun per a cada extrem de viatge (obert i tancat), extern i regulable
Temperatura ambient	Estàndard: -20-+60 grau opcional: -40-+80 grau
Humitat ambiental	90%RH MAX (no condensant)
Grau a prova d'explosió	Es pot proporcionar una certificació personalitzada exdiibt4 iecex atEx
Funcions	Finestra de visualització xinesa / anglès LCD i funció de funcionament local Identificació de seqüències d’auto -fase Identificació i protecció de desconnexió de fase Configuració i control infrarojos Tecnologia d'autodiagnòstic de falla Modbus, Profidbus DP, Hart
Senyal	R: Contacte en sec a distància passiva remota, pols curt de senyal (polzada). B: Contacte en sec passiu remot, senyal llarg (retenció). C: Senyal actiu DC24V. D: Senyal actiu AC220V. E: Remote DC 4-20 MA Senyal.
Senyal de retroalimentació	R: Obrir, tancar, aturar senyals (contacte sec en sec). B: Senyal de falla (contacte en sec passiu). C: Senyal de posició de la vàlvula (dc 4-20 mA, dc 1-5 V, dc 0-10 v) D: Senyal de control remot (contacte sec en sec)

product-1920-1080

Tipus de vàlvules

Els actuadors elèctrics de gir de part són adequats per a vàlvules com les vàlvules de papallona, vàlvules de bola, vàlvules de tap, etc. que giren 90 graus.

Vàlvula de papallona elèctrica

product-1920-1080

Vàlvula de bola elèctrica

product-1920-1080

Dades tècniques

Model	Parell (N·m)	Màxim. tija diàmetre (mm)	Manual proporció	Producció velocitat (r/min)	AC380V		AC220V		Pes Kg
Model	Parell (N·m)	Màxim. tija diàmetre (mm)	Manual proporció	Producció velocitat (r/min)	Força (KW)	Corrent (A)	Força (KW)	Corrent (A)	Dirigir muntat	Placa de peu muntat
Fry-Q -005	50	19	60:1	0.5	0.045	0.35	0.06	0.7	8.5	16
Fry-Q -010	100	19	60:1	0.5	0.06	0.5	0.09	1.0	9	17
Fry-Q -015	100	28	90:1	0.5	0.06	0.5	0.09	1.0	17	25
Fry-Q -020	200	28	90:1	0.5	0.09	0.7	0.12	1.5	17	25
Fry-Q -030	300	28	90:1	0.5	0.12	0.8	0.15	2.0	17	25
Fry-Q -040	400	28	90:1	0.5	0.15	0.9	0.18	2.5	18	26
Fry-Q -060	600	38	87:1	0.5	0.18	1.0	0.25	3.0	25	41
Fry-Q -090	900	38	87:1	0.5	0.25	1.5	0.37	4.0	26	50
Fry-Q -120	1200	38	87:1	0.5	0.25	1.5	0.37	4.0	27	51
Fry-Q -180	1800	38	87:1	0.5	0.37	2.0	0.55	5.0	28	67
Fry-Q -300	3000	55	348:1	0.5	0.37	2.0	0.55	5.0	39	77
Fry-Q -400	4000	55	348:1	0.5	0.55	3.0	0.75	7.0	40	78
Fry-Q -500	5000	55	348:1	0.5	0.55	3.0	0.75	7.0	41	82

NOTA:

1. Sota la tensió nominal, la relació del corrent de melmelada amb el corrent nominal del motor és de 7, i la tolerància és +20% del valor garantit

Dimensions

product-554-213

Model	B1	B2	H	H1	H2	L	L1	D
Fry-Q -005/015	68	114	156	270	73	250	157	140
Fry-Q -020/040	91	157	191	273	103	332	208	160
Fry-Q -060/180	143	203	227	309	126	424	232	250
Fry-Q -300/800	143	203	291	373	190	424	232	250

Dimensions de la connexió

product-493-254

Model	B1	B2	H	H1	H2	L	L1	D
Fry-Q -005/015	68	114	156	270	73	250	157	140
Fry-Q -020/040	91	157	191	273	103	332	208	160
Fry-Q -060/180	143	203	227	309	126	424	232	250
Fry-Q -300/800	143	203	291	373	190	424	232	250

Dimensions de la connexió

product-493-254

Model	Model de brida		d1	d2	d3	n-d4	D7		H	h	h1
Model	Model de brida		d1	d2	d3	n-d4	Reservat	Màxim.	H	h	h1
Fry-Q -005		Fb1	77		57	4-M6	12.7	12.7	35
Fry-Q -010		Fb1	77		57	4-M6	15.9	15.9	35	3	2
Fry-Q -010	F05		65	35	50	4-M6	8	18	35
Fry-Q -015 Fry-Q -020		FB2	92		70	4-M8	19	19	42
Fry-Q -015 Fry-Q -020	F07		90	55	70	4-M8	12	28	42	3	2
Fry-Q -030 Fry-Q -040		Fb3	115		89	4-M12	22.2	22.2	42
Fry-Q -030 Fry-Q -040	F10		125	70	102	4-M10	12	28	42	3	2
Fry-Q -060		Fb3	115		89	4-M12	28.6	28.6	50
Fry-Q -060	F10		125	70	102	4-M10	15	38	50	3	2
Fry-Q -120		Fb4	140		108	4-M12	31.7	31.7	50
Fry-Q -120	F12		150	85	125	4-M12	15	38	50	3	2
Fry-Q -120 Fry-Q -180		Fb5	197		159	4-M16	33.3	33.3	60
Fry-Q -120 Fry-Q -180	F14		175	100	140	4-M16	20	38	60	3	3
Fry-Q -180 Fry-Q -300 Fry-Q -500		Fb5	197		159	4-M16	41.3	41.3	90
Fry-Q -180 Fry-Q -300 Fry-Q -500	F16		210	130	165	4-M20	20	60	90	3	3
