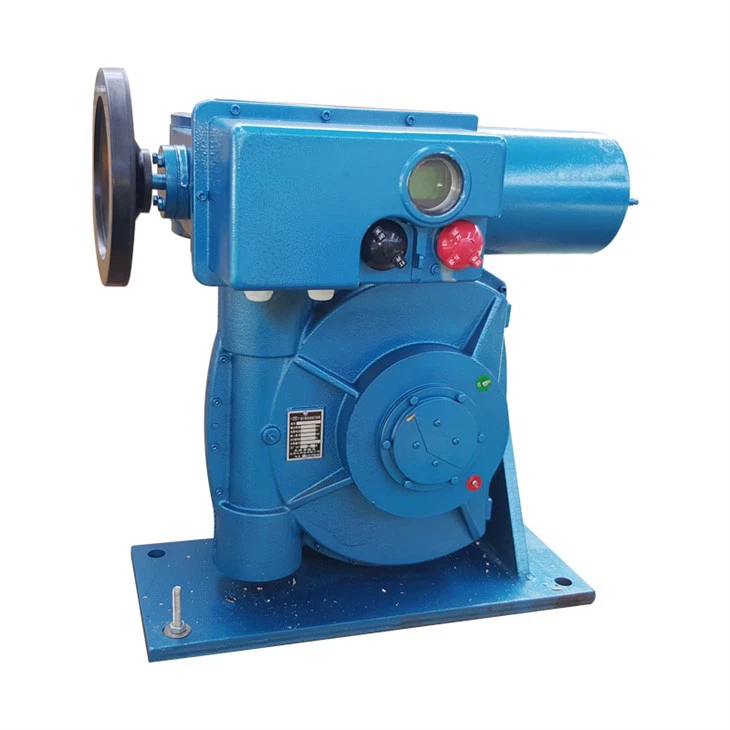

Actuador elèctric de la vàlvula d'amortidor de persiana d'aire motoritzada

Classificació i ús dels productes SD

L'actuador elèctric intel·ligent no intrusiu SD és la unitat d'execució de l'instrument d'automatització industrial, rep del regulador, PLC, senyal de control DCS de l'ordinador, com ara la finalització de l'ajust automàtic, és indispensable per al sistema de control automàtic de l'equip principal. S'utilitza àmpliament en centrals elèctriques, metal·lúrgia, petroli, mines químiques, indústria lleugera, farmàcia, energia de gas, materials de construcció, transport i metro de la ciutat, subministrament d'aigua, tractament d'aigües residuals i altres indústries.

Paràmetres tècnics principals de l'actuador elèctric SD

Senyal d'entrada:4-20mA impedància 250 Ω,0-10mA impedància 200 Ω

Zona morta (sensibilitat):0.3-3% ajustable contínuament

Canal d'entrada: un canal d'entrada de corrent analògic, un conjunt de canals de volum de commutació.

Canal de sortida:4-20mA DC impedància > 50 Ω. El canal d'entrada està aïllat del canal de sortida.

Parell de sortida i recorregut.

Gir lineal: 2000N-25000N recorregut 10,16,25,40,100 mm

Quart de volta: 100-40000Nm recorregut 90 graus

Voltes múltiples: 40-400Nm recorregut 1-50 cercle

Error bàsic: ±1%;±1,5%

Diferència de retorn: inferior o igual a ±1%

Característiques d'amortiment: Sense oscil·lació (oscil·lació de període zero)

Nivell de protecció: IP67

Entorn d'operació:

1. temperatura: -28--+70

2.humitat: inferior o igual al 95%

3. agitació: freqüència 10-100Hz strenth, 0.5 vegades l'acceleració de la gravetat

4. Impacte:<5g

5. pressió baromètrica: 72.5-106KPa

Els mitjans de gas no corrosius de l'aire circumdant no s'han d'utilitzar en llocs inflamables i explosius. (Els productes a prova d'explosió es poden trobar a la mostra de productes a prova d'explosió de la meva empresa.)

tensió i font d'alimentació

220V--±10%50Hz

Monofàsica: 220V--±10%50Hz

380V--±10%50Hz

Trifàsica: 380V--±10%50Hz

* Tensió especial, la freqüència s'ha de personalitzar per endavant.

Models opcionals

Tensions a 50 Hz i 60 Hz

100.110.115.120.200.208.220.230.240.270.380.400, 415.440.460.480.500.550.575.590.600.660 i 690. Tolerància AC: +, {2} {2} freqüència }}%Tolerància de tensió de CC: 17-36 VCC

Per a subministraments de CA, la gamma SD utilitza només 2 fases (fase-neutre/fase-fase) que es transformen i es rectifiquen internament per subministrar el paquet de control i el motor de corrent continu. Per tal d'aconseguir una diversitat de càrrega de subministrament en 3-subministraments de fase, s'han de connectar diversos actuadors per igual a les tres fases. Es proporcionen tres terminals per a la connexió del cable. Consulteu el diagrama de cablejat.

Criteris de disseny

Els motors dissenyats per al funcionament dels actuadors de vàlvules requereixen una consideració especial. Com que el funcionament continu no és un requisit amb vàlvules d'aïllament, avançament o regulació, els motors només han de tenir un temps de treball curt.

La càrrega de la vàlvula pot variar dràsticament segons la carrera i d'una carrera a una altra, a mesura que varien les condicions del procés i de la vàlvula.

Aquestes condicions poden variar des d'un funcionament lleuger fins a un parell nominal amb una instal·lació per sobrepassar el valor nominal quan es desmunten les vàlvules "adhesives", la càrrega real del motor no té constant.

Per tant, aplicar la protecció tradicional del motor als motors de l'actuador és defectuós, la qual cosa condueix a un disparament falso o cap protecció.

FRY reconeix la naturalesa especial dels motors d'actuador i, per tant, ha dissenyat el motor de la gamma SD i el seu paquet de control amb aquest deure únic al capdavant.

Disseny del motor

SD incorporen motors DC d'imant permanent de 24 V de baixa inèrcia i estan aïllats de classe F.

Protecció de control del motor

La protecció principal del motor és la protecció de l'interruptor de parell. Mitjançant la mesura del parell de sortida de l'actuador i comparant-lo amb la configuració de l'interruptor de parell d'obertura i tancament, el motor efectiu i, el que és més important, s'aconsegueix la protecció de la vàlvula.

Els termòstats que proporcionen protecció per sobretemperatura, si el cicle de treball supera la classificació de l'actuador, també protegeixen les unitats SD. La protecció de control SD evitarà l'aturada del motor en cas d'encallament de la vàlvula. Utilitzant el parell com a mitjà principal de protecció del motor, juntament amb la protecció del termòstat i el control SD, el requisit dels mètodes de protecció tradicionals i la seva debilitat inherent quan s'aplica a un servei de curta durada, s'eliminen els motors de càrrega variable.

Mida del cable d'alimentació

Com a requisit mínim, els cables s'han de dimensionar per garantir que la caiguda de voltatge no superi el 10% de la tensió nominal d'alimentació al parell nominal.

Selecció de fusibles

A causa de la naturalesa única del servei del motor i tenint en compte la protecció integral del control de la SD, el dimensionament dels fusibles o dispositius d'activació s'ha de basar en la protecció del cable d'alimentació connectat a l'actuador.

Convertidors de freqüència i SAI

Quan es requereixin sistemes SAI, la font d'alimentació hauria de tenir una distorsió harmònica insignificant. En termes generals, els actuadors estan dissenyats per funcionar amb fonts d'alimentació d'acord amb els estàndards de subministrament d'energia reconeguts, com ara les característiques de voltatge EN 50160 - de l'electricitat subministrada per sistemes de distribució pública.

Avantatge

FRY és una empresa especialitzada que produeix actuadors elèctrics i productes relacionats que condueixen vàlvules industrials des del 2014, FRY produeix línies de productes que es poden aplicar en diversos camps, que van des del tractament d'aigua com ara el subministrament d'aigua i les aigües residuals fins a la generació d'energia i camps petroquímics, i els ven a clients de tot el món.

FRY té una filosofia 3Q per satisfer les necessitats dels clients.

Lliurament ràpid

FRY respecta les dates de lliurament i proposa el termini de lliurament més ràpid possible.

Servei ràpid

FRY opera organitzacions de serveis i sistemes per prendre mesures tan aviat com sigui possible si es produeix un problema relacionat amb el nostre producte.

Resposta ràpida

FRY treballa per donar als nostres clients una sensació de confiança responent a les sol·licituds dels clients tan aviat com les reben.

Història

2014 La nostra empresa es va registrar en una casa de lloguer al mateix temps, es va establir el departament de comerç exterior.

2015 L'adreça de l'oficina es va canviar a: Edifici d'estalvi d'energia de la ciutat de Zhongbei aquest any, la nostra empresa ha fet la certificació 9000, la certificació CE i altres certificacions de qualificació, i els principals països exportadors són el sud-est asiàtic, Parkistan Vietnam, Singapur i Tailàndia.

2016 El negoci de comerç exterior va augmentar gradualment les exportacions a Amèrica del Sud, Xile, Paraguai, Rússia i altres països al mateix temps sobre la base anterior.

2020 La nostra empresa va desenvolupar de manera independent la sorra d'actuador elèctric sol·licitada per a patents de models d'utilitat i certificats de patent d'aparença. El negoci de comerç interior i exterior ha crescut ràpidament, i el departament de comerç interior ha estat preseleccionat com a proveïdor fix per a grans empreses com Sinoma.Red Lion i Huaxin, etc. El departament de comerç exterior ha estat preseleccionat com a proveïdor fix per a grans empreses com ara com Sinoma.Red Lion i Huaxin etc.The departament de comerç exterior ha undertakenmajor projectes com ara el tractament d'aigües residuals a gran escala.

2021 El volum de vendes anual dels actuadors elèctrics de la nostra empresa s'ha acostat a les 2,000unitats. Al mateix temps, s'han gestionat les següents qualificacions d'exportació: ROHS SILATEX, etc., entre ells, els productes a prova d'explosió també han superat la certificació de l'Institut Nacional d'Explosion-proofing.The principals productes també han passat la qualitat autoritzada.
