SD Quarter Turn Actuador elèctric
Actuador elèctric intel·ligent no invasiu SD
L’actuador elèctric intel·ligent no invasiu SD és la unitat d’execució en instruments d’automatització industrial. Rep senyals d’ordinadors de control com reguladors, PLCs, DCSS i completa automàticament la funció d’ajust. És un dispositiu principal indispensable en sistemes de control automàtic.
Avantatges
7 funcions principals
Núvia
Amb la pantalla LCD, pot mostrar diversos símbols, números i caràcters al lloc perquè la interfície de màquines humanes realitzi la configuració de paràmetres, la depuració i el diagnòstic de falles.
Núvia
Es pot corregir automàticament la seqüència de fase de l'alimentació trifàsica d'entrada.
Núvia
Quan es produeix una falla, s’atura a la posició original i dóna un senyal d’estat de falla.
Núvia
Funció de gravació de dades de funcionament: Configuració convenient de paràmetres, sense necessitat d’obrir la carcassa, l’actuador elèctric es pot configurar i operar localment a través de l’operador de mà.
Núvia
Pot produir contactes d'alarma i mostrar la posició de la vàlvula.
Núm6
Pot proporcionar senyals d’estat que indiquen posicions totalment obertes i completament tancades.
Núvia
Quan el tall negatiu supera el parell de control màxim, la sortida s’obre i tanca la direcció de viatge de l’estat de sobrecàrrega del parell.
Unitat d’operació local: l’interruptor de botons magnètics local està completament aïllat de la caixa elèctrica i pot canviar entre estats locals i de control remot per controlar i configurar fàcilment l’actuador.
Finestra de diàleg Human-Machine: mostra la posició de la vàlvula, el parell i l'estat funcional de l'actuador en xinès\/anglès, números, gràfics, etc.
Motor: Té un parell inicial inicial, un moment baix d’inèrcia, un petit corrent inicial i una bona característica de servo.
Circuit integrat potent: utilitzant menys components electrònics i cablejat electrònic complex, l’actuador elèctric té un alt grau de fiabilitat de control electrònic. El codificador absolut té un conjunt d’engranatges d’acceleració connectats a l’eix d’accionament de l’actuador, que pot configurar automàticament el traç sense commutadors de micro.
Eix de sortida: el disseny de la spline permet que la posició de l’eix de sortida s’ajusti arbitràriament segons l’obertura de la vàlvula i el grau de tancament i la posició, facilitant el funcionament.
L’actuador utilitza un mecanisme de mesura de protecció excessiva. Quan es superi l’interval de parell establert, l’actuador es bloquejarà per sortir del senyal en aquesta direcció i el motor deixarà de girar, protegint així la vàlvula, les parts de transmissió de l’actuador i el motor. Quan s’elimina la falla, l’actuador pot reprendre el funcionament normal alimentant -se o invertint immediatament el senyal.
Codificador absolut: configuració automàtica de viatges sense commutadors micro.
Mètode d'instal·lació
Ajust de límit convenient
Bloquejar-se a totes les velocitats
Transmissió contínua d’engranatges entre motor i vàlvula
Les parts mecàniques principals tenen una bona resistència al xoc
No es requereix un manteniment regular, la lubricació d’engranatges és eficaç per a la vida
Alta eficiència i baix desgast del sistema d’engranatges
Alta eficiència i baix soroll
La roda de mà no gira durant el funcionament elèctric, el funcionament manual i elèctric canvia automàticament
Alta eficiència de transmissió
L’actuador intel·ligent combina eficaçment l’elevada eficiència de transmissió de la unitat de cuc i el transportista planetari per reduir el consum d’energia del motor. Tianjin Freya Automation Technology Co., Ltd. La investigació contínua sobre materials, lubricació, dispositius d’auto-bloqueig (assegurant el parell a la vàlvula) i el disseny del producte ha desenvolupat plenament l’elevada eficiència de la unitat de cuc, garantint efectivament un funcionament de torsió elevat quan el motor està subratllat.
L’arquitectura mecànica dels actuadors de totes les sèries de productes consisteix en una transmissió mecànica directa des de la roda de mà fins a la sortida (sense unitat de cuc), cosa que ajuda a garantir l’eficiència de transmissió d’alta transmissió des de la mà fins a la sortida. Totes les transmissions mecàniques directes estan equipades amb dispositius autònoms, que encara es poden utilitzar per al control elèctric i els dispositius manuals fins i tot sense cap funcionament. El sensor està directament connectat a l’eix de sortida per assegurar la mesura de la posició precisa. El disseny mecànic dels nostres actuadors elèctrics optimitza el motor i la transmissió de rodes de mà i es pot bloquejar a totes les velocitats.
Característiques del motor
El motor asíncron utilitzat en l’actuador elèctric té la proporció de torsió més alta teòrica.
Aquest disseny permet a l’actuador fer front a qualsevol dificultat operativa i com a inicis freqüents.
Els motors asíncrons tenen un parell inicial alt
Protecció de sobrecàrrega del motor
Protecció del sobreescalfament del motor
Grau d’aïllament del motor F

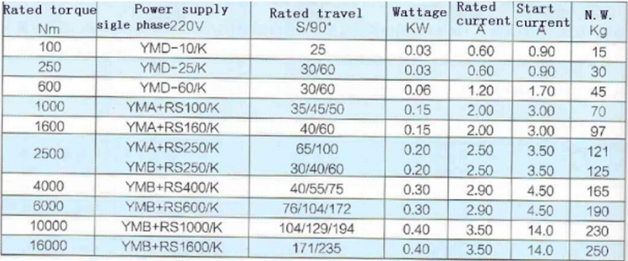

Dades tècniques
Aplicacions
