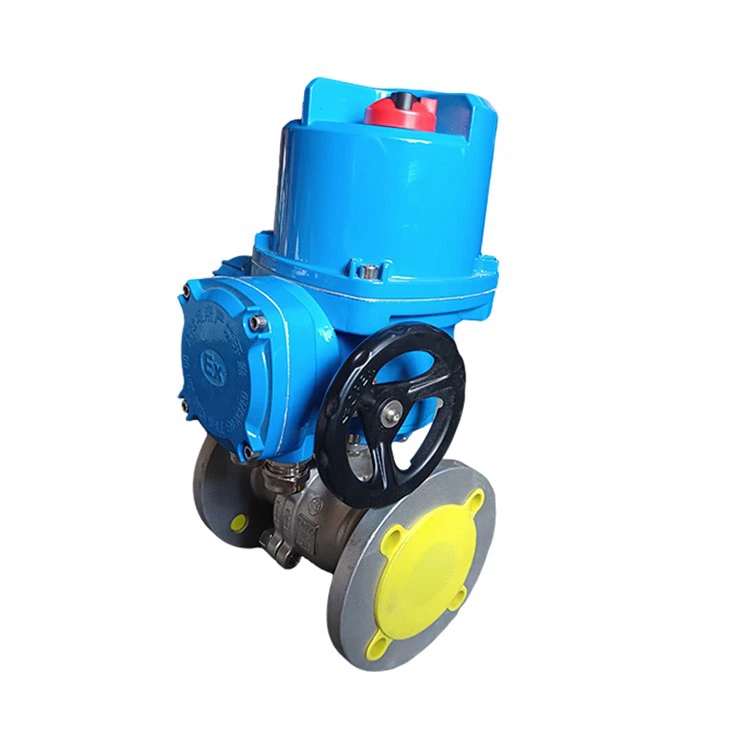

Fàbrica DN50 PN16 CF8 A351 Vàlvula de bola del motor

Actuador de vàlvules de boles elèctriques

Característiques del producte

• Els actuadors de vàlvula elèctrica de tipus Q són adequats per a vàlvules de papallona, ​​vàlvules de bola, etc, que es requereixen per complir els 90 graus. Aquests actuadors es presenten per mida petita, pes lleuger, alta eficiència, alta fiabilitat, alta capacitat de protecció, baix soroll, etc. Es pot dur a terme tant l’operació al lloc com el control remot. Així que s’han aplicat a les indústries del petroli i química, la central elèctrica, el tractament de l’aigua i les indústries de paper.

• Freya controla els dissenys, produeix i proporciona actuadors i serveis d’alta qualitat relacionats amb l’automatització de vàlvules.

• Amb els nostres molts anys d’experiència en el camp de l’automatització, hem llançat la sèrie Q d’actuadors elèctrics, compactes, resistents, fiables i es poden integrar totalment en sistemes de control complexos.

• Sempre estem preparats per proporcionar -vos els nostres actuadors i accessoris de la sèrie Q, així com serveis de qualitat.

• Construcció compacta i robusta, lleugera.

• àmplia gamma de variacions de parell (de 50nm mínim a 5000nm màxim).

• Carcassa d’alumini anoditzat dur dins i fora amb revestiment extern de pintura a alta temperatura per utilitzar -lo contra un entorn industrial greu.

• El recinte utilitza segells radials i anells O que proporcionen protecció a IP67 impermeable i opcional LP68.

• estàndard LSO5211.

• Bash de tracció extraïble per a un mecanitzat i un muntatge fàcil.

• Self-bloqueig proporcionat per l’engranatge de doble cuc (no cal el fre).

• Identifica i corregeix automàticament les fases. La protecció automàtica de falles de fase protegeix la seguretat dels equips.

• Sistema de detecció mecànica fiable que proporciona un funcionament segur en condicions de sobrecàrrega.

• La finestra i l’indicador de gran mida proporcionen una millor indicació de posició des de la distància.

• Nombre d’opcions de control de posició local per proporcionar un servei fàcil i un funcionament de camp.

Estructura del producte

1 El botó de commutador de control integrat de la unitat de control s’adopta per assegurar una funció impermeable completa. La placa de circuit integrat té un aïllament de potència fiable dels senyals d’interferència externs mitjançant elements d’aïllament òptic. Si hi ha una inducció de commutador excessiu, per a la seguretat del motor i de la vàlvula, l’actuador es negarà a ser detectat per altres sensors abans que l’operador introdueixi el botó de la posició de casa (restablir).

2 Selecció del mode de control

El commutador selectiu "remot"-"parada"-"local" instal·lat al dispositiu de funcionament local es pot utilitzar per configurar l'operació remota (control remot) o l'operació local (control local) o el mode de parada.

3 Operació elèctrica local

L'interruptor de funcionament "Obrir"-"tancar" instal·lat al dispositiu de funcionament local es pot utilitzar per obrir o tancar l'actuador localment.

4 Motor

El motor específic de la vàlvula que es pot desmuntar de manera independent té les característiques del parell inicial i la inèrcia petita. El motor d’inducció de la gàbia d’esquirol amb termòstat incrustat. El termòstat integrat detecta amb precisió l’augment de la temperatura per evitar que el motor sigui danyat.

5 Funcionament elèctric

El motor condueix el cuc elèctric a través d’un parell d’engranatges d’esperó de primera etapa i el cuc condueix l’eix excèntric per girar a través de l’engranatge de cuc de coure combinat amb ell. Aquesta estructura d’engranatges de reducció té un rendiment autònom, quan el motor s’atura, la vàlvula quedarà bloquejada en posició.

6 Control de traç, control de parell i mecanisme indicador

Control de traç Es adopta un mecanisme de CAM, l’eix de la CAM es sincronitza amb l’eix de sortida i dos commutadors micro es posen respectivament en les direccions d’obertura i tancament. L’extrem superior de l’eix de la CAM està equipat amb un dial per indicar la posició de la vàlvula. Control de parell El cuc elèctric està equipat amb un grup de molla de papallona, ​​el moviment axial del cuc elèctric és proporcional al parell de sortida de l’eix de sortida, i el moviment del cuc es converteix en la rotació de l’eix de parell a través de la ruta i l’estructura de pinyons. S'instal·la una càmera a l'eix de parell i es proporciona un microswitch en la direcció d'obertura i tancament.

7 Funcionament manual

Quan es gira la roda de mà, el cuc manual condueix l’engranatge exterior de l’engranatge fixat per girar, i l’engranatge interior de l’engranatge de l’anell fix i l’engranatge planetari formen un tren d’engranatge d’eix fix per conduir l’eix de sortida per girar. Per tant, la conversió manual i elèctrica dels actuadors es completa mitjançant la conversió de rol de l’engranatge estàtic. No hi ha cap embragatge i no cal canviar el mànec per aconseguir una commutació totalment automàtica.

8 caixa de terminal

La cavitat del terminal segellat independent pot assegurar la integritat de segellat de la part elèctrica de l’actuador elèctric quan es realitza cablejat in situ i, alhora, compleix els requisits a prova d’explosió del producte.

9 Límit mecànic

Hi ha un cargol límit ajustable en cada direcció d’obertura i tancament. S’instal·la una junta especial de segellat al cargol límit per assegurar un bon rendiment de segellat d’aquesta part.

Casos de camp

Accessoris de producte

Pantalla del producte

Especificacions estàndard

Dades tècniques

NOTA:

1. Sota la tensió nominal, la relació del corrent de melmelada amb el corrent nominal del motor és de 7, i la tolerància és +20% del valor garantit

2.

Dimensions

Dimensions de la connexió

Dimensions de la connexió
