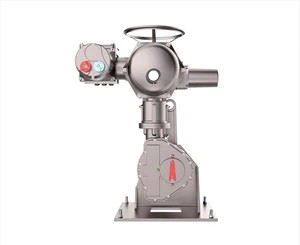

Actuador elèctric
Visió general de la gamma de productes
Els actuadors de quart de volta s'utilitzen per accionar vàlvules de bola, tap o papallona, amortidors, vàlvules d'obturador i qualsevol dispositiu de quart de volta o parcial.
Actuador de grau industrial
Estructura compacta, gran parell de sortida
El tren d'engranatges autoblocant manté la posició de la vàlvula quan l'actuador està desenergitzat, molt bona resistència a les vibracions
Configuració molt senzilla: no calen eines específiques
Top de viatge mecànic ajustable per evitar el sobrecarrer. Funda d'accionament desmuntable per facilitar el mecanitzat
Tots els actuadors vénen estàndard amb volant d'emergència i indicador de posició mecànic
Per a operacions de commutació o posicionament
•Tipus d'encesa-apagada:
Els actuadors d'un quart de volta estan dissenyats per obrir o tancar completament la vàlvula una mitjana de 20 a 30 vegades al dia (fins a 360 accionaments per hora al màxim)
• Modulació de classe III:
Mitjançant un actuador modulador de classe III, la vàlvula es pot accionar a posicions intermèdies una mitjana de 360 vegades al dia (1200 accionaments per hora al màxim) amb una precisió millor que el 2 per cent. Per a actuadors modulants per a càrregues més elevades i precisió, consulteu el nostre catàleg de rang de regulació.
Per a operacions de commutació o posicionament
• Disseny impermeable
Com a estàndard, els nostres actuadors estan protegits per tancaments impermeables IP67 (NEMA 4) d'acord amb les recomanacions CEI 144. Els nivells de protecció més alts estan disponibles a petició (consulteu-nos).
• Disseny resistent a la corrosió
Els nostres actuadors també es poden configurar per funcionar en condicions ambientals dures, com ara: Atmosferes industrials corrosives (químics, plantes d'alúmina, és a dir) Atmosferes corrosives marines (onshore i offshore)
Principals característiques
Engranatge de transmissió
• El sistema de transmissió d'engranatges consta de 2 etapes de reducció: La primera etapa és accionada directament per un pinyó sobre l'eix d'accionament del motor i és un sistema planetari. La segona etapa, impulsada per les rodes satèl·lits dels engranatges planetaris, consta d'un engranatge de cuc i un engranatge de cuc.
• Atès que el sistema planetari permet una reducció d'alta velocitat amb una excel·lent eficiència, els engranatges posteriors s'accionen a velocitats relativament baixes, garantint una millor eficiència global que els dissenys d'engranatges estàndard habituals.
Volant d'emergència
• En cas d'interrupció de l'alimentació o fallada del sistema de control, la presència d'un volant permet a l'operador conduir fàcilment manualment la vàlvula a qualsevol posició desitjada.
Tope final mecànic
• Els actuadors Bernard Control estan equipats amb topes mecànics ajustables per evitar possibles sobrecarrers durant el funcionament manual.
Indicador de posició
•L'indicador de posició visual pot indicar clarament la posició actual de la vàlvula. De fet, aquest indicador està connectat mecànicament a l'eix de la vàlvula.
Interruptor de final de carrera
• Gràcies al sistema de bloc de lleves, l'ajust de l'interruptor de final de carrera només es pot fer amb un tornavís estàndard. No calen eines especials. • Cada lleve es pot configurar independentment de les altres.
•Les lleves es bloquegen automàticament en les seves respectives posicions, i un cop ajustades, no es veuen afectades per la vibració.
Motor asíncron
• La tecnologia del motor asíncron proporciona la relació més alta entre parell d'arrencada i parell nominal. Per tant, la capacitat màxima de parell de l'actuador està disponible per desallotjar la vàlvula des del principi de la carrera.
Protecció tèrmica del motor
• L'interruptor de temperatura del motor integrat pot evitar que el motor es sobreescalfi.
Casquet d'accionament desmuntable
• La funda d'accionament de sortida es pot treure fàcilment de l'actuador sense utilitzar cap eina especial per acomodar l'eix de la vàlvula.
Lubricant
• Els engranatges estan dissenyats per garantir una vida útil de la lubricació amb greix, la qual cosa redueix molt la necessitat de manteniment periòdic.
Àmplies opcions de control
Controls estàndard (sense controls integrats)
El client proporciona la lògica de control per processar totes les dades rebudes dels contactes elèctrics de l'actuador. L'arrencada inversora de xarxa s'instal·la a l'armari del propi client.
Control INTEGRAL plus (A115)
El sistema de control INTEGRAL plus és totalment configurable i pot realitzar totes les funcions de control de l'actuador, inclosa la generació d'informes d'estat, la gestió d'avaries, els sistemes de protecció i el processament d'ordres. Proporciona control local que es pot desactivar localment o des d'una ubicació remota. L'arrencada inversora està integrat a la unitat de control.
POSIGAM plus control
El control POSIGAM plus (actuador de tercera categoria) es basa en la mateixa plataforma electrònica que l'INTEGRAL plus, però inclou una funció de posicionament. Els senyals proporcionals s'utilitzen per controlar l'actuador (punt de consigna) i senyalitzar la posició real de la vàlvula (retroalimentació).
