Guia de selecció de models sobre actuador elèctric de quart de volta

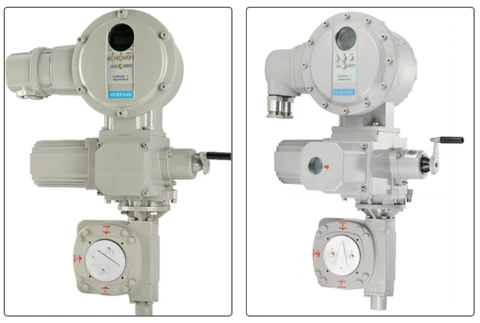

2SA5.. Actuadors elèctrics de mig torn de connexió directa sèrie
2SA5..· Actuador elèctric de mig torn de connexió directa sèrie
Dispositiu d'accessoris sèrie GS..·
Parell de sortida de l'actuador de mitja volta =parell de sortida de l'actuador rotatiu X factor d'amplificació del parell reductor f
Temps de viatge complet de l'actuador de gir parcial (segons/90 graus) =(relació d'engranatge de reducció 15x/velocitat de l'eix de sortida de l'actuador rotatiu
2SA5..· Sèrie d'actuadors elèctrics de mig torn amb peu
Dades tècniques dels actuadors elèctrics de mig gir de la sèrie 2SA5...Sèrie amb peu
Dispositiu d'accessoris de la sèrie GF...
Parell de sortida de l'actuador de mitja volta=Parell de sortida de l'actuador rotatiu X factor d'amplificació del parell del reductor f
Temps de recorregut complet de l'actuador de gir parcial (segons/90 graus) =(relació d'engranatge de reducció 15x) / velocitat de l'eix de sortida de l'actuador rotatiu
Aplicació de la vàlvula
Connexió elèctrica
Avís: si us plau, talleu l'alimentació principal abans de treure la coberta del terminal independent. (1) Afluixeu quatre cargols del magatzem elèctric, traieu la caixa de connexió. Veure imatge 3-2
(2) Joint de segellat del cable de cargol i a través del cable. Precaució: cable d'alimentació: els cables del circuit principal haurien d'utilitzar una junta de canonada segellada metàl·lica. Cables de control: han d'utilitzar cables apantallats amb unió de tubs segellats metàl·lics per evitar interferències electromagnètiques. Cable de bus arxivat: l'escut es pot posar a terra a la placa de circuit de la interfície de bus.
(3) Traieu el terminal XI del tauler de control. Si està amb una placa de relés, traieu el terminal X2 de la placa de relés i el terminal X3 de la placa del controlador. Utilitzeu un tornavís per empènyer/treure el terminal de la placa d'endoll, si cal.
(4) Segons el diagrama de connexió (foto 3-4), connecteu la font d'alimentació i la línia de control. Assegureu-vos que la terra de protecció (PE) estigui connectada amb el punt de terra de l'actuador intern.
(5) Instal·leu el terminal XI al tauler de control, el terminal X2 al tauler de reproducció, el terminal X3 al tauler del controlador.
(6) Torneu a col·locar la caixa de connexió al magatzem electrònic, l'entrada del servei de cable s'ha d'instal·lar horitzontalment cap avall en aquest moment.
(7) Enrosqueu la junta del tub segellat del cable Important: durant la instal·lació, el més important de tot és assegurar-vos que la junta del cable del tub segellat i l'anell segellat (anell tipus O) s'han muntat bé per complir el nivell de protecció requerit. Per obtenir més informació sobre el diàmetre permès del conductor, consulteu el diagrama de cablejat.
