Bnd - Mòdul de control DZ
Aplicable a:
DKJ-2100D, DKI-3100D, DKI-4100D, DKJ-5100DDKJ-6100D, DKJ-7100D (tipus de modulació integral)
DKJ-2100DWDKJ-3100DWDKJ-4100DWDKJ-5100DW (tipus de modulació integral a l'aire lliure)
DKJ-2100DZ, DKJ-3100DZ, DKJ-4100DZ, DKJ-5100D (tipus de modulació integral de muntatge directe)
DKZ - 4100D, DKZ-4200D, DKZ-4300D, DKZ-5400DDKZ-5400D, DKZ-5500D, DKZ-5600D (tipus integral de TURN lineal-TURN TIPUS)
Bnd - DZ Instrument de control automàtic
Amb el ràpid desenvolupament de la tecnologia electrònica, es produeixen nous components electrònics i de potència constantment, cosa que ha donat lloc a un gran salt en les funcions i el rendiment dels sistemes de control. Els actuadors elèctrics tradicionals de circuit analògic ja no poden satisfer les necessitats dels sistemes de control. Els nous actuadors intel·ligents elèctrics intel·ligents s’han utilitzat àmpliament amb les seves funcions riques, un excel·lent rendiment i una excel·lent interfície humana -.
El disseny mecànic de l’actuador elèctric digital intel·ligent és bàsicament el mateix que el de l’actuador elèctric analògic tradicional. L’actuador intel·ligent elèctric digital combina l’amplificador de servo i el transmissor de posició per formar un nou circuit electrònic, completa la tecnologia d’entrada i interfície i afegeix un diagnòstic de falles de CPU únic, identificació i judici lògic. En termes de rendiment, la tecnologia de programari s’utilitza per completar el càlcul de posicionament adaptatiu, fent que l’error de posicionament sigui més reduït i la precisió del control millori, compensant les mancances en el disseny mecànic. El Servo Motor Control Control adopta un dispositiu Thyristor Zero - desencadenat, el mètode de control és senzill, la depuració del lloc ON - és extremadament convenient i es millora la fiabilitat de la màquina sencera. Les seves característiques de control elèctric són les següents:
Dades tècniques
Actuador elèctric del trimestre digital (tipus de modulació integrada)
Actuador elèctric de trimestre digital (tipus exterior)
Actuador elèctric de trimestre digital (tipus muntat directe)

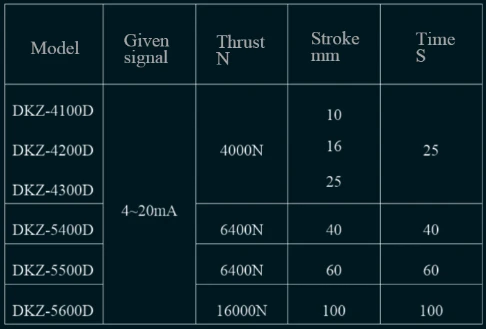

Actuador elèctric de torn lineal digital (tipus de modulació integral)
Principals indicadors tècnics
1. Senyal d’entrada: analògic 4-20mA, impedància 100Ω 2.
3. Configuració de la zona insensible (zona morta): configuració de 0-25 dígits, valor mínim 0,25% (1/4096)
4. Error de posicionament: 0,5 ~ 2% Configuració, sortida positiva i negativa, configuració aleatòria
5. Característiques d’amortiment (temps de frenada) Configuració digital, rang de valor 0 ~ 20, valor mínim 0, valor inicial 1 és 5ms, el valor final 20 és 800ms, es pot configurar segons el parell de l’eix de sortida.
6. Senyal d’entrada (comandament) i sortida (posició de la vàlvula) s’aïllen elèctricament amb una tensió dielèctrica de suport de 2500V
7. Pantalla digital: Resolució 1%, rang 0 ~ 99% correspon al senyal elèctric 4-20mA
8. El senyal de tall - desactivat pot definir l'actuador per obrir -se completament, tancat o definit
9. Qualsevol valor en el rang d'angle de configuració de 45 graus ~ 100 graus correspon a 4-20mA
10.
11. Entorn operatiu: temperatura: -20 grau ~ 80 graus Humitat: menys o igual al 85%de Rh
12. Normes d’implementació i referència JB/T8219-1999, JB/T8220-1999
Funcionament i ajust
Ajust mecànic 1:
Si la posició d’instal·lació, el traç en funcionament i l’angle canvien, cal reajustar l’actuador elèctric i la distància de traç. Els passos són els següents: Ajust del límit elèctric: ajusteu la barra de connexió mecànica segons el procés i els requisits del sistema al lloc i les posicions totalment obertes i completament tancades de la vàlvula. A continuació, obriu la caixa elèctrica de l’actuador i fixeu mecànicament la femella de la lleva per ajustar les lleves de límit inferior i superior, corresponents a les posicions obertes i tancades de la posició de la vàlvula de connexió (acció positiva). Quan la vàlvula està totalment tancada, la càmera de límit inferior toca el contacte de l’interruptor de límit inferior i la llum de l’indicador de límit inferior està encès; Quan la vàlvula està totalment oberta, la càmera de límit superior toca el contacte de l’interruptor límit superior i la llum de l’indicador del límit superior està encès. La descripció del procés anterior és coherent amb l’acció mecànica de la frontissa i l’interruptor de la vàlvula i, a continuació, estreny la femella de fixació. Qualsevol solta o embussament de la connexió mecànica afectarà directament el funcionament de tota la màquina, de manera que no siguis descuidat.
Depuració elèctrica2:
Després que la posició mecànica s’ajusti amb precisió, es pot fer un ajust elèctric (suggeriment: prestar atenció a l’ús segur de l’electricitat)
Deplar el valor de visualització de la posició de la vàlvula "pxx" (senyal de sortida de posició de la vàlvula)
1. Gireu el manual del panell i el canvi automàtic a la posició "manual"
2. Premeu la tecla de configuració de la placa posicionista "SET" a "J00" i, a continuació, premeu la tecla "▲" i mostrarà "J01"
3. Premeu la tecla "SET", el panell es mostra "UXX", premeu la tecla "▼" fins que la llum límit inferior estigui encesa (posició tancada) i "uxx" es mostri a "U 01" o "U 02". Si es tracta de "00" o d'altres valors, cal ajustar el potenciòmetre de retroalimentació de la posició de l'actuador. Afegiu els dos cargols de fixació del potenciòmetre i gireu suaument el potenciòmetre de manera que es mostri "UXX" al valor "U01". Al mateix temps, els cargols de fixació que estrenyen el potenciòmetre no han de ser solts.
5. Premeu la tecla "SET" i el programari de circuit de control registrarà automàticament la posició de límit inferior. Al mateix temps, el panell mostra "п xx"
5. Premeu la tecla "▲" fins que el llum de l'indicador del límit superior estigui encès i "ⅱxx" es mostri a 18 ~ 21 valors:
6. Premeu la tecla "SET" per confirmar la posició del límit superior i el panell mostra el valor "p99" al mateix temps, cosa que indica que l'actuador elèctric mostra "99" corresponent al valor de senyal de posició de la posició 20MA de la posició 20MA quan es troba en la posició totalment oberta.
7. Premeu la tecla "▼" i el valor "P" canvia de "99" a un valor decreixent. Quan el llum de l’indicador de límit inferior està encès, el valor "P" s'ha de mostrar com a "00" i el senyal de posició de la vàlvula corresponent és un valor de senyal de corrent 4M.
8. Un cop finalitzat el procés de depuració, significa que l’actuador correspon a la sortida lineal de senyal de posició de la vàlvula 4-20mA a les posicions tancades i obertes. Per ser precisos, el senyal de sortida de la posició elèctrica és coherent amb la posició mecànica.
(I) Depuració del valor de visualització donat de "OXX" (senyal d'entrada de comandaments) La placa posicionista ha ajustat el senyal donat abans de sortir de la fàbrica. El senyal de posició de la vàlvula de l’actuador elèctric és coherent amb el valor del senyal donat en estat equilibrat. Si l’error corresponent entre tots dos supera el valor de visualització real (la influència de la sala de control a la línia de camp, l’error de conversió de precisió D/A i altres factors complets), es pot calibrar el senyal donat -. Els passos són els següents:
1. Premeu la tecla "SET" a "J00" i, a continuació, premeu la tecla "▲" contínuament i es mostrarà "J11"
2. Premeu la tecla "Configureu" per mostrar "工 xx". La sala de control o la font de senyal proporciona un senyal 4MA i el valor "LXX" mostra 1 ~ 3 valors.
3. Premeu la tecla "SET" per confirmar i enregistrar la posició 4MA i el valor es mostra com a "HXX". La sala de control o la font de senyal proporciona un altre senyal de 20mA i el valor "H" mostra 18 ~ 20 valors
5. Premeu la tecla "SET" per confirmar i registrar la posició 20MA. El valor donat mostra el número "O99", cosa que indica que el senyal donat de la sala de control o la font de senyal s'ha depurat. (Ii) canviar l'acció positiva i negativa
La configuració de la fàbrica és una acció positiva. Si necessiteu canviar -lo per acció negativa, seguiu els passos següents:
1. Premeu la tecla "Configureu" per mostrar "F 00"
2. Premeu "▲" per canviar "F00" a "F01", que és l'acció negativa
3. Premeu de nou la tecla "SET" per restaurar la visualització del valor "pxx", indicant que en el cas de l'acció negativa, l'entrada 4MA donada mostra "00" per a l'estat obert de la vàlvula i l'entrada 20MA donada mostra "99" per a l'estat tancat de la vàlvula.
(Iii) Canvieu el senyal - Posició de protecció fora
Quan l’actuador no pot rebre el senyal donat (senyal de comandament) des de la sala de control, s’anomena senyal - desactivat i un grup de contactes passius es remeten a la sala de control. Segons els requisits del procés del sistema, la posició en què l’actuador ha d’aturar -se al senyal - fora de l’estat es pot establir amb antelació. Hi ha 3 opcions de posició:
a. L’actuador s’atura a la posició original quan el senyal està desactivat.
b. L’actuador s’atura en qualsevol posició quan el senyal està desactivat.
c. L’actuador s’atura a la posició preestablerta quan el senyal està desactivat.
1. Premeu la tecla "Configureu" per mostrar "F00" i premeu "▲" contínuament per mostrar "F22"
2. Premeu la tecla "Configureu" per mostrar "B XX"
3. Premeu "▲" i "▼" per modificar el valor "BXX". Quan "BXX" és "B00", vol dir que l'actuador elèctric s'atura a la posició original quan es trenca el senyal. Quan "BXX" és "B01", vol dir que l'actuador elèctric s'atura en qualsevol posició quan es trenca el senyal.
1. Premeu la tecla "SET" a l'estat "B 01" per mostrar el valor "CXX", cosa que significa que l'actuador elèctric s'atura a la posició establerta quan es trenca el senyal.
2. Premeu "▲" i "▼" per modificar el valor "cxx". Range de modificació: 0 ~ 99. Qualsevol posició dins del rang des del límit inferior fins al límit superior de l’actuador corresponent.
3. La posició de l’actuador elèctric quan es trenca el senyal s’ha de manejar després de l’ajust bàsic de la instal·lació d’actuadors elèctrics al lloc i, a continuació, fer ajustaments corresponents segons els requisits de l’usuari per al control del sistema per assegurar la seguretat del sistema de control.
(V) Ajust de temps de frenada
Gireu l’interruptor automàtic/manual a la posició manual
1. Primer introduïu l’etapa del programa d’ajust. El mètode específic és el següent: premeu la tecla SET fins que aparegui "foo" a la pantalla. Premeu la tecla "▲" contínuament per mostrar "F22" i, a continuació, premeu la tecla SET per introduir el programa d'ajust.
2 Entra a l’etapa d’ajust del temps de frenada. El mètode específic és el següent. Quan apareix "DXX" a la pantalla, vol dir que s'ha introduït l'ajust del temps de frenada. En aquest moment, es pot ajustar el paràmetre "xx". La relació corresponent entre els paràmetres i el temps de frenada és la següent: quan es mostra com a "doo", significa que no frenada, "do1" significa que el temps de frenada és de 5ms, do2 significa que el temps de frenada és de 10ms, do3 significa que el temps de frenada és de 15ms, do4 significa que el temps de frenada és de 20ms, do5 significa que el temps de frenada és de 25ms, el temps de frenada és el temps de frenada és de 30ms. DO8 significa que el temps de frenada és de 40ms i el D20 significa que el temps de frenada és de 100ms
1. (1) Selecció del temps de frenada: després de llarg - terme funcionament real al lloc, si el tauler de control s'utilitza en un single - motor de fase (220Vac), es recomana seleccionar el valor "D" de temps "D" segons els valors següents: quan el parell de sortida de l'eix és de 250n/m, el valor d s'hauria de seleccionar de d =03},, d =04, d =05; Quan el parell de sortida de l’eix és de 600n/m, el valor D s’hauria de seleccionar de d =04, d =05, d =06; Quan el parell de sortida de l’eix és 1000N/m, el valor D s’hauria de seleccionar de d =05, d =06, d =07; Quan el parell de sortida de l’eix és de 1600n/m, el valor D s’hauria de seleccionar entre d =06, d =07, d =08; Quan el parell de sortida de l’eix és 2200N/m, el valor D s’hauria de seleccionar de selecció de D =07, d =08, d =09
(Vi) Canvieu la zona insensible (zona morta)
La zona insensible de l’actuador es pot corregir modificant els paràmetres. Els passos són els següents: 1. Primer introduïu l’etapa del programa d’ajust. El mètode específic és el següent: premeu la tecla SET fins que aparegui "foo" a la pantalla. Premeu la tecla "▲" contínuament per fer que "F22" aparegui a la pantalla i, a continuació, premeu la tecla SET per introduir el programa d'ajust.
2. Introduïu de nou la configuració de la zona insensible. El mètode és el següent: premeu la tecla "SET" fins que "e xx"
3. Premeu la tecla "▲" per modificar el valor "exx". El rang de configuració és 1-25, i l’àrea insensible corresponent és aproximadament: 1=32 ua, 2=64 ua, {{5} ua, 4=128}, 5=160 ua, 6=192 ua, {{9} ua, {{{{10} ua, ua, ua, ua, ua, ua, ua, ua,8=256}}}}}} 9=288 ua, 10=320 ua 11=352 ua, 12=384 ua, 25=800 ma. Un cop determinat el valor, premeu la tecla SET per emmagatzemar i restaurar la visualització del valor PXX.
Número d’àrea insensible La determinació del valor està estretament relacionada amb la precisió del processament de muntatge mecànic de tota la màquina. Per exemple, la bretxa entre la roda de cuc i el cuc, la bretxa entre l’engranatge del ventilador i el cuc, el potenciòmetre de retroalimentació i la bretxa entre els engranatges de connexió afectaran directament la insensibilitat i la precisió de l’actuador general. Si el paràmetre es posa massa petit, farà que l’actuador s’enfonsi (és a dir, oscil·la) al punt d’equilibri. Si el paràmetre està massa gran, farà que l’actuador es mogui lentament al punt d’equilibri. En ús real, seleccioneu aquest paràmetre segons la mida del parell de sortida de l’eix. El valor recomanat és el següent: quan el parell de sortida de l’eix és de 250n/m quan el parell de sortida de l’eix és 600n/m, el valor e s’ha de seleccionar de e =03, e =04, e =05, e {{12} E {=05, e =06, e =07, quan el parell de sortida de l'eix és 1600n/m, el valor e s'ha de seleccionar de e =06, e =07, e {{20} E =07, e =08, e =09. '' "
Després de completar les operacions anteriors, gireu l’interruptor “manual” a la posició “automàtica” i l’actuador elèctric pot rebre el senyal (senyal d’ordres) donat per realitzar la funció d’ajust automàtic ..
