Panell de control
Especificacions del producte
(1) Senyal d'entrada: 4-20m A Impedància 250Ω
(2) Zona morta:0,3~ 3 % ajustable contínuament.
(3) Pas d'entrada: un per a l'entrada analògica de corrent i un altre per a l'entrada on-off.
(4) Senyal de sortida: 4 20m A Impedància DC Menor o igual a 500
(5) El pas d'entrada i el pas de sortida estan aïllats.
(6) Error bàsic: inferior o igual a ± 1,5 %
(7) Desviació inferior o igual a l'1%
(8) Característica d'amortiment: No-oscil·lant (Oscil·lació periòdica zero).
(9) Nivell de protecció: IP67
(10) Entorn de funcionament: Temperatura: -25 graus ＋70 graus d'humitat Menys o igual al 95%
(11) Font d'alimentació: Monofàsica: 220V 10 % 50Hz; Trifàsic: 380V 10% 50Hz.
Els interruptors de funcionament local de l'actuador es poden utilitzar per fer funcionar l'actuador elèctricament.
1. La placa frontal de funcionament local de la caixa de control
2. Manual/an per sobre-canviar, perilla de commutació 2 (vermell): quan la perilla de l'interruptor està bloquejada a la posició automàtica. l'actuador accepta el senyal de modulació contínua de l'estació de control. Quan la perilla de l'interruptor està bloquejada a la posició local posició El funcionament local es pot realitzar mitjançant el botó 3 (blau).
3. Vàlvula oberta i perilla de tancament de la vàlvula 3 (blau); quan el botó de l'interruptor esquerre 2 (vermell) està bloquejat a la posició local, el botó de l'interruptor blau dret 3 es gira a la posició d'obertura de la vàlvula per fer funcionar l'actuador per girar cap a la direcció d'obertura de la vàlvula o girar cap a la vàlvula tancada. posició per fer funcionar l'actuador per girar per a la direcció de tancament de la vàlvula.
4. Pin de bloqueig: pot bloquejar el botó de l'interruptor 2 (vermell) a la posició manual o automàtica. Si és necessari, es pot afegir un pany per protegir-se del funcionament no autoritzat. Quan el botó està bloquejat a la posició local. El senyal de control automàtic remot no estarà en acció. Quan es torna a la posició automàtica, l'actuador es controlarà immediatament sota el senyal de control automàtic remot.
L'esquema de cablejat de l'actuador elèctric model modulant proporcional integral.
El cablejat intern s'ha fet abans que els actuadors surtin de fàbrica, el cablejat extern per a l'usuari es refereix a la fig.1.
Si us plau, apagueu la font d'alimentació quan s'està connectant l'actuador.
Fig.l l'esquema de cablejat extern de l'actuador elèctric model modulant proporcional integral notes
1. L'entrada és un senyal de 4~20ma.
2. Introduïu el senyal de pols des dels terminals 35-34,36-34 (en aquest cas, cablejat curt 34-39, és a dir, l'interruptor K5 està a la posició manual)
3. Si la funció d'operació local no és necessària, curteu els terminals 7 i 8.
Imatges del producte

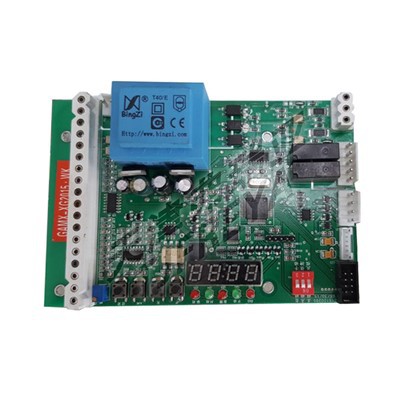

Placa de control i accessoris
